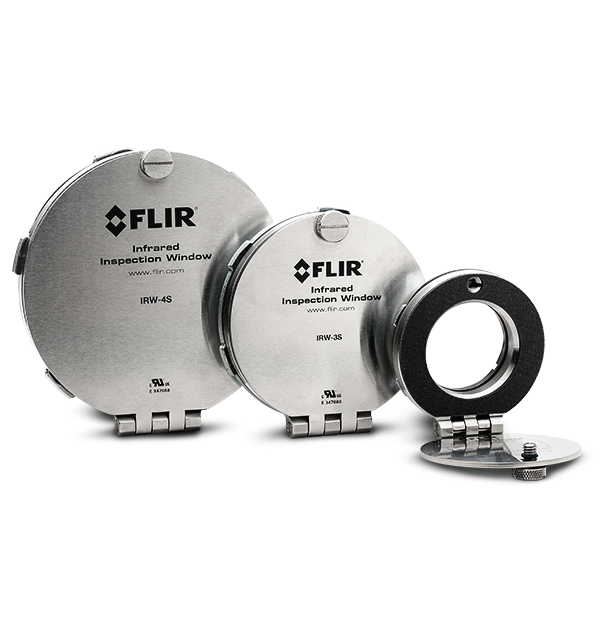

Les hublots IR de FLIR ajoutent une barrière entre vous et les équipements sous tension, afin de vous protéger des accidents dus à un arc électrique. Les hublots infrarouge sont faciles à installer et à utiliser et vous aideront à travailler avec plus de confiance. vous pouvez mener vos inspections plus efficacement et réduire considérablement le risque d’arcs électriques, tout en restant en conformité avec les exigences de la norme NFPA 70E. Sélectionnez le châssis en aluminium anodisé ou sa variante durable en acier inoxydable pour éviter les problèmes associés aux mélanges de métaux.
Réalisez vos inspections au travers d'un hublot de sécurité
L'optique cristal large bande du hublot IR FLIR transmet les longueurs d'onde infrarouges courtes, moyennes et longues, tout en permettant à la lumière de passer à travers.
La technologie FLIR PIRma-Lock™ éprouvée d'écrou de blocage maintient le hublot en place sans vis supplémentaires.
Optez pour le châssis standard en aluminium anodisé anticorrosion, ou si vous souhaitez éviter tout problème associé à un mélange de métaux, un modèle en acier inoxydable durable est aussi disponible.
Spécifications
| Highlighted | |
|---|---|
| Matériau du châssis | Aluminium anodisé ou acier inoxydable AISI 316 |
| IR large bande : ondes courtes, moyennes, longues | Oui |
| Température maximale de fonctionnement | 260 °°°C |
| Type d'environnement NEMA | Type 4/12 (extérieur/intérieur) |
| Diamètre (nominal) du trou requis | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 2-3/8 po (60,3 mm) FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 3,5 po (88,9 mm) FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 4,5 po (114,3 mm) |
| Garantie | Garantie à vie limitée contre les défauts du fabricant |
| Épaisseur du hublot | 2 mm (0,07") |
| Données image et optiques | |
|---|---|
| Aire de l’ouverture de visualisation | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 1 590 mm^2 (2,46 po^2) FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 3 739 mm^2 (5,79 po^2) FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 6 221 mm^2 (9,64 po^2) |
| Diamètre d'insertion de l'optique | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 50 mm (1,97") FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 75 mm (2,95") FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 95 mm (3,74") |
| Diamètre de l’ouverture de visualisation | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 45 mm (1,77") FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 69 mm (2,71") FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 89 mm (3,50") |
| Fonctions Fusion et Incrustation d'image | Oui |
| IR large bande : ondes courtes, moyennes, longues | Oui |
| Poinçon Greenlee | FLIR IRW-2C 2 pouces, FLIR IRW-2S Inox 2 pouces : FLIR IRW-3C 76BB 3 pouces, FLIR IRW-3S Acier inoxydable 3 pouces : 739BB FLIR IRW-4C 4 pouces, FLIR IRW-4S Inox 4 pouces : 742BB |
| Spectre de lumière visible | Oui |
| Épaisseur totale | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 85,5 mm (3,36") FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 107,4 mm (4,22") FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 136,5 mm (5,37") |
| Mesure et analyse | |
|---|---|
| Certification CSA, classe de produit 3211 07 | Oui |
| Environnement UL 50 | Type 4/12 |
| KEMA [IEC 62271-200] | Norme de test d’arc électrique : 5kV, 63kA pendant 30 cycles à 60Hz |
| Résistance maximale à l’arrachement | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 657 kg (1 450 lb) FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 1 655 kg (3 650 lb) FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 1 678 kg (3 700 lb) |
| TUV [ANSI - IEEE C37202 section A36] | Couvercle résistant aux chocs |
| TUV [CEI 60068-2-3] | Résistance à l’humidité extrême de 15 jours |
| TUV [CEI 60068-2-6] | FLIR IRW-2C 2 pouces, FLIR IRW-2S Acier inoxydable 2 pouces : 100 m/s^2 résistance aux vibrations FLIR IRW-3C 3 pouces, FLIR IRW-3S Acier inoxydable 3 pouces : 101 m/s^2 résistance aux vibrations FLIR IRW-4C 4 pouces, FLIR IRW-4S Acier inoxydable 4 pouces : 102 m/s^2 résistance aux vibrations |
| TUV [CEI 60529] | FLIR IRW-2C 2 inch, FLIR IRW-2S Stainless 2 inch: IP67 FLIR IRW-3C 3 inch, FLIR IRW-3S Stainless 3 inch: IP68 FLIR IRW-4C 4 inch, FLIR IRW-4S Stainless 4 inch: IP69 |
| Underwriters Laboratories [UL 50V] | Oui |
| Spécifications environnementales et certifications | |
|---|---|
| Garantie | Garantie à vie limitée contre les défauts du fabricant |
| Plage de tension | Toutes |
| Température maximale de fonctionnement | 260 °°°C |
| Température maximum de l’optique | 1 355,6 °C (2 474 °F) |
| Type d'environnement NEMA | Type 4/12 (extérieur/intérieur) |
| Informations générales | |
|---|---|
| Diamètre (nominal) du trou requis | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 2-3/8 po (60,3 mm) FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 3,5 po (88,9 mm) FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 4,5 po (114,3 mm) |
| Format de l'emballage | FLIR IRW-2C 2 pouces : 120 x 115 x 40 mm (4,7 x 4,5 x 1,6 po) FLIR IRW-4C 4 pouces : 165 x 175 x 40 mm (6,50 x 6,89 x 1,58 po) |
| Hauteur totale | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 85,5 mm (3,36") FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 107,4 mm (4,22") FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 136,5 mm (5,37") |
| Largeur totale | FLIR IRW-2C 2 pouces, FLIR IRW-2S inoxydable 2 pouces : 73 mm (2,87") FLIR IRW-3C 3 pouces, FLIR IRW-3S inoxydable 3 pouces : 99 mm (3,89") FLIR IRW-4C 4 pouces, FLIR IRW-4S inoxydable 4 pouces : 127,44 mm (5,01") |
| Matériau du châssis | Aluminium anodisé ou acier inoxydable AISI 316 |
| Épaisseur du hublot | 2 mm (0,07") |
