FLIR Si124-LD
Caméra d’imagerie acoustique industrielle pour la détection des fuites d’air comprimé
This product is discontinued.
We recommend the Si2-LD™ as a great replacement.
Si2-LD™
Caméra d’imagerie acoustique industrielle pour la détection de fuites sous pression et la détection de défauts mécaniques
View ProductNeed support with the FLIR Si124-LD? Check out our support resources below.

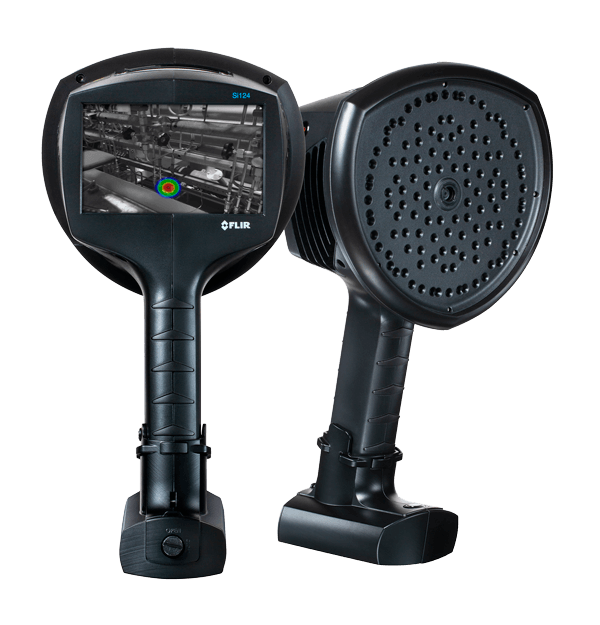

La caméra d’imagerie acoustique FLIR Si124-LD peut vous aider à localiser les fuites sous pression dans les systèmes d’air comprimé jusqu’à 10 fois plus rapidement que les méthodes traditionnelles. Conçue avec 124 microphones, cette solution légère à une main produit une image acoustique précise qui affiche visuellement les informations ultrasonores, même dans les environnements industriels bruyants. L’image acoustique est transposée en temps réel sur une image d’appareil photo numérique, ce qui vous permet de localiser avec précision la source du son. La Si124-LD est dotée d’un module d’extension qui vous permet d’importer des images acoustiques dans la suite FLIR Thermal Studio pour l’édition hors ligne, l’analyse et la création de rapports avancés. L’analyse sur le terrain et la création de rapports peuvent également être effectuées à l'aide du service en nuage FLIR Acoustic Camera Viewer. Grâce à une routine d’entretien régulière, la FLIR Si124-LD peut aider les installations à économiser sur les factures de services publics et à retarder les dépenses d’installation de nouveaux compresseurs.
Offerte dans d’autres modèles qui comprennent une option de batterie sans fil : la Si124-PD pour les applications de services publics d’électricité ou la Si124 pour les applications de services publics d’électricité et de détection des fuites. Consultez les modèles dans la section des produits connexes ci-dessous.
Trouvez rapidement les fuites d’air sous pression
Détectez les fuites d’air comprimé jusqu’à 10 fois plus rapidement avec l’imagerie sonore par rapport aux méthodes traditionnelles
Minimisez les coûts excessifs des services publics, les pannes d’équipement et les temps d’arrêt en garantissant une pression d’air appropriée à l’équipement pneumatique
Classez la gravité des fuites en temps réel avec cet outil léger et intelligent que vous pouvez utiliser d’une seule main
Spécifications
| En surbrillance | |
|---|---|
| Mesure acoustique | 124 low-noise MEMS microphones, real-time sound visualization |
| Évaluation de la gravité | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Distance | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Taux de fuite | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 62° × 49° |
| Fréquence d’images | Video: 25 fps Acoustic image: 30 fps |
| Fréquences d'images vidéo | 25 fps |
| Mise à jour logicielle pour caméra | Automatic over Wi-Fi USB via computer |
| Plage dynamique | Low limit: <-15 dB High limit: >120 dB |
| Résolution d’image vidéo | 800 × 480 |
| Zoom | 2x digital zoom |
| Mesure et analyse | |
|---|---|
| Bande passante | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Distance | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Mesure acoustique | 124 low-noise MEMS microphones, real-time sound visualization |
| Taux de fuite | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Évaluation de la gravité | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Interface utilisateur | |
|---|---|
| Dispositif d’entrée | Resistive touchscreen |
| Voyant de mise sous tension | LED (red) |
| Écran | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Alimentation | |
|---|---|
| Batterie | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Batterie externe | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Batterie interne | Li-Ion 6 Wh |
| Chargeur de batteries | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Poids de la batterie | 985 g (2.2 lb) |
| Tension d’entrée nominale | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Spécifications environnementales et certifications | |
|---|---|
| Humidité de fonctionnement et d’entreposage | Recommended 0 to 90% |
| Plage de températures de fonctionnement | –10°C to 50°C (14°F to 122°F) |
| Plage de températures de stockage | -20°C to 70°C (-4°F to 158°F) |
| Informations générales | |
|---|---|
| Dimensions | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Longueur du cordon de la batterie | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Poids | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| Poids de l'emballage | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Poids total [y compris tous les accessoires] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Taille de la batterie | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Type d'emballage | Cardboard box |
