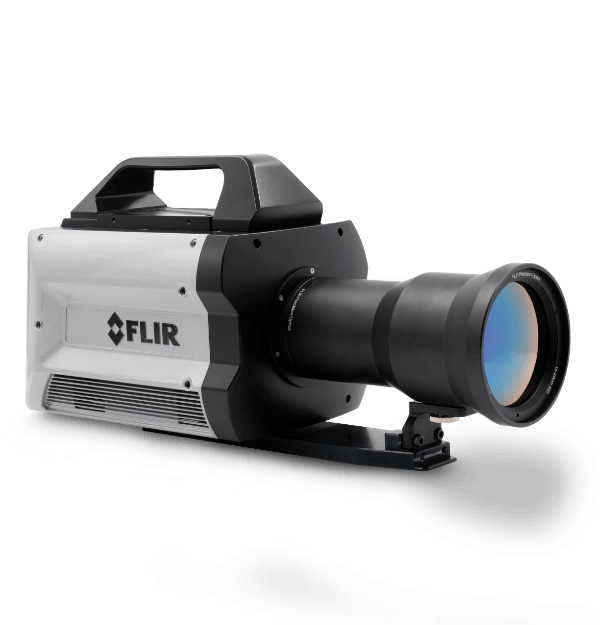

FLIR X8580-HS InSb™
Caméra haute définition de qualité scientifique MWIR
Product Variations
La caméra IR à ondes moyennes FLIR X8580-HS InSb est conçue pour les scientifiques et les ingénieurs qui ont besoin de capturer des images détaillées d’événements à grande vitesse, d’effectuer des mesures radiométriques personnalisées ou de détecter des points de défaillance dans les composites, les cellules solaires et l’électronique. Cette caméra thermique combine une résolution HD de 1 280 × 1 024 avec des fréquences d’images et des temps d’intégration rapides, permettant aux chercheurs d’enregistrer image par image des sujets se déplaçant rapidement ou des changements rapides de température,—que ce soit en laboratoire ou sur la plage de test. Avec une roue de filtre motorisée à quatre positions et un support pour les objectifs de mise au point motorisés FLIR, la X8580-HS InSb fournira des enregistrements de meilleure qualité, gagnera du temps et atténuera la frustration dans les environnements d’acquisition dynamiques.
Performance remarquable, capacités révolutionnaires
Bénéficiez d’une clarté d’image et d’une vitesse inégalées grâce aux interfaces 10 GigE, CXP 2.1 ou Camera Link Full.
Capturez plus de 2 heures d’événements thermiques détaillés directement sur un disque SSD de 4 To sans perte d’images.
Le système exclusif de déclenchement, de synchronisation et d’horodatage IRIG garantit un enregistrement précis et ponctuel.
Spécifications
| Highlighted | |
|---|---|
| Résolution | 1280 × 1024 |
| Pas du détecteur | 12 µm |
| Gamme spectrale | FLIR X8580-HS InSb, FLIR X8582-HS InSb : 1,5 à 5,0 µm FLIR X8581-HS InSb, FLIR X8583-HS InSb : 3,0 à 5,0 µm |
| Type de détecteur | FLIR Antimonure d’indium (InSb) |
| Ouverture f de la caméra | FLIR X8580-HS InSb, FLIR X8582-HS InSb : f/2.5 FLIR X8581-HS InSb, FLIR X8583-HS InSb : f/4.1 |
| Plage dynamique | 14 bits |
| Fréquence d’images [plein écran] | Programmable; environ de 0,5 Hz à 181 Hz |
| Temps d’intégration | 270 ns à environ au format plein cadre |
| Plage de température standard [avec optiques correspondant à la bande] | FLIR X8580-HS InSb (1,5 à 5,0 μm), f/2,5 : -20 °C à 300 °C (-4 °F à 572 °F) FLIR X8581-HS InSb (3,0 à 5,0 μm), f/2,5 : 20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour les microscopes FLIR X8582-HS InSb (1,5 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F) FLIR X8583-HS InSb (3,0 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour microscopes |
| Plage de température en option [avec optiques correspondant à la bande] | 45 °C à 600 °C (ND1) 250 °C à 2 000 °C (ND2) 500°C à 3 000°C (ND3) |
| Filtrage | 4-position motorized filter wheel, standard 1-inch filters, user swappable |
| Mise au point | Motorisée (compatible avec manuel) |
| Données image et optiques | |
|---|---|
| Dimensions de la caméra sauf objectif (L × P × H) | 249 mm × 157 mm × 147 mm (9,8 po × 6,2 po × 5,8 po) |
| Efficacité opérationnelle | ≥99,5 % (≥99,9 % typique) |
| Enregistrement direct vers SSD | Enregistrement direct sur SSD Oui, SSD NVMe amovible de 4 To inclus, environ 2 heures de temps d’enregistrement sans perte d’images Stockage d’images à la caméra RAM (volatile) : SSD U.2 NVMe plein cadre de 64 Go, jusqu’à 23 000 images (retirable par l’utilisateur/non volatile) : SSD U.2 de 4 To inclus, jusqu’à 1,4 M d’images au format plein cadre |
| Filtrage | 4-position motorized filter wheel, standard 1-inch filters, user swappable |
| Flux de données radiométriques | Simultanément 10 Gigabit Ethernet (GigE Vision), Camera Link, CoaXPress (CXP 2.1) Liaison simple à 10 Gbit/s ou liaison double à 5 Gbit/s |
| Fréquence d’images [plein écran] | Programmable; environ de 0,5 Hz à 181 Hz |
| Gamme spectrale | FLIR X8580-HS InSb, FLIR X8582-HS InSb : 1,5 à 5,0 µm FLIR X8581-HS InSb, FLIR X8583-HS InSb : 3,0 à 5,0 µm |
| Horloge de pixel | 355,2 MHz |
| Horodatage des images | Horodatage de précision interne. Décodeur AM IRIG-B, précision TSPI, roue libre en cas de perte du signal de synchronisation |
| Interface de l'objectif | FLIR FPO-M (baïonnette à 4 pattes, motorisée) |
| Mise au point | Motorisée (compatible avec manuel) |
| Modes de lecture | Intégration asynchrone pendant la lecture, intégration asynchrone puis lue |
| Modes fenêtrage | Fenêtres flexibles jusqu’à 64 x 4 (étapes de 64 colonnes, 2 rangées) |
| Modes vidéo | HD-SDI : 720p à 50/59,9 Hz, 1080p à 25/29,9 Hz, 1080p à 60 Hz SD-SDI : 480i à 60 Hz, 576i à 50 Hz |
| Objectifs disponibles | FLIR X8580-HS InSb, FLIR X8582-HS InSb : Manuel (grande bande) : 25 mm, 50 mm, 100 mm Motorisé (grande bande) : 25 mm, 50 mm, 100 mm FLIR X8581-HS InSb : Manuel (3-5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Macro motorisé (3-5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm FLIR X8583-HS InSb : Manuel (3 à 5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm, 50 mm Motorisé (3 à 5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Objectifs macro/microscopes | FLIR X8580-HS InSb, FLIR X8582-HS InSb : Aucun microscope disponible FLIR X8581-HS InSb : 1x, 3x FLIR X8583-HS InSb : 1x, 3x, 5x, 1 × 20 cm LWD |
| Ouverture f de la caméra | FLIR X8580-HS InSb, FLIR X8582-HS InSb : f/2.5 FLIR X8581-HS InSb, FLIR X8583-HS InSb : f/4.1 |
| Palette | 8 bits sélectionnable |
| Pas du détecteur | 12 µm |
| Plage dynamique | 14 bits |
| Refroidissement du capteur | Refroidisseur linéaire en argent sterling |
| Résolution | 1280 × 1024 |
| Sensibilité thermique_NETD [typique] | 30 mK typique |
| Superposition | Personnalisable avec la possibilité de désactiver |
| Temps d’intégration | 270 ns à environ au format plein cadre |
| Type de détecteur | FLIR Antimonure d’indium (InSb) |
| Type de lecture | Instantané |
| Téléchargement de la mémoire vive de la caméra, enregistrements SSD | Transfert de SSD par 10 GigE, CXP ou CL à Research Studio |
| Vidéo standard | HDMI, SDI |
| Zoom numérique | 1x, Auto (meilleur ajustement) |
| Mesure et analyse | |
|---|---|
| Contrôle de gain automatique | Manuel, linéaire, égalisation du plateau, DDE |
| Plage de température en option [avec optiques correspondant à la bande] | 45 °C à 600 °C (ND1) 250 °C à 2 000 °C (ND2) 500°C à 3 000°C (ND3) |
| Plage de température standard [avec optiques correspondant à la bande] | FLIR X8580-HS InSb (1,5 à 5,0 μm), f/2,5 : -20 °C à 300 °C (-4 °F à 572 °F) FLIR X8581-HS InSb (3,0 à 5,0 μm), f/2,5 : 20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour les microscopes FLIR X8582-HS InSb (1,5 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F) FLIR X8583-HS InSb (3,0 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour microscopes |
| Précision | ≤100 °C ±2 °C (±1 °C typique), ≥100 °C ±2 % de la lecture (±1 % typique) |
| Communication et stockage des données | |
|---|---|
| Mode(s) de déclenchement | Déclenchement, généré par le logiciel, généré par le temps |
| Modes de synchronisation | Synchronisation d’entrée, synchronisation de sortie, synchronisation à trois niveaux, synchronisation vidéo |
| Informations générales | |
|---|---|
| Poids [sans objectif] | 6,35 kg (14 lb) |
| Alimentation | |
|---|---|
| Alimentation | 24 V c.c. (≤ 50 W en régime permanent) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 × 1⁄4 po -20, 1 × 3/8 po -16, 4 × #10 -24, Côté : 3 × 0,25 po -20 (chaque côté) |
| Plage de températures de fonctionnement | -20 °C à 50 °C, (-4 °F à 122 °F) |
