Le Flir T540 résout 10 défis majeurs d’exploitation et de maintenance en une seule fois

La Chine investit dans des installations photovoltaïques (PV) à un rythme rapide et devient un marché central, détenant plus de 40 % de la capacité mondiale. Bien que l’avenir de la production d’électricité photovoltaïque soit prometteur, l’industrie est confrontée à des défis importants : l’intermittence, les fluctuations de sortie, une mauvaise précision, des risques opérationnels élevés et les inefficacités associées aux opérations et à la maintenance traditionnelles (O&M). Tous ces obstacles risquent d’entraver le développement du secteur.

De nombreuses entreprises se tournent vers la technologie d'imagerie infrarouge pour les aider à surmonter ces défis. Les caméras thermiques telles que la Flir T540 sont précieuses pour la maintenance prédictive dans les installations de production d’électricité à grande échelle. En fait, une base solaire hydro-vent intégrée de 80 GW dans le sud-ouest de la Chine a utilisé la T540 avec un double objectif à champ de vision pour résoudre avec succès les problèmes majeurs d’O&M.

Scénario d’application de base : Couverture complète de la chaîne pour l’exploitation et la maintenance des centrales électriques

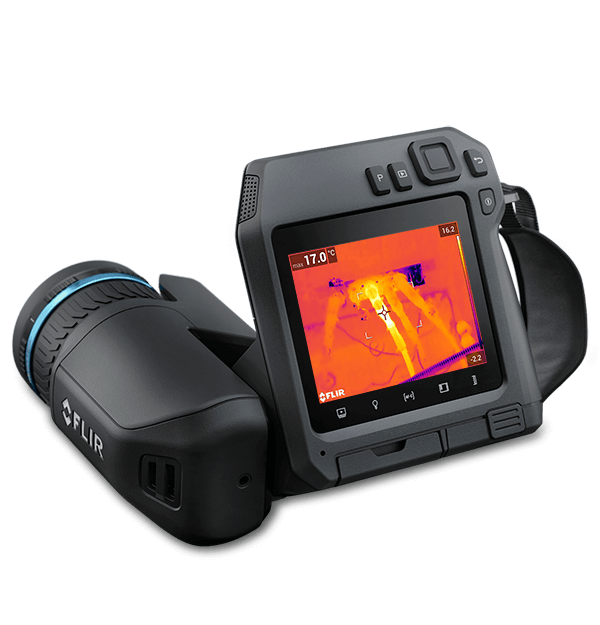

La caméra thermique infrarouge professionnelle Flir T540, associée à l’objectif à double champ de vision FlexView, est un outil puissant pour l’O&M PV. Sans remplacement manuel de l’objectif, il permet de basculer instantanément entre un champ de vision standard de 24° et un champ de vision téléobjectif de 14°, garantissant ainsi une localisation efficace et précise des défauts. En se basant sur les conditions sur site et avec l’imagerie thermique dans leur boîte à outils, l’équipe O&M a développé une stratégie de « prévention proactive » qui équilibre l’efficacité et la précision de l’inspection tout en réduisant considérablement les coûts et le temps O&M.

Inspection du module : Localisation des défauts dans les unités centrales

Détection des effets des points chauds

Les problèmes tels que l’ombrage, les dommages ou la défaillance de diode apparaissent tous comme des zones à point chaud avec une différence de température > 5 °C via une caméra thermique. Le Flir T540 identifie avec précision ces zones, permettant des réparations dans les 24 heures et évitant une perte de puissance de 20 à 50 %.

Détection des microfissures et des soudures à froid

Les micro-fissures ou les joints à soudure froide créent des motifs linéaires ou maillés à basse température (différence de ~1 °C). La T540 capture ces défauts subtils, permettant des réparations dans les 72 heures et prolongeant la durée de vie du module.

Détection de dégradation PID

Le PID provoque des zones haute température en forme de bande le long des bords du module. La T540 révèle clairement ces modèles, permettant une résolution dans les 7 jours pour éviter toute dégradation ultérieure.

Inspection de l’équipement : Garantir un fonctionnement stable des dispositifs critiques

Inspection de l’onduleur et du boîtier du transformateur

Les points de surchauffe sur les dissipateurs thermiques et les bornes sont tous détectables par imagerie thermique, ce qui empêche l’épuisement des équipements et améliore l’efficacité de conversion de 3 à 5 %.

Inspection des batteries

La T540 détecte les surchauffes localisées ou les hausses de température anormales, évitant ainsi la dégradation ou les dommages aux performances.

Inspection du jeu de barres isolé

Un mauvais contact ou un vieillissement précoce de l’isolation peut être détecté sur la T540, évitant ainsi les courts-circuits ou les risques d’incendie.

Câbles SVG et entrants

Les augmentations anormales de température dans les modules d’alimentation SVG, les réacteurs et les joints de câble peuvent être détectées précocement, empêchant ainsi la dégradation et les temps d’arrêt.

Inspections plus sûres

Avec l’objectif à champ de vision double, la T540 permet aux utilisateurs de détecter les courts-circuits rapidement tout en faisant fonctionner la caméra à une distance sûre.

Structure de support et inspection mécanique

Les anomalies de température causées par la déformation ou les composants desserrés sont révélées par l’imagerie thermique, ce qui permet un ajustement rapide pour réduire les coupures de courant.

Inspection de la ligne de transmission

Les points chauds causés par un mauvais contact ou une surcharge sur les lignes de transmission peuvent être facilement identifiés pour réparation.

Dans le cas réel ci-dessus, il est clair que la caméra thermique infrarouge professionnelle Flir T540, associée à l’objectif à double champ de vision FlexView, redéfinit le système d’exploitation et de maintenance PV. En améliorant l’efficacité de la production d’électricité, en réduisant les coûts d’exploitation et de maintenance, en renforçant le contrôle des risques de sécurité, la T540 pousse le secteur vers un modèle de « prévention proactive » grâce à l’intégration technologique et à l’expansion des scénarios, permettant finalement un développement de haute qualité.
