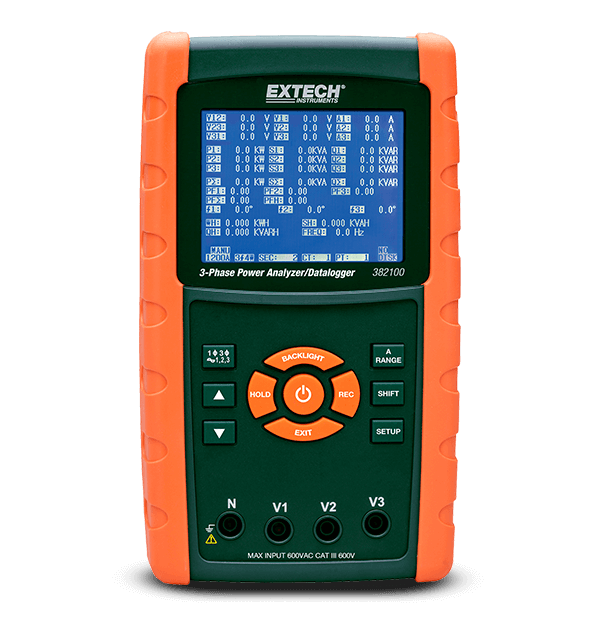

Extech 382100
Analyseur de puissance/enregistreur de données de 1 200 A triphasé
L’Extech 382100 est un analyseur de puissance/enregistreur de données triphasé qui enregistre les données (jusqu’à 30 000 ensembles de mesures) sur une carte SD au format Excel pour un transfert facile vers votre PC. Il fournit une analyse complète du système avec 35 paramètres maximum, notamment : V (phase à phase), V (phase à terre), A (phase à terre), KW / KVA / KVAR / PF (phase), KW / KVA / KVAR / PF (système), KWH / KVAH / KVARH / PFH (système) et angle de phase. Les mesures sont affichées sur un grand afficheur à cristaux liquides graphique matriciel rétroéclairé, lisible au soleil, à matrice de points. Il est livré avec trois pinces de courant, quatre fils de tension avec pinces crocodile, huit batteries AA, une carte mémoire SD, un adaptateur secteur universel (100 à 240 V), un étui et un manuel d’utilisation.
Spécifications
| Caractéristiques générales | |
|---|---|
| AC Current | 1200 A |
| AC Current Basic Accuracy | ±(0,5 % de la mesure + 0,5 A) |
| AC Voltage | 600,0 V |
| AC Voltage Basic Accuracy | ±(0,5 % de la mesure + 0,5 V) |
| Active Power | 9,999 MW |
| Active Power Basic Accuracy | ±(1,0 % de la mesure + 0,08 KW) |
| Active Power Energy | 0,0 kWh à 9,999 MWH |
| Active Power Energy Basic Accuracy | ±(2,0 % de la mesure + 0,08 KWh) |
| Apparent Power | 9,999 MVA |
| Apparent Power Basic Accuracy | ±(1,0 % de la mesure + 0,08 KVA) |
| Apparent Power Energy | 0,0 KVAh à 9,999 MVAh |
| Apparent Power Energy Basic Accuracy | ±(2,0 % de la mesure + 0,08 KVAh) |
| Frequency | 45 Hz à 65 Hz |
| Frequency Basic Accuracy | ±0,1 Hz |
| Memory | 60 000 mesures (carte mémoire de 2 Go) |
| Phase | -180° à +180.0° |
| Phase Basic Accuracy | ±1° |
| Power Factor | 0,00 à 1,00 |
| Power Factor Basic Accuracy | ±0,04 |
| Reactive Power | 9,999 MVAR |
| Reactive Power Basic Accuracy | ±(1,0 % de la mesure + 0,08 KVAR) |
| Reactive Power Energy | 0,0 kVARH à 9,999 MVARh |
| Reactive Power Energy Basic Accuracy | ±(2,0 % de la mesure + 0,08 KVARh) |
| True RMS | Oui |
| Détails supplémentaires | |
|---|---|
| Certifications | CE |
| Dimensions | 225 × 125 × 64 mm (8,9 × 2,5 × 1,3) |
| Safety Category | CAT III - 600 V |
| Warranty | 2 ans |
| Weight | Appareil de mesure : 1 049 g (2,3 lb) ; pince : 522 g (1,2 lb) |
