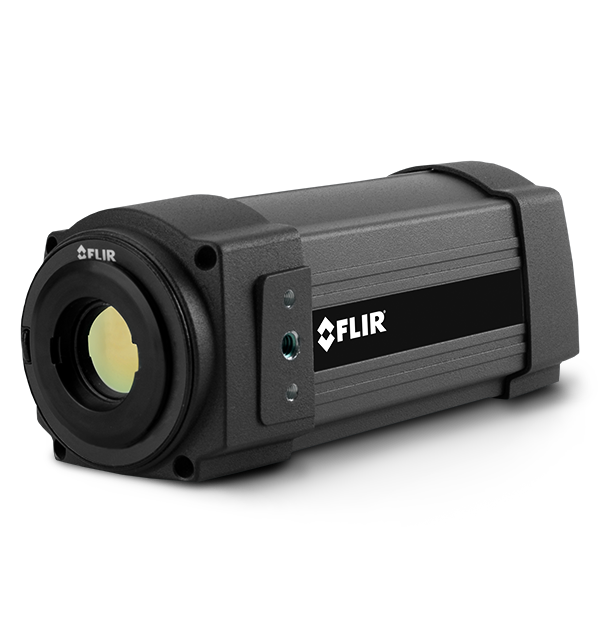

FLIR A310
Capteurs de température infrarouge pour la surveillance des équipements stratégiques
Les FLIR A310 sont des caméras infrarouges fixes qui peuvent être installées quasiment partout pour surveiller vos équipements stratégiques et autres actifs de valeur. Elles peuvent protéger votre site et mesurer les différences de température pour évaluer la gravité d'une situation. Vous pourrez ainsi anticiper les problèmes avant qu'ils ne provoquent des défaillances coûteuses, pour prévenir les interruptions d'activité et améliorer la sécurité des employés.
Surveillez votre équipement stratégique
La FLIR A310 est dotée d’un détecteur de 320 x 240 pixels à microbolomètre à l’oxyde de vanadium (VOx), qui détecte des différences de températures très faibles, de 50 mK.
Compatible avec Ethernet/IP et Modbus TCP pour la transmission des résultats des analyses et des alarmes vers un PLC ; entrées/sorties numériques disponibles pour les alarmes et le contrôle des équipements externes.
L'A310 mesure les températures ponctuelles et de zone ainsi que les différences de température, et peut produire des alarmes déclenchées par les analyses, la température interne ou une saisie numérique.
Spécifications
| Highlighted | |
|---|---|
| Type de connecteur des E/S numériques | Borne à vis à 6 pôles, compatible avec prise jack |
| Entrées numériques | 2 opto-isolées, 10–30 VCC |
| Objet de la sortie numérique | Fonction d'ALARME, sortie vers un dispositif externe (réglée par programme) |
| Sorties numériques | 2 opto-isolés, ON = alimentation (max. 100 mA), OFF = ouvert |
| Flux vidéo via Ethernet | MPEG-4, ISO/CEI 14496-1 MPEG-4 ASP@L5 |
| CEM | • EN 61000-6-2:2001 (Immunité) • EN 61000-6-3:2001 (Rejets) • FCC 47 CFR art. 15 Class B (Rejets) |
| Ouverture f | 1.3 |
| Fréquence d'image | 30 Hz |
| Sensibilité thermique/NETD | < 0,05 °C à +30 °C/50 mK |
| Précision | ±2 °C ou ±2 % de la valeur affichée |
| Fonctions d’alarme | 6 alarmes automatiques sur toute fonction de mesurage sélectionnée, sur entrée numérique, sur température de la caméra, à l'heure prédéfinie |
| Sortie d’alarme | Sortie numérique, journal, enregistrement des images, envoi de fichiers (ftp) et de courriers électroniques (SMTP), notification |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 0 |
| Communication Ethernet | Par fiche TCP/IP, propre à FLIR Systems |
| Entrées numériques | 2 opto-isolées, 10–30 VCC |
| Ethernet | Commande, résultats et images |
| Flux d'images par Ethernet | 320 x 240 pixels 16 bits à 7–8 Hz, radiométrique |
| Flux vidéo via Ethernet | MPEG-4, ISO/CEI 14496-1 MPEG-4 ASP@L5 |
| Formats de fichier | JPEG standard, données de mesure sur 16 bits incluses |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | Étiquetage des images (démarrage/arrêt/général), entrée d'un dispositif externe (lue par programme) |
| Objet de la sortie numérique | Fonction d'ALARME, sortie vers un dispositif externe (réglée par programme) |
| Protocoles Ethernet | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Sortie vidéo | Sortie vidéo composite, compatible PAL et NTSC |
| Sorties numériques | 2 opto-isolés, ON = alimentation (max. 100 mA), OFF = ouvert |
| Tension d'alimentation des E/S numériques | 12 à 24 VCC, max. 200 mA |
| Tension d'isolation des E/S numériques | 500 V (efficaces) |
| Type d'enregistrement des images | Mémoire intégrée pour le stockage des images |
| Type de connecteur des E/S numériques | Borne à vis à 6 pôles, compatible avec prise jack |
| Type de connecteur Ethernet | RJ-45 |
| Type de connexion Ethernet | 100 Mbps |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 25° x 18,8° |
| Champ de vision [CdV] et distance focale minimum | 25º × 18,8º/0,4 m |
| Constante de temps du détecteur | Typiquement 12 ms |
| Distance minimale de mise au point | 0,4 m |
| Fréquence d'image | 30 Hz |
| Identification de l'objectif | Automatique |
| Matrice à plan focal (FPA) - Gamme spectrale | Microbolomètre non refroidi/7,5 à 13 µm |
| Mise au point | Automatique ou manuelle (moteur intégré) |
| Mode Écran FLIR-EST | No |
| Norme vidéo | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Ouverture f | 1.3 |
| Palettes de couleurs | Palettes de couleurs (NB, NB inv., Fer, Arc en ciel) |
| Pas du détecteur | 25 µm |
| Résolution IR | 320 × 240 pixels |
| Sensibilité thermique/NETD | < 0,05 °C à +30 °C/50 mK |
| Type de détecteur | Matrice à plan focal (FPA), microbolomètre non refroidi |
| Zoom | Continu, numérique de 1× à 8×, avec interpolation des images |
| Mesure et analyse | |
|---|---|
| Commandes de configuration | Date/heure, température en °C |
| Correction liée aux optiques externes et aux fenêtres | Automatique, basée sur l’entrée de transmission et de température des éléments optiques/du hublot |
| Correction liée à la température apparente réfléchie | Automatique, basée sur la saisie de la température réfléchie |
| Correction liée à la transmission atmosphérique | Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative |
| Correction liée à la transmission des optiques | Automatique, basée sur des signaux de capteurs internes |
| Correction liée à l’émissivité | Variable de 0,01 à 1,0 |
| Corrections de mesure | Paramètres globaux et relatifs à des objets individuels |
| Fonctions d’alarme | 6 alarmes automatiques sur toute fonction de mesurage sélectionnée, sur entrée numérique, sur température de la caméra, à l'heure prédéfinie |
| Isotherme | 1 au-dessus/en dessous/intervalle |
| Option de mesure | Masque appliqué avant le mesurage. Réponse aux heures prédéfinies : Envoi de fichiers (ftp), messages électroniques (SMTP) |
| Plage de températures de l’objet | -20 à +120 °C (-4 à 248 °F) 0 à +350 °C (32 à 662 °F) |
| Point de mesure | 10,0 |
| Précision | ±2 °C ou ±2 % de la valeur affichée |
| Sortie d’alarme | Sortie numérique, journal, enregistrement des images, envoi de fichiers (ftp) et de courriers électroniques (SMTP), notification |
| Température de référence | Définie manuellement ou provenant d'une fonction de mesurage |
| Zone | 10 rectangles avec max./min./moyenne/position |
| Écart de température | Différence entre les mesures obtenues par les fonctions ou avec une température de référence |
| Informations générales | |
|---|---|
| Format de l'emballage | 495 x 370 x 192 mm (19,5 x 14,6 x 7,6 po) |
| Matériau du boîtier | Aluminium |
| Montage sur socle | 2 trous filetés M4 (sur trois côtés) |
| Table des matières | Boîte en carton, caméra infrarouge avec objectif, câble Ethernet, carte de téléchargement FLIR Tools, câble réseau, câble d'alimentation – spiralé, alimentation, documentation imprimée, documentation de l'utilisateur sur CD, CD d'utilitaires |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | • EN 61000-6-2:2001 (Immunité) • EN 61000-6-3:2001 (Rejets) • FCC 47 CFR art. 15 Class B (Rejets) |
| Humidité (fonctionnement et stockage) | 95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C selon CEI 60068-2-30 |
| Plage de températures de stockage | -40 °C à +70 °C |
| Vibration | 2 g (IEC 60068-2-6) |
| Étanchéité | IP40 (IEC 60529) |
| Alimentation | |
|---|---|
| Type de connecteur d'alimentation externe | Borne à vis compatible avec prise jack bipolaire |
