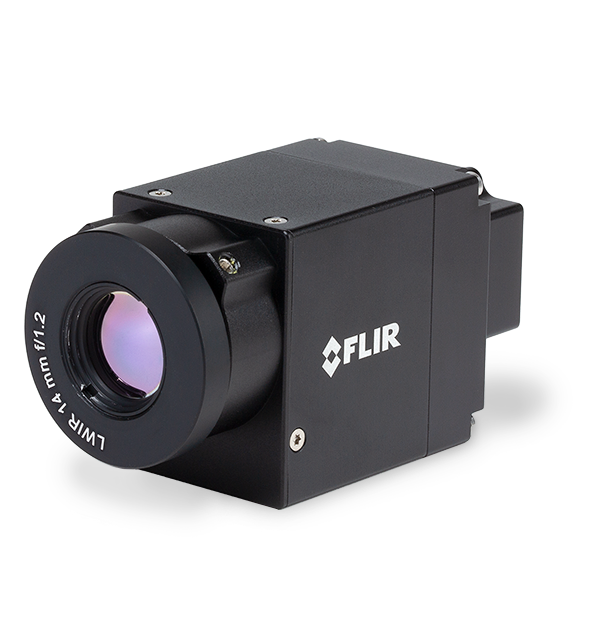

Flir A38/A68
Caméras thermiques pour la vision industrielle
Les caméras d’imagerie thermique Flir A38/A68 sont les plus petites caméras infrarouges à ondes longues non refroidies de Flir pour les applications d’automatisation industrielle et de vision artificielle. Conçus spécialement pour être utilisés dans le contrôle des processus et l’assurance qualité, ces capteurs thermiques fournissent des informations visuelles sur la température de manière à soutenir la prise de décision clé dans les applications où la détection de petites variations de température est essentielle. La taille compacte et la conception simple de la caméra fournissent des données d’imagerie thermique fiables et robustes, tandis que les connexions simples avec Power over Ethernet (PoE) et la plage étendue de températures de fonctionnement en font des caméras thermiques idéales pour les environnements industriels.
Spécifications
| Highlighted | |
|---|---|
| Interface Ethernet | Wired |
| CEM | See User manual: https://support.flir.com/resources/4rur |
| Fréquence d'image | A38: 60 Hz A68: 30 Hz |
| Sensibilité thermique/NETD | <50 mK @ 25°C ambient |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Power over Ethernet (PoE) |
| Communication Ethernet | GigE Vision / GenICam |
| Ethernet | For control, image, and power |
| Interface Ethernet | Wired |
| Norme Ethernet | IEEE 802.3 |
| Protocoles Ethernet | GigEVision |
| Type de connexion | RJ-45 |
| Type de connexion Ethernet | Gigabit Ethernet |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 11301-0101 FLIR A38 24°: 24° × 18.1° 11301-0102 FLIR A38 42°: 40.1° × 29° 11302-0101 FLIR A68 24°: 24.2° × 18.4° 11302-0102 FLIR A68 42°: 42.1° × 31.9° |
| Couleur | Black |
| Distance focale | 11301-0101 FLIR A38 24°: 13 mm (0.51 in) 11301-0102 FLIR A38 42°: 8.1 mm (0.32 in) 11302-0101 FLIR A68 24°: 25 mm (0.98 in) 11302-0102 FLIR A68 42°: 14.2 mm (0.56 in) |
| Distance minimale de mise au point | 11301-0101 FLIR A38 24°: 0.4 m (1.3 ft) 11301-0102 FLIR A38 42°: 1.5 m (4.9 ft) 11302-0101 FLIR A68 24°: 2.0 m (6.6 ft) 11302-0102 FLIR A68 42°: 1.3 m (4.3 ft) |
| Format de pixel | Mono8 or 16-bit/pixel |
| Fréquence d'image | A38: 60 Hz A68: 30 Hz |
| F_numéro | 11301-0101 FLIR A38 24°: 1.0 11301-0102 FLIR A38 42°: 1.1 11302-0101 FLIR A68 24°: 1.2 11302-0102 FLIR A68 42°: 1.24 |
| Gamme spectrale | 8–14 µm (LWIR) |
| Mise au point | Fixed |
| Pas du détecteur | 17 µm |
| Résolution IR | A38: 320 × 240 pixels A68: 640 × 480 pixels |
| Sensibilité thermique/NETD | <50 mK @ 25°C ambient |
| Informations générales | |
|---|---|
| Contenu de l’emballage | Infrared camera |
| Dimensions [L x P x H] sans objectif | 59 × 29 × 36 mm (2.32 × 1.14 × 1.42 in) |
| Format de l'emballage | 130 × 140 × 100 mm (5.1 × 5.5 × 3.9 in) |
| Poids de l'emballage | 0.23 kg (0.51 lb) |
| Poids [sans objectif] | 67 g (2.4 oz) |
| Type d'emballage | Cardboard box |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | See User manual: https://support.flir.com/resources/4rur |
| Humidité (fonctionnement et stockage) | Maximum 80% relative humidity, non-condensating |
| Montage sur trépied | UNC ¼″-20 |
| Plage de températures de fonctionnement | –35°C to 60°C (-31°F to 140°F) |
| Plage de températures de stockage | -40°C to 80°C (-40°F to 176°F) To avoid possible damage during storage, ensure that the sensor is not exposed to air. Use a lens cap or lens to cover the sensor. |
| Résistance aux chocs | See User manual: https://support.flir.com/resources/4rur |
| Sécurité | See User manual: https://support.flir.com/resources/4rur |
| Vibration | See User manual: https://support.flir.com/resources/4rur |
| Alimentation | |
|---|---|
| Consommation électrique | 12 V: 2.8 W 24 V: 2.8 W PoE (48 V): 3.5 W |
