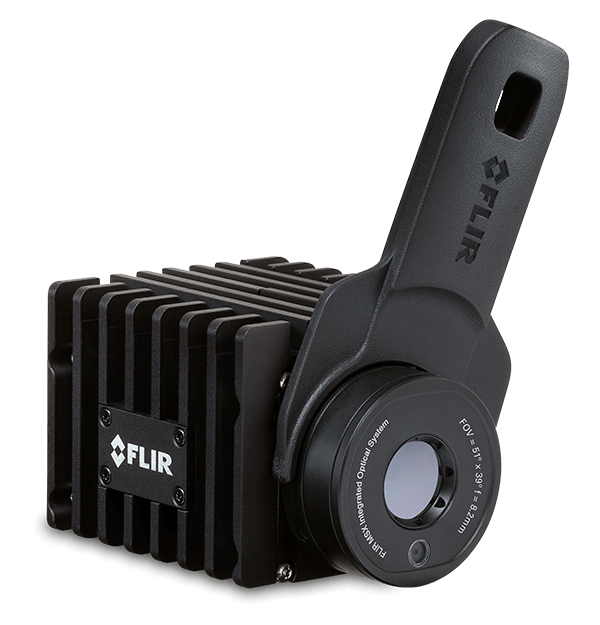

Caméra thermique compacte à capteur intelligent FLIR A40
Caméra thermique compacte à capteur intelligent
Product Variations
La caméra thermique compacte à capteur intelligent A40 est parfaite pour les utilisateurs qui veulent des capacités d’analyse et d’alarmes intégrées à la caméra pour surveiller l’état des systèmes et la détection anticipée d’incendies. Il s’agit d’une solution flexible et configurable conçue pour répondre aux besoins uniques des clients de l’automatisation dans un large éventail de secteurs. Lorsqu’elle est utilisée comme composant de systèmes pour les solutions cloud et Internet Industriel des Objets (Industrial Internet of Things, IIoT), la FLIR A40 peut aider les entreprises à protéger leurs actifs, à améliorer la sécurité, à maximiser les temps de disponibilité et à minimiser les frais de maintenance.
Une solution d’automatisation à prix abordable avec des protocoles pour l’analyse en périphérie et la communication ouverte.
Accédez rapidement aux caractéristiques thermiques avec le capteur de température sans contact, qui s’adresse aux zones de couverture étendues et offre une résolution allant jusqu’à 320 × 240 (76 800 pixels) et une précision de ±2 °C, ainsi qu’une amélioration d’image MSX® brevetée par FLIR (*Non disponible dans la °version A40 95)
Simplifiez les efforts d’intégration avec des capteurs thermiques intelligents qui communiquent avec les protocoles standards de l’industrie et les systèmes de gestion vidéo, incluant HMI et SCADA.
Installez facilement la caméra légère, classée IP66 grâce aux connecteurs M8/12 : plusieurs options de montage sont possibles.
Spécifications
| Highlighted | |
|---|---|
| Type de connecteur des E/S numériques | M12 à 12 broches codé A, mâle (partagé avec alimentation externe) |
| Entrées numériques | 2 opto-isolées, Vin (bas) = 0 –1,5 V, Vin (haut) = 3 –25 V |
| Objet de la sortie numérique | En fonction de l’alarme, sortie vers le dispositif externe Défaut (NC) |
| Sorties numériques | 3 opto-isolées, 0–48 V CC, max. 350 mA ; relais opto-électronique à semi-conducteurs ; 1 dédié en tant que sortie par défaut (NC) |
| Codage | H.264, MPEG4, ou MJPEG |
| Interface Ethernet | Câblé |
| CEM | ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (champ magnétique) FCC 47 CFR Partie 15 Classe B (émission aux États-Unis) ISO 13766-1 (CEM - machines de construction et de terrassement) EN ISO 14982 (CEM - machines agricoles et forestières) |
| Fréquence de mesure | Jusqu'à 10 Hz |
| Ouverture f | 1.4 |
| Fréquence d'image | |
| Fréquence d'image | 30 Hz |
| Sensibilité thermique/NETD | <35 mK |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la mesure, pour une température ambiante de 15 °C à 35 °C (59 °F à 95 °F) et une température d’objet supérieure à 0 °C (32 °F) |
| Fonctions d’alarme | Sur toute fonction de mesure sélectionnée ; entrée numérique et température de la caméra interne |
| Sortie d’alarme | Sortie numérique E-mail (SMTP) (push) EtherNet/IP (pull) Transfert de fichiers (FTP) (push) Client Modbus TCP (push) Serveur (pull) MQTT (push) Évènements ONVIF (push) Requête sur API RESTful (pull) Stockage de photos ou de vidéos |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codage | H.264, MPEG4, ou MJPEG |
| Communication Ethernet | Par fiche TCP/IP, propre à FLIR Systems |
| Conformité ONVIF Profil S | 29°, 51 ° : Oui 95 ° : Non |
| Enregistrement des images | SANS OBJET |
| Entrées numériques | 2 opto-isolées, Vin (bas) = 0 –1,5 V, Vin (haut) = 3 –25 V |
| Ethernet | Pour le contrôle, le résultat, l’image et l’alimentation |
| Interface Ethernet | Câblé |
| Multidiffusion | Oui |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | NUC, NUC désactivé, alarme |
| Objet de la sortie numérique | En fonction de l’alarme, sortie vers le dispositif externe Défaut (NC) |
| Protocoles Ethernet | Capteur intelligent FLIR A40 29 ° : EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 51 ° : EtherNet/IP, IEEE 1588, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 95 ° : EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | M8 codé A, connecteur mâle |
| Sorties numériques | 3 opto-isolées, 0–48 V CC, max. 350 mA ; relais opto-électronique à semi-conducteurs ; 1 dédié en tant que sortie par défaut (NC) |
| Tension d'isolation des E/S numériques | 500 V (efficaces) |
| Type de connecteur des E/S numériques | M12 à 12 broches codé A, mâle (partagé avec alimentation externe) |
| Type de connecteur Ethernet | M12 à 8 broches codé X, femelle ; RP-SMA, femelle |
| Type de connexion Ethernet | 1000 Mbps |
| Unicast | Oui |
| Données image et optiques | |
|---|---|
| Amélioration du contraste | FSX® / Égalisation d’histogramme (IR seulement) |
| Caméra visible | Fourni |
| Champ de vision (CdV) | Capteur intelligent FLIR A40 29 ° : 29° Capteur intelligent FLIR A40 51 ° : 51° Capteur intelligent FLIR A40 95 ° : 95° |
| Diffusion de vidéos IR radiométriques | SANS OBJET |
| Distance focale | Capteur intelligent FLIR A40 29 ° : 14,3 mm (0,56 po) Capteur intelligent FLIR A40 51 ° : 8,2 mm (0,32 po) Capteur intelligent FLIR A40 95 ° : 4,1 mm (0,16 po) |
| Distance minimale de mise au point | Capteur intelligent FLIR A40 29 ° : 0,25 m (0,82 pi) Capteur intelligent FLIR A40 51 ° : 0,2 m (0,66 pi) Capteur intelligent FLIR A40 95 ° : 0,1 m (0,33 pi) |
| Fréquence d'image | 30 Hz |
| Fréquence d'image | |
| Gamme spectrale | 7,5–14 µm |
| Lecture | Pas de relevé de mesures, uniquement des flux de vidéos |
| Matrice à plan focal (FPA) | Microbolomètre non refroidi |
| Mise au point | Fixe, réglable avec l’outil inclus |
| MSX | Oui |
| Multiflux | Oui |
| Ouverture f | 1.4 |
| Pas du détecteur | 25 µm |
| Résolution du flux vidéo | Flux vidéo RTSP 0 : 640 × 480 pixelsFlux vidéo RTSP 1 : 1 280 × 960 pixels |
| Résolution IR | 320 240× |
| Résolution spatiale (CdV instantané) | 1,7 mrad / pixel |
| Résolution visuelle | 1280 × 960 |
| Sensibilité thermique/NETD | <35 mK |
| Superposition | Avec/Sans |
| Vidéo Flux | Protocole RTSP |
| Mesure et analyse | |
|---|---|
| Correction liée à la transmission atmosphérique | Basée sur les informations de distance, de température atmosphérique et d’humidité relative |
| Corrections de mesure | Paramètres globaux de l’objet Paramètres locaux par fonction d’analyse |
| Détection automatique de la chaleur et du froid | Valeur de température max./min. et position affichée dans une zone |
| Fonctions d’alarme | Sur toute fonction de mesure sélectionnée ; entrée numérique et température de la caméra interne |
| Outils de mesure | Capteur intelligent FLIR A40 29 ° : •10 points de mesure •10 cases •3 deltas (différence de n'importe quelle valeur/référence/verrouillage externe) •1 isotherme (au-dessus/en dessous/intervalle) •1 capteur intelligent FLIR A40 à couverture iso 51 ° : 10 points de mesure 10 cases 3 deltas (différence de n'importe quelle valeur/référence/verrouillage externe) 1 isotherme (au-dessus/en dessous/intervalle) 1 capteur intelligent FLIR A40 à couverture iso 95 ° : 10 points de mesure 10 cases 3 deltas (différence de n’importe quelle valeur/référence/verrouillage externe) 1 isotherme (au-dessus/en dessous/intervalle) 1 couverture iso |
| Plage de températures de l’objet | ⁻20 °C à 175 °C (-4 °F à 347 °F) 175 °C à 1 000 °C (347 °F à 1 832 °F) |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la mesure, pour une température ambiante de 15 °C à 35 °C (59 °F à 95 °F) et une température d’objet supérieure à 0 °C (32 °F) |
| Préréglage de mesures | Oui |
| Sortie d’alarme | Sortie numérique E-mail (SMTP) (push) EtherNet/IP (pull) Transfert de fichiers (FTP) (push) Client Modbus TCP (push) Serveur (pull) MQTT (push) Évènements ONVIF (push) Requête sur API RESTful (pull) Stockage de photos ou de vidéos |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 po) |
| Matériau du boîtier | Aluminium |
| Montage sur socle | 4 x M2,5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque réfrigérante inférieure |
| Poids | 519 g (1,14 lb) sans la plaque réfrigérante inférieure |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (champ magnétique) FCC 47 CFR Partie 15 Classe B (émission aux États-Unis) ISO 13766-1 (CEM - machines de construction et de terrassement) EN ISO 14982 (CEM - machines agricoles et forestières) |
| Corrosion | ISO 12944 C4 G ou H EN60068-2-11 |
| Fréquence de mesure | Jusqu'à 10 Hz |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30/24 heures, humidité relative de 95 %, 2 5–40 °C (77–104 °F)/2 cycles EN60068-2-38 |
| Montage sur trépied | 4 x M2,5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque réfrigérante inférieure |
| Plage de températures de fonctionnement | –20 à 50 °C (–4 à 122 °F) La plaque de refroidissement inférieure est nécessaire à des températures supérieures à 40 °C (104 °F). Capteur de température maximale interne : 70 °C (158 °F) |
| Résistance aux chocs | CEI 60068-2-27, 25 g |
| Spectre radioélectrique | FCC 47 CFR Partie 15 Classe C (bande 2,4 GHz US) FCC 47 CFR Partie 15 Classe E (bande 5 GHz US) RSS-247 (bande 2,4 GHz et 5 GHz Canada) ETSI EN 300 328 V2.1.1 (bande 2,4 GHz EU) ETSI EN 301 893 V2.1.1 (bande 5 GHz EU) |
| Vibration | CEI 60068-2-6, 0,15 mm à 1 0–58 Hz et 2 g à 58 –500 Hz, sinusoïdale CEI 61373 Cat 1 (voie ferrée) |
| Étanchéité | IEC 60529 et IP66 |
| Alimentation | |
|---|---|
| Alimentation externe | 24/48 V CC 8 W max |
| Consommation électrique | 7,5 W à 24 V CC typique 7,8 W à 48 V CC typique 8,1 W à 48 V PoE typique |
| Raccordement électrique | M12 à 12 broches codé A, Mâle (partagé avec E/S numérique) |
| Tension externe | Plage acceptée : 18 – 56 VCC |
| Interface utilisateur | |
|---|---|
| Interface Web | Oui |
