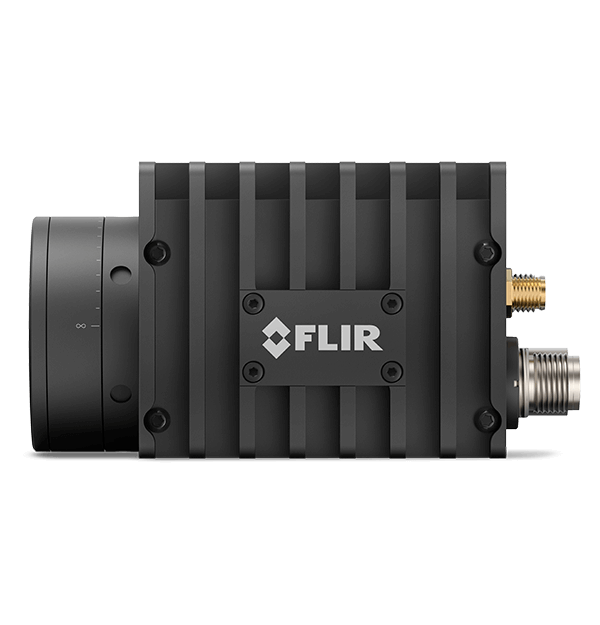

Caméra thermique fixe
Les caméras à capteur intelligent FLIR A50 et A70 sont parfaites pour les utilisateurs qui veulent des capacités d’analyse et d’alarmes intégrées à la caméra pour surveiller l’état des systèmes et la détection anticipée d’incendies. Avec des options pour le Wi-Fi, une caméra visible intégrée et une compatibilité ONVIF S (version avancée uniquement), les caméras FLIR A50/A70 sont une solution flexible et configurable pour répondre aux besoins d’automatisation uniques des clients dans une grande variété d’industries. Lorsqu’elles sont utilisées comme composant de systèmes pour les solutions cloud et Internet Industriel des Objets (Industrial Internet of Things, IIoT), les caméras A50/A70 peuvent aider les entreprises à protéger leurs actifs, améliorer la sécurité, maximiser les temps de disponibilité et minimiser les frais de maintenance.
| Highlighted | |
|---|---|
| Type de connecteur des E/S numériques | M12 à 12 broches codé A, mâle (partagé avec alimentation externe) |
| Entrées numériques | 2 opto-isolées, Vin (bas) = 0 –1,5 V, Vin (haut) = 3 –25 V |
| Objet de la sortie numérique | • Comme fonction de l’alarme, sortie vers un périphérique externe• par défaut (NC) |
| Sorties numériques | 3 opto-isolées, 0–48 V CC, max. 350 mA ; relais opto-électronique à semi-conducteurs ; 1 dédié en tant que sortie par défaut (NC) |
| Codage | Standard : H.264, MPEG4 ou MJPEG avancé : Flux vidéo - Flux radiométrique H.264, MPEG4 ou MJPEG - JPEG-LS compressé, radiométrique FLIR |
| Interface Ethernet | Connectivité ; Wifi (en option) |
| Wifi | Fonctionnalité facultative, vendue séparément. RP-SMA, connecteur femelle |
| CEM | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (champ magnétique)• FCC 47 CFR Partie 15 Classe B (rejets É.-U.)• ISO 13766-1 (CEM : engins de terrassement et machines pour la construction des bâtiments),• EN ISO 14982 (CEM : machines agricoles et forestières) |
| Ouverture f | 1.4 |
| Fréquence d'image | |
| Fréquence d'image | 30 Hz |
| Sensibilité thermique/NETD | <35 mK |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la mesure, pour la température ambiante 15 °C–35 °C (59 °F–95 °F) et température de l’objet supérieure à 0 °C (32 °F) |
| Fonctions d’alarme | Standard : 10 points de mesure 10 cases 3 deltas (différence entre les valeurs/références/verrouillage externe) 1 isotherme (supérieur/inférieur/intervalle) 1 isocouverture 1 température de référence avancée : 10 points de mesure 10 cases et masques polygonaux (nombre total) 3 deltas (différence de toute valeur/référence/verrouillage externe) 2 isothermes (supérieur/inférieur/intervalle) 2 couverture iso 1 température de référence 2 lignes 1 polyligne |
| Sortie d’alarme | • Sortie numérique • E-mail (SMTP) (push) • Ethernet/IP Transfert de • fichiers (FTP) (push) Serveur • Modbus TCP (pull) • MQTT (push) • Requête sur API RESTful (pull) • Stocker l’image ou la vidéo |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codage | Standard : H.264, MPEG4 ou MJPEG avancé : Flux vidéo - Flux radiométrique H.264, MPEG4 ou MJPEG - JPEG-LS compressé, radiométrique FLIR |
| Communication Ethernet | Par fiche TCP/IP, propre à FLIR Systems |
| Conformité ONVIF Profil S | Standard : Pas d’avancée : Oui |
| Enregistrement des images | A50 : NA A70 : Enregistre jusqu'à 100 JPEG radiométrique FLIR et vidéos superposées ; stockage comme fonction de : alarme, planning ou interaction de l'utilisateur (Web de la caméra) |
| Entrées numériques | 2 opto-isolées, Vin (bas) = 0 –1,5 V, Vin (haut) = 3 –25 V |
| Ethernet | Pour le contrôle, le résultat, l’image et l’alimentation |
| Interface Ethernet | Connectivité ; Wifi (en option) |
| Multidiffusion | Oui |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | NUC, NUC désactivé, alarme |
| Objet de la sortie numérique | • Comme fonction de l’alarme, sortie vers un périphérique externe• par défaut (NC) |
| Protocoles Ethernet | • Ethernet/IP• IEEE 1588• Modbus TCP• MQTT• SNMP• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, et MDNS (Bonjour), uPnP |
| RS-232 | M8 codé A, connecteur mâle |
| Sorties numériques | 3 opto-isolées, 0–48 V CC, max. 350 mA ; relais opto-électronique à semi-conducteurs ; 1 dédié en tant que sortie par défaut (NC) |
| Tension d'isolation des E/S numériques | 500 V (efficaces) |
| Type de connecteur des E/S numériques | M12 à 12 broches codé A, mâle (partagé avec alimentation externe) |
| Type de connecteur Ethernet | M12 à 8 broches codé X, femelle ; RP-SMA, femelle |
| Type de connexion Ethernet | 1000 Mbps |
| Wifi | Fonctionnalité facultative, vendue séparément. RP-SMA, connecteur femelle |
| Données image et optiques | |
|---|---|
| Amélioration du contraste | FSX® / Égalisation d’histogramme (IR seulement) |
| Caméra visible | Accessoire en option |
| Champ de vision (CdV) | 29 ° : 29° × 22° 51 ° : 51° × 39° 95 ° : 95° × 74° |
| Diffusion de vidéos IR radiométriques | Standard : NA Avancé : Protocole RTSP |
| Distance focale | 29 ° : 14,3 mm (0,56 po) 51 ° : 8,2 mm (0,32 po) 95 ° : 4,1 mm (0,16 po) |
| Distance minimale de mise au point | 29 ° : 0,25 m (0,82 pi) 51 ° : 0,2 m (0,66 pi) 95 ° : 0,1 m (0,33 pi) |
| Fréquence d'image | 30 Hz |
| Fréquence d'image | |
| Gamme spectrale | 7,5–14 µm |
| Lecture | A50 : Pas de mesures, uniquement vidéo en temps réel A70 : Résultats des mesures : • Serveur • Modbus TCP Ethernet/IP (pull) Client • Modbus TCP (push) • MQTT (push) API • REST (GET/POST) • Mesures et images fixes (JPEG radiométrique, visuel 640 × 480, visuel 1 280 × 960) Interface • Web |
| Matrice à plan focal (FPA) | Microbolomètre non refroidi |
| Mise au point | Fixe, réglable avec l’outil inclus |
| MSX | Oui, inclus dans les options de la caméra visuelle |
| Ouverture f | 1.4 |
| Pas du détecteur | A50 : 17 µm A70 : 12 µm |
| Résolution du flux vidéo | A50 Standard : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels A50 Avancé : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels Flux radiométrique : 464 × 348 pixels A70 Standard : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels A70 Avancé : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels Flux radiométrique : 640 × 480 pixels |
| Résolution IR | A50 : 464 × 348 A70 : 640 × 480 |
| Sensibilité thermique/NETD | <35 mK |
| Superposition | A50 : Sans A70 : Avec/sans |
| Vidéo Flux | Protocole RTSP |
| Mesure et analyse | |
|---|---|
| Correction liée à la transmission atmosphérique | Basée sur les informations de distance, de température atmosphérique et d’humidité relative |
| Corrections de mesure | Standard : •Paramètres d’objet globaux Paramètres •locaux par fonction d’analyse Avancé : Paramètres généraux de l’objet ; paramètres locaux par fonction d'analyse ; correction des corps noirs externes |
| Détection automatique de la chaleur et du froid | Valeur de température max./min. et position affichée dans une zone |
| Fonctions d’alarme | Standard : 10 points de mesure 10 cases 3 deltas (différence entre les valeurs/références/verrouillage externe) 1 isotherme (supérieur/inférieur/intervalle) 1 isocouverture 1 température de référence avancée : 10 points de mesure 10 cases et masques polygonaux (nombre total) 3 deltas (différence de toute valeur/référence/verrouillage externe) 2 isothermes (supérieur/inférieur/intervalle) 2 couverture iso 1 température de référence 2 lignes 1 polyligne |
| Outils de mesure | Standard : •10 points de mesure •10 cases •3 deltas (différence de n’importe quelle valeur/référence/verrouillage externe) •1 isotherme (supérieur/inférieur/intervalle) •1 isocouverture •1 température de référence avancée : •10 points de mesure •10 cases et masques polygonaux (nombre total) •3 deltas (différence de n’importe quelle valeur/référence/verrou externe) •3 isotherme (supérieur/inférieur/intervalle) •3 couverture iso •1 température de référence •2 lignes •1 polyligne |
| Plage de températures de l’objet | A50 : –20 à 175 °C (–4 à 347 °F) 175 à 1 000 °C (347 à 1 832 °F) A70 : –20 à 175 °C (–4 à 347 °F) –20 à 250 °C (–4 à 482 °F) 175 à 1 000 °C (347 à 1 832 °F) |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la mesure, pour la température ambiante 15 °C–35 °C (59 °F–95 °F) et température de l’objet supérieure à 0 °C (32 °F) |
| Préréglage de mesures | Oui |
| Sortie d’alarme | • Sortie numérique • E-mail (SMTP) (push) • Ethernet/IP Transfert de • fichiers (FTP) (push) Serveur • Modbus TCP (pull) • MQTT (push) • Requête sur API RESTful (pull) • Stocker l’image ou la vidéo |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 po) |
| Matériau du boîtier | Aluminium |
| Montage sur socle | 4 x M2,5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque réfrigérante inférieure |
| Poids | 519 g (1,14 lb) sans la plaque réfrigérante inférieure |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (champ magnétique)• FCC 47 CFR Partie 15 Classe B (rejets É.-U.)• ISO 13766-1 (CEM : engins de terrassement et machines pour la construction des bâtiments),• EN ISO 14982 (CEM : machines agricoles et forestières) |
| Corrosion | • ISO 12944 C4 G ou H• EN60068-2-11 |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30/24 heures, 95 % d’humidité relative, 25–40 °C (77–104 °F)/2 cycles EN60068-2-38 |
| Montage sur trépied | 4 x M2,5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque réfrigérante inférieure |
| Plage de températures de fonctionnement | –20 à 50 °C (–4 à 122 °F) La plaque de refroidissement inférieure est nécessaire à des températures supérieures à 40 °C (104 °F). Capteur de température maximale interne : 70 °C (158 °F) |
| Résistance aux chocs | CEI 60068-2-27, 25 g |
| Spectre radioélectrique | • FCC 47 CFR Partie 15 Classe C (Bande US 2,4 GHz)•FCC 47 CFR Partie 15 Classe E (Bande US 5 GHz)• RSS-247 (Bande canadienne 2,4 GHz et 5 Ghz)• ETSI EN300 328 V2.1.1 (Bande européenne 2,4 GHz) •ETSI EN 301 893 V2.1.1 (Bande européenne 5 GHz) |
| Vibration | • CEI 60068-2-6, 0,15 mm à 10–58 Hz et 2 g à 58–500 Hz, sinusoïdal• CEI 61373 Cat 1 (voies ferroviaires) |
| Étanchéité | IEC 60529 et IP66 |
| Alimentation | |
|---|---|
| Alimentation externe | 24/48 V CC 8 W max |
| Consommation électrique | • Typiquement 7,5 W à 24 VCC• typiquement 7,8 W à 48 VCC• typiquement 8,1 W à 48 V PoE |
| Raccordement électrique | M12 à 12 broches codé A, Mâle (partagé avec E/S numérique) |
| Tension externe | Plage acceptée : 18 – 56 VCC |
| Interface utilisateur | |
|---|---|
| Interface Web | Oui |
Remarque : Pour obtenir des ressources d’assistance supplémentaires sur les capteurs intelligents de la série Axxx, veuillez consulter le site Support.FLIR.com.
