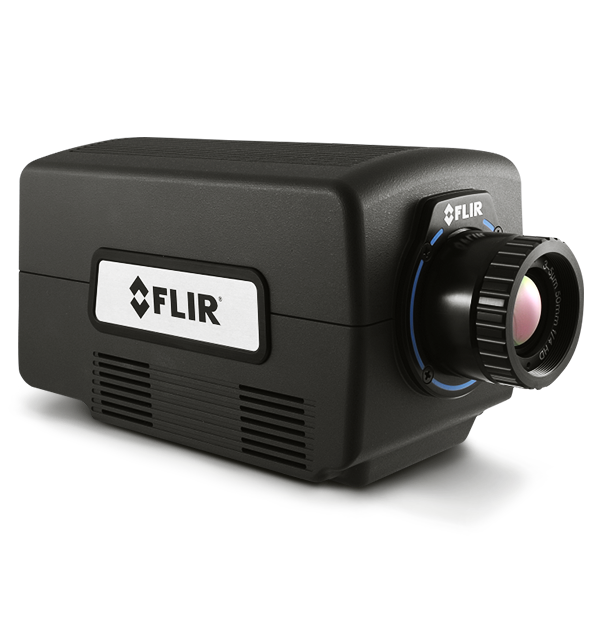

FLIR A8200sc
Caméra MWIR HD compacte hautes performances
La FLIR A8200sc est une caméra MWIR compacte haute sensibilité produisant des images thermiques HD à bruit réduit. Grâce à ses courts temps d’exposition et à la grande netteté de ses images détaillées, le modèle A8200sc est le choix idéal pour l’inspection de produits électroniques, la cartographie thermique aérienne, les tests non destructifs de matériaux et les applications industrielles de R&D.
Spécifications
| Highlighted | |
|---|---|
| Résolution du détecteur | 1024 x 1024 |
| Résolution | 1 024 x 1 024 |
| Pas du détecteur | 18 µm |
| Gamme spectrale | 3,0 à 5,0 µm |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Ouverture f de la caméra | f/4,0 |
| Plage dynamique | 14 bits |
| Sensibilité thermique (NETD) | < 20 mK |
| Fréquence d’images [plein écran] | 50 Hz |
| Fréquence d’images max. | 50 Hz avec pleine image |
| Plage de températures standard | -20 °C à 350 °C (-4 °F à 662 °F) |
| Plage de températures en option | Jusqu’à 1500 °C (2732 °F) Jusqu’à 3000 °C (5432 °F) |
| Filtrage | Porte-filtre derrière l’objectif |
| Mise au point | Manuelle |
| Données image et optiques | |
|---|---|
| CAG | Linéaire, PE, DDE |
| Capacité de stockage en électrons d'un pixel | 2,0 millions d’électrons |
| Commande de la caméra | GenICam, RS-232 |
| Efficacité opérationnelle | > 99,5 % (99,9 % typique) |
| Filtrage | Porte-filtre derrière l’objectif |
| Fréquence d’images max. | 50 Hz avec pleine image |
| Fréquence d’images [plein écran] | 50 Hz |
| Gamme spectrale | 3,0 à 5,0 µm |
| Lecture | Instantané |
| Mise au point | Manuelle |
| Modes de lecture | Asynchrone intégré pendant la lecture ; asynchrone intégré, puis lecture |
| Modes fenêtrage | Flexible (paliers de 16 colonnes, 8 lignes) |
| Objectifs disponibles | 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Objectifs macro/microscopes | 1x, 4x |
| Ouverture f de la caméra | f/4,0 |
| Palette | 8 bits sélectionnable |
| Pas du détecteur | 18 µm |
| Plage dynamique | 14 bits |
| Protocole des données numériques | Gigabit Ethernet (GigE Vision® 2.0) et CoaXPress |
| Refroidissement du capteur | Cycle fermé linéaire |
| Résolution | 1 024 x 1 024 |
| Résolution du détecteur | 1024 x 1024 |
| Sensibilité thermique (NETD) | < 20 mK |
| Temps d’intégration minimum | 480 ns |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Vidéo HD | HD-SDI (720 p/50/59,9, 1080 p/25/29,9) |
| Zoom | Le zoom vidéo est automatiquement sélectionné ; Rés. compl. = 1x, Rés. 1/4 = 2x |
| Mesure et analyse | |
|---|---|
| Plage de températures en option | Jusqu’à 1500 °C (2732 °F) Jusqu’à 3000 °C (5432 °F) |
| Plage de températures standard | -20 °C à 350 °C (-4 °F à 662 °F) |
| Précision | +/- 1 °C ou +/- 1 % du relevé Uniquement valable de 0 à +3 000 °C avec les configurations d’objectif et de filtre standard |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GenICam |
| Modes de synchronisation | Sync In, Sync Out |
| Vidéo analogique | NA |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] sans objectif | 226 x 117 x 135 mm (8,9 x 4,6 x 5,3") |
| Poids [sans objectif] | 3,73 kg (8,2 lbs) |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC (état permanent < 50 W) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 chacun Trous taraudés de ¼ à 20 1 chacun Trou taraudé de 3/8 à 16 |
| Plage de températures de fonctionnement | -20 °C à 50 °C (-4 °F à 122 °F) |
| Plage de températures de stockage | -55 °C à 80 °C (-67 °F à 176 °F) |
| Zones de détection | 40 G, impulsion semi-sinusoïdale de 11 ms 1/4 / vibration RMS aléatoire de 4,3 G, sur l’ensemble des 3 axes |
