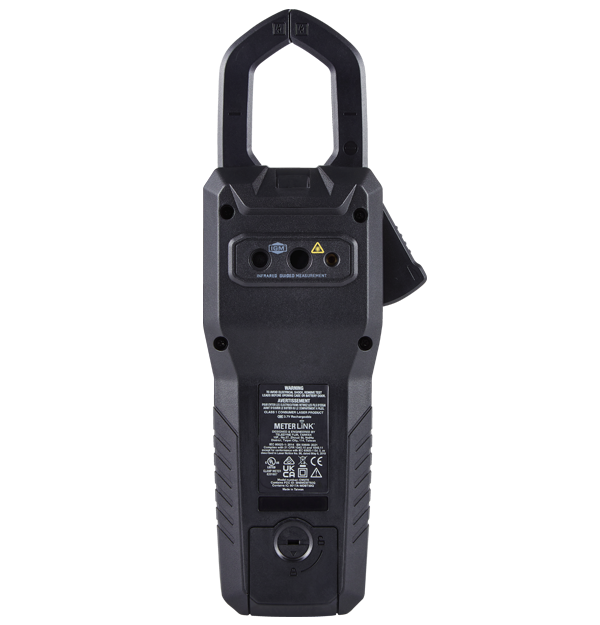

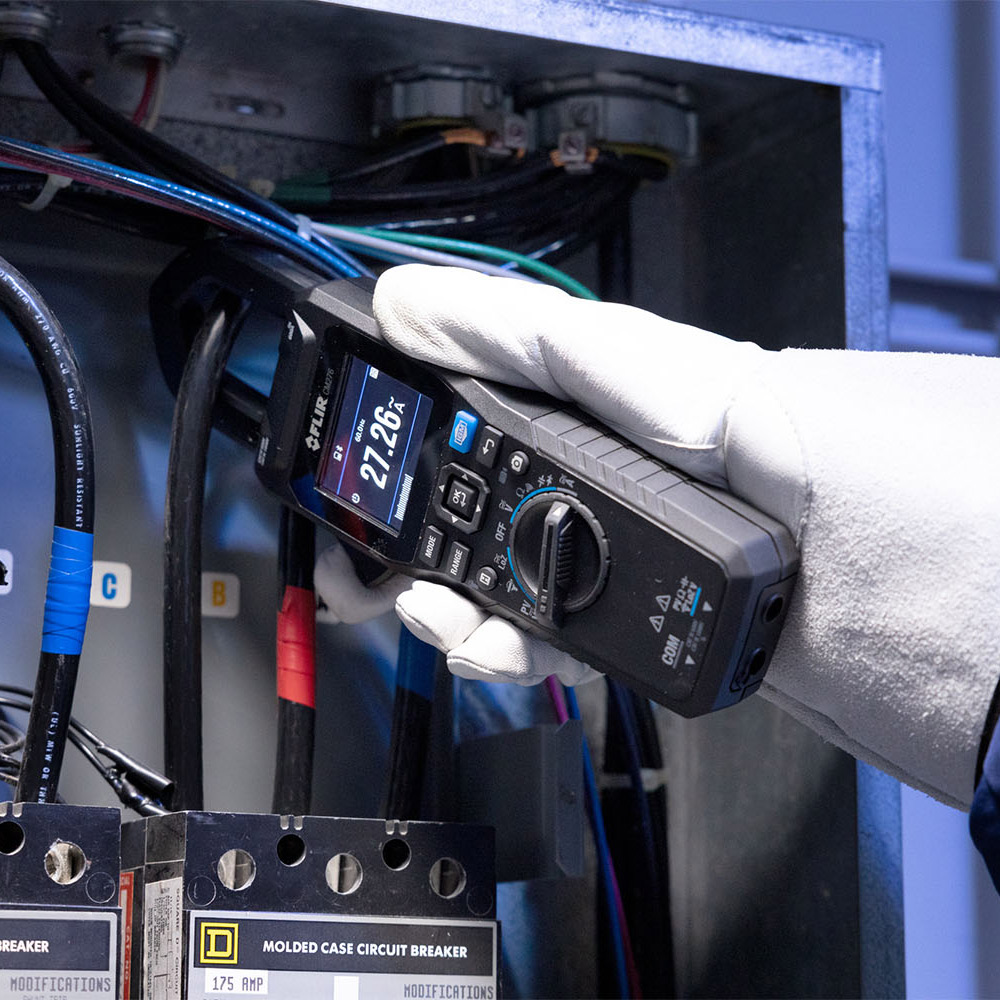

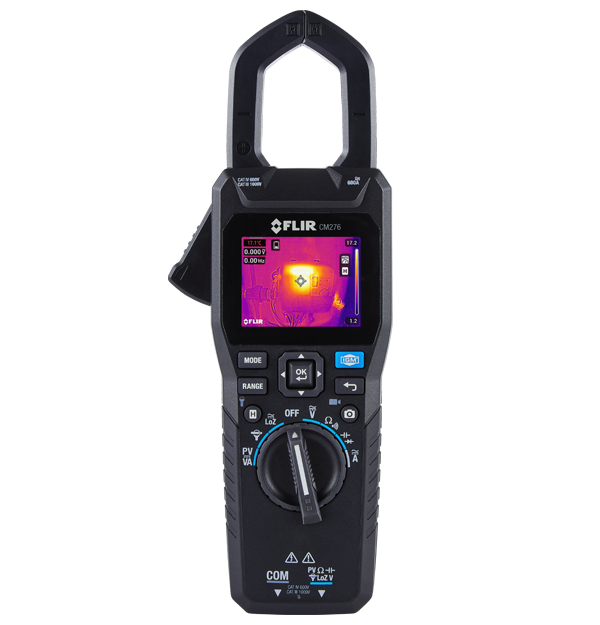

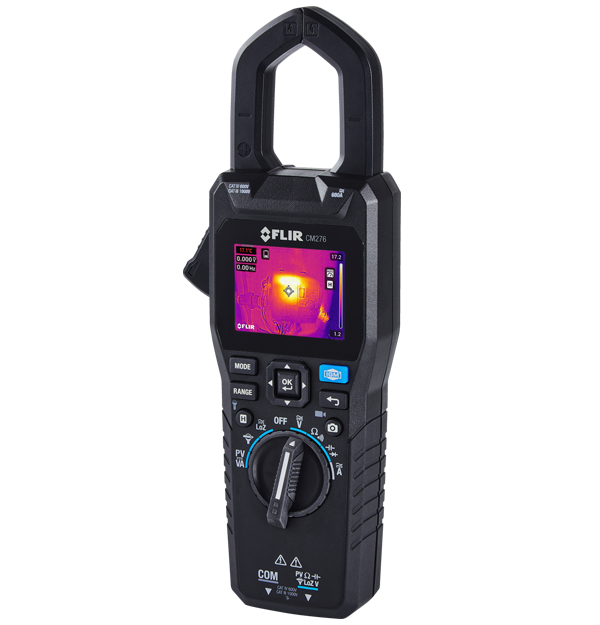

La pince ampèremétrique FlirCM276 associe l'imagerie thermique à la mesure électrique pour inspecter et dépanner les systèmes électriques, les panneaux solaires, les pompes et les moteurs. Grâce à la mesure guidée par infrarouge IGM™, la CM276 fournit un moyen fiable d’identifier les points chauds et les circuits en surcharge à une distance de sécurité. La compatibilité avec l’application Meterlink fournit une capture rapide et efficace des mesures, des images et des vidéos pour l’analyse, les tendances et le partage.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 160 × 120 (19 200 pixels) |
| Taille de l’écran | Écran TFT 2,4 po |
| Ouverture des mâchoires | 35 mm |
| Tension CA/CC | Plage 1 000 V / Précision de base ±1,0 % |
| Journalisation et enregistrement des données | Dix jeux de 30 000 relevés scalaires, 100 images |
| Connectivité | Bluetooth® |
| Données image et optiques | |
|---|---|
| Champ de vision [L x H] | 44° × 57° |
| Détecteur thermique | Microbolomètre ®Lepton de FLIR |
| Mise au point | Fixe |
| Modes d’imagerie | MSX thermique (Imagerie dynamique multi-spectrale) Caméra thermique uniquement Caméra numérique uniquement |
| Palettes de couleurs | Iron, rainbow, arctic, white hot et black hot (Fer, Arc-en-ciel, Arctique, Blanc chaud et Noir chaud) |
| Réponse spectrale | 8 µm à 14 µm |
| Résolution IR | 160 × 120 (19 200 pixels) |
| Sensibilité | 150 mK |
| Taille de l’écran | Écran TFT 2,4 po |
| Mesure et analyse | |
|---|---|
| Alimentation CC PV | 900 kVA / Précision de base ±2,0 % |
| Capacitance | Plage 1 000 µF / Précision de base ±1,0 % |
| Courant CA du mode VFD | Plage 600,0 A / Précision de base ±2,0 % |
| Courant CA/CC | Plage 600,0 A / Précision de base ±2,0 % |
| Courant d’appel CA | Plage 600,0 A / Précision de base ±3,0 % |
| Diode | Plage 1,5 V / Précision de base ±1,5 % |
| Entrée Flex A CA | Plage 3 000 A / Précision de base ±1,0 % |
| Fréquence de mesure | 3 relevés par seconde |
| Fréquencemètre de l'entrée Flex | Plage : 10,00 kHz / Précision de base : ±0,1 % |
| Plage automatique | Oui, avec option de plage manuelle |
| Précision de mesure de la température | ±3 °C ou ±3 % de la mesure (à la plus grande valeur retenue) |
| Résistance | Plage 60 000 Ω / Précision de base ±1,0 % |
| Seuil de vérification de continuité | ≤30 Ω signal sonore activé, ≥150 Ω signal sonore désactivé |
| Température [IR] | -10 °C à 300 °C |
| Tension CA du mode LoZ | Plage 60,00 V, 600,0 V, 1 000 V / Précision de base ±1,0 % |
| Tension CA du mode VFD | Plage 1 000 V / Précision de base ±1,0 % |
| Tension CA/CC | Plage 1 000 V / Précision de base ±1,0 % |
| Tension CC du mode LoZ | Plage 60,00 V, 600,0 V, 1 000 V / Précision de base ±1,0 % |
| Tension CC PV | Plage 1 000 V / Précision de base ±2,0 % avec TA82 Plage 1 500 V / Précision de base ±2,0 % avec TA85/TA86 (accessoires en option) |
| Valeurs efficaces (TRMS) | Oui |
| Communication et stockage des données | |
|---|---|
| Connectivité | Bluetooth® |
| Dispositif de stockage | eMMC 8 Go |
| Journalisation et enregistrement des données | Dix jeux de 30 000 relevés scalaires, 100 images |
| Alimentation | |
|---|---|
| Batterie | Batterie LiPo rechargeable de 3,7 V, 5 400 mAh |
| Mise hors tension automatique | Pour l’appareil : réglez sur ARRÊT, 2, 5 ou 10 minutes Pour la lampe de travail uniquement : réglez sur ARRÊT, 5, 15 ou 30 minutes |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 272 mm × 100 mm × 51,5 mm |
| Lampes de travail | 2 x DEL blanches |
| Ouverture des mâchoires | 35 mm |
| Poids | 560 g |
| Pointeur laser | Type : Puissance de classe 1 : ≤0,39 mW Longueur d’onde : 640 nm à 660 nm |
| Spécifications environnementales et certifications | |
|---|---|
| Garantie | 10 ans |
| Indice IP | IP40 |
| Paramètres d’émissivité | 0,10 à 1,00 (la valeur par défaut est de 0,95) ; effectuez une sélection parmi trois préréglages ou définissez manuellement |
| Test de résistance aux chutes | 2 m |
