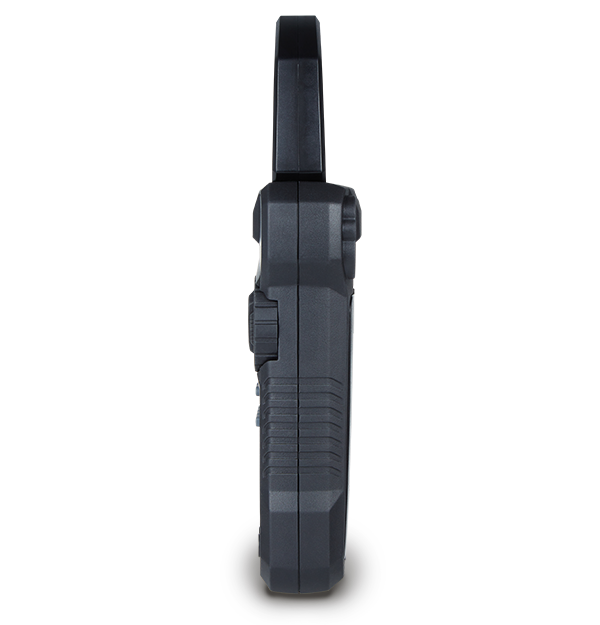

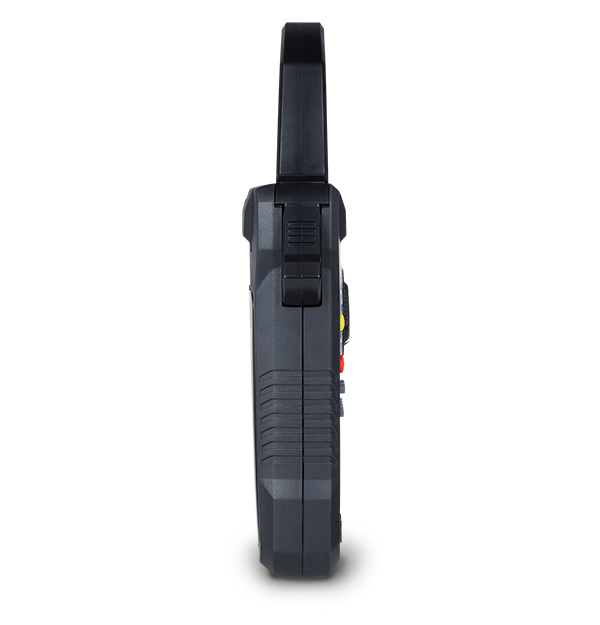

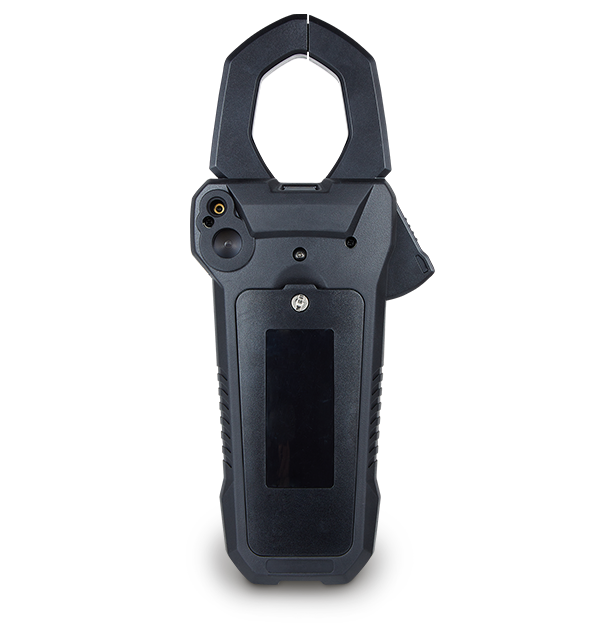

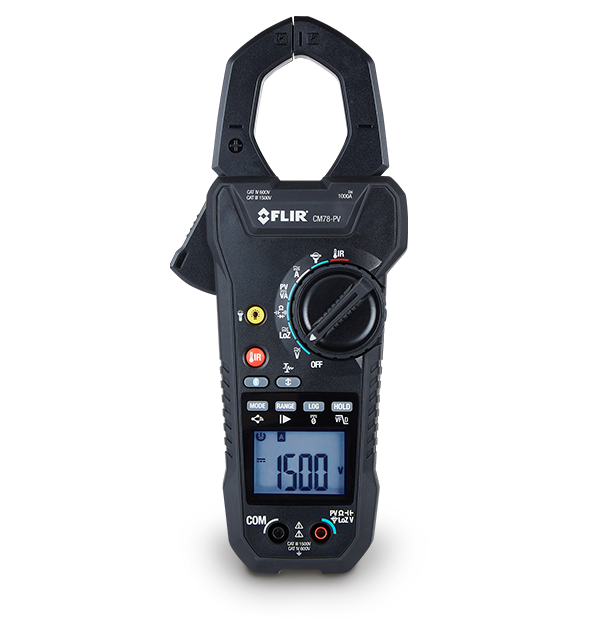

FLIR CM78-PV
Pince ampèremétrique FLIR CM78-PV CAT III 1 500 V pour panneaux solaires
569,00 €
La FLIR CM78-PV est conçue pour les inspections électriques commerciales et industrielles. Elle prend en charge les mesures solaires photovoltaïques (PV) CC jusqu’à 1 500 V à l’aide de fils de test et jusqu’à 1 000 A CC ou CA via la mâchoire de serrage pour les mesures de puissance CC. L’appareil est équipé de fonctionnalités telles que le courant d’appel CA, le mode variateur de fréquence (VFD), le mode True RMS et le mode faible impédance (LoZ) pour répondre aux besoins avancés en matière de test et de mesure électriques. Le thermomètre infrarouge sans contact intégré facilite le dépannage des panneaux, des conduits et des moteurs, permettant le diagnostic et la confirmation des problèmes par le biais de mesures de contact ou en capturant les défauts intermittents grâce à sa fonction d’enregistrement des données.
De plus, la technologie Bluetooth® FLIR METERLiNK vous permet de vous connecter sans fil à l’application METERLiNK® sur les appareils mobiles, ce qui permet une documentation, une création de rapports et un partage instantanés des résultats.
Spécifications
| Highlighted | |
|---|---|
| Valeurs affichées | 6 000 |
| Ampères CA/CC | 1 000 A / Précision ±2,0 % |
| Connectivité | BLE Bluetooth |
| Catégorie de sécurité | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Mesure et analyse | |
|---|---|
| Alimentation CC PV | Plage 1 500 kVA / Précision ±2,0 % |
| Ampères CA/CC | 1 000 A / Précision ±2,0 % |
| Capacitance | 6 000 μF / Précision ±3,0 % |
| Courant CA du mode VFD | Plage 1 000 A \/ Précision ±5,0 % |
| Courant d’appel CA | Plage 1 000 A / Précision ±3,0 % |
| Entrée Flex A CA | Plage 3 000 A / Précision ±3,0 % |
| Fréquence de mesure | 3 relevés par seconde |
| Fréquencemètre | 60 kHz / ±1,0 % |
| Homologation de catégorie | CAT IV-600 V, CAT III-1 500 V |
| Plage de mesure des pinces flexibles | 3 000 A / ±3,0 % |
| Résistance | 60 MΩ / Précision ±1,0 % |
| Seuil de vérification de continuité | <50 Ω signal sonore activé, > 150 Ω signal sonore désactivé |
| Température | -10 °C à 30°C, HR <85 % 30°C à 40°C, HR <75 % 40°C à 50°C, HR <45 % |
| Tension CA | 1 000 V / Précision ±1,0 % |
| Tension CA du mode VFD | 1 000 V CA / ±2,0 % entre 45 Hz et 65 Hz |
| Tension CC | 1 500 V / Précision ±1,0 % |
| Tension CC PV | Plage 1 500 V / Précision ±2,0 % |
| Test de diodes | 3,0 V / ±1,5 % |
| V LoZ CA/CC | CA : 1 000 V / Précision ±1,5 % CC : 1 500 V / Précision ±1,5 % |
| Valeurs affichées | 6 000 |
| Valeurs efficaces (TRMS) | Oui |
| Communication et stockage des données | |
|---|---|
| Connectivité | BLE Bluetooth |
| Mémoire | Relevés par jeu de mémoire : 999 jeux par fichier |
| Portée Bluetooth max. | 10 m |
| Stockage des données | Intervalle configurable : 1 seconde |
| Alimentation | |
|---|---|
| Autonomie de la batterie | Environ 50 heures, avec des batteries alcalines |
| Batterie | 6 × batteries alcalines AAA |
| Mise hors tension automatique | Après environ 25 minutes d’inactivité |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 257 mm × 110 mm × 50 mm |
| Lampes de travail | 2 × LED blanches |
| Poids | 630 g |
| Spécifications environnementales et certifications | |
|---|---|
| Catégorie de sécurité | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| CEM | EN61326-1, EN61326-2-2, EN300328 |
| Certifications | ETL, CE, FCC, FDA, RCM |
| Coefficient de température | 0,2 × (précision spécifiée) / °C, < ;18 °C, > 28 °C |
| Garantie | Garantie à vie limitée https://www.flir.com/testwarranty |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C à 30°C, HR <85 % 30°C à 40°C, HR <75 % 40°C à 50°C, HR <45 % |
| Température de stockage et humidité relative [HR] | -20 °C à 60 °C, HR 0 à 80 % (sans batterie) |
| Accessoires | |
|---|---|
| Contenu de la livraison | Étui de transport Fils de test à double enrobage CAT III-1 500 V Fiches PV MC4 CAT III-1 500 V (TA89) 6 × batteries AAA (LR03) Manuel d’utilisation de la batterie |
