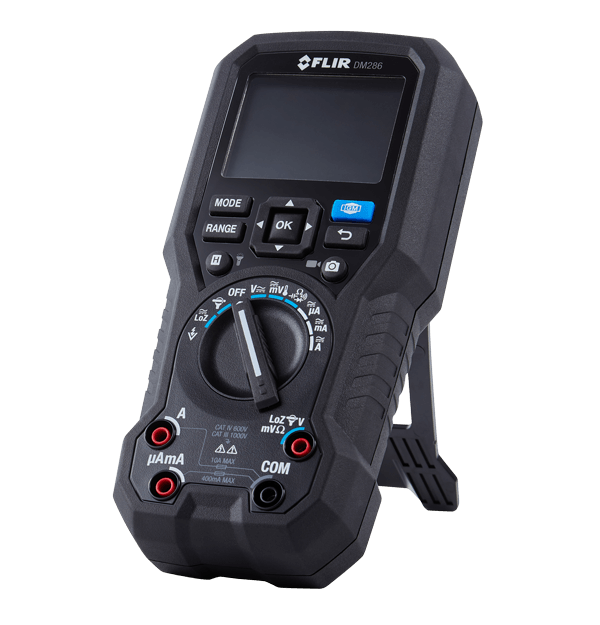

Le multimètre d’imagerie industrielle Flir DM286 est l’outil ultime pour les inspecteurs en électricité à la recherche d’un moyen sûr, précis et efficace d’identifier, de documenter et de partager les résultats. Grâce à l’IGM™ (Infrared Guided Measurement, Mesure guidée par infrarouge) et au système MSX® (Multi-Spectral Dynamic Imaging, Imagerie dynamique multispectrale), vous pouvez identifier en toute sécurité les dangers avant tout contact. Le puissant multimètre peut capturer et stocker jusqu’à 30 000 images et 100 fichiers journaux, avec la possibilité d’enregistrer des clips vidéo thermiques et visuels. Diffusez des données en temps réel depuis le DM286 vers votre appareil mobile. Utilisez l’application Meterlink® pour capturer rapidement et efficacement des mesures, des images et des vidéos à des fins d’analyse, de tendances et de partage.
La précision commence par la sécurité.
Localisez en toute sécurité les problèmes potentiellement dangereux sans contact direct à l’aide de Flir IGM. MSX vous offre une clarté inégalée en intégrant des bords et des contours détaillés sur les images thermiques.
Le Flir DM286 est équipé d’une lampe de travail LED intégrée pour une meilleure visibilité dans les zones sombres ou mal éclairées, de deux blocs-batteries rechargeables au lithium polymère pour un fonctionnement tout au long de la journée et d’un test de chute de 2 m pour la durabilité.
Utilisez l’application Flir Meterlink pour capturer et comparer rapidement et efficacement les mesures, analyser et partager des images et des vidéos radiométriques et créer des rapports.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 160 × 120 (19 200 pixels) |
| Valeurs affichées | 6 000 |
| Tension CA/CC | 1 000 V CA RMS ±(1.0％＋3) 1 000 V CC ±(0,09 %+3) |
| Ampères CA/CC | 10,00 A CA (RMS) ±(1,5 % + 3) 10,00 A CC ±(1,0 % + 3) |
| Connectivité | BLE Bluetooth |
| Données image et optiques | |
|---|---|
| Champ de vision - Visuel | 71° × 56° |
| Détecteur thermique | Microbolomètre ®Lepton de FLIR |
| Fréquence d’images | 9 Hz |
| Mise au point | Fixe |
| Mise au point visuelle et FOV | Mise au point fixe, 71° × 56° CdV |
| Modes d’imagerie | MSX thermique (Imagerie dynamique multi-spectrale) Caméra thermique uniquement Caméra numérique uniquement |
| Palettes de couleurs | Iron, rainbow, arctic, white hot et black hot (Fer, Arc-en-ciel, Arctique, Blanc chaud et Noir chaud) |
| Réponse spectrale | 8–14 µm |
| Résolution IR | 160 × 120 (19 200 pixels) |
| Résolution visuelle | 2 MP (1 600 × 1 200 pixels) |
| Sensibilité IR | 150 mK (0,15 °C) |
| Mesure et analyse | |
|---|---|
| Ampères CA/CC | 10,00 A CA (RMS) ±(1,5 % + 3) 10,00 A CC ±(1,0 % + 3) |
| Capacitance | 10,00 mF ±(±4,0 %) |
| Cycle d'étalonnage | Une fois par an, recommandé |
| Fréquence de mesure | 3 relevés par seconde |
| Fréquencemètre | 100,00 kHz ±(0,1 % + 5) |
| mVolt CA/CC | CA 600,0 mV ±(1,0 %+3) CC 600,0 mV±(0,2 % + 3) |
| Plage de température | –5°C à 300°C |
| Précision de mesure de la température | ±3 °C ou ± 3 % de la mesure (selon la valeur la plus élevée) pour les températures > 25 °C ±5 °C pour les températures -10 °C à 25 °C |
| Résistance | 6,000 MΩ ±(0,9 % + 5), 60,00 MΩ ±(3,0 % + 5) |
| Résolution de température | 0,1 °C |
| Sensibilité thermique | 150 mK (0,15 °C) |
| Seuil de vérification de continuité | 10–100 Ω |
| Température, thermocouple de Type K | -40 °C à 400 °C DMM ± (1,0 % + 3 °C) / IGM ± (1,0 % + 5 °C) |
| Tension CA/CC | 1 000 V CA RMS ±(1.0％＋3) 1 000 V CC ±(0,09 %+3) |
| Test de diodes | 1,500 V ± 0,9 % |
| V LoZ CA/CC | 1 000 V CA (RMS) ou 1 000 V CC ±(1,3 % + 4) |
| Valeurs affichées | 6 000 |
| VFD | CA V : 1 000 V CA (RMS), ±(1,3 % + 4) à 45∽65 Hz |
| Communication et stockage des données | |
|---|---|
| Capacité de stockage d’images | Jusqu’à 30 000 |
| Connectivité | BLE Bluetooth |
| Dispositif de stockage | eMMC 4 Go |
| Enregistrement vidéo | Durée maximale de 50 minutes Durée maximale de 20 secondes pour la transmission de fichiers |
| Format du fichier image | Données radiométriques |
| Protocole de communication | METERLiNK |
| Stockage | 40 000 mesures par jeu de mémoire |
| Interface utilisateur | |
|---|---|
| Luminosité de l'affichage | Haut, Moyen, Bas |
| Écran | 2,8" |
| Alimentation | |
|---|---|
| Autonomie de la batterie | Environ 6,5 heures en mode IGM avec la luminosité de l’écran réglée sur une luminosité moyenne. Environ 10 heures en mode Multimètre (réglé sur luminosité moyenne). |
| Batterie | TA04, batterie lithium polymère rechargeable de 3 050 mAh. Deux fournies. |
| Détecteur de tension sans contact [NCV] | Oui |
| Mise hors tension automatique | Pour l’appareil de mesure : réglez sur ARRÊT, 2, 5 ou 10 minutes Pour la lampe de travail uniquement : réglez sur ARRÊT, 5, 15 ou 30 minutes |
| Informations générales | |
|---|---|
| Dimensions (L x l x h) | 20 cm × 9,6 cm × 5,6 cm |
| Inclus | 1 x multimètre thermique industrielle DM286 1 jeu de fils de test CATIV 600 V 1 jeu de pinces crocodiles CATIV 600 V 1 x type A vers câble micro-USB (avec capacité de transfert de données) 1 x thermocouple de type K (-30 °C à 260 °C) 1 x sacoche de transport souple 1 x guide de démarrage rapide FLIR 1 x carte de garantie FLIR 2 x pile rechargeable TA04 |
| Lampes de travail | x1 DEL |
| Mode de balayage | Analyse continue Ciblage des réticules et du pointeur laser. |
| Poids | 569 g sans batterie (environ) |
| Spécifications environnementales et certifications | |
|---|---|
| Alimentation du pointeur laser | ≤0,39 mW |
| Altitude de fonctionnement | 2 000 m |
| CEM | EN61326-1 |
| Certifications | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| Degré de pollution | 2,0 |
| Garantie | Garantie limitée de 10 anshttps://www.flir.com/testwarranty/ |
| Indice IP | IP40 |
| Longueur d'onde du laser | 640 nm à 660 nm |
| Paramètres d’émissivité | 0,10 à 1,00 (la valeur par défaut est de 0,95) ; effectuez une sélection parmi quatre préréglages ou réglez manuellement. |
| Sécurité | CEI 61010-1 CAT IV-600 V, CAT III-1 000 V |
| Temp. et humidité en fonctionnement | -10 °C à 30 °C, <85% RH 30°C à 40°C, <75% RH 40°C à 50°C, <45% RH |
| Température de stockage et humidité relative [HR] | -20 °C à 60 °C, 0–80 % (sans batteries) |
| Test de résistance aux chutes | 2 m |
| Type de laser | Classe I (rouge) |
| Accessoires | |
|---|---|
| Logiciel | Application FLIR METERLiNK® |
