FLIR EV45-T2
Adaptateur de test de chargeur EV avec fiche de type 2 et convertisseur de type 1
L’adaptateur de test du chargeur FLIR EV45-T2 EV est équipé d’une fiche CEI 62196-2 Type 2 intégrée, ce qui le rend idéal pour les stations de charge de type 2 ou les connecteurs muraux CA. Conçu pour les stations de charge CA de véhicules électriques (EVSE) de niveaux 1 et 2, il convient parfaitement à une utilisation résidentielle et commerciale. Maintenez la sécurité de la station de charge des véhicules électriques en vérifiant la terre de protection (PE) et le câblage électrique. Testez le dispositif d’interruption du courant de charge (CCID, charge current interrupt device) pour assurer la sécurité électrique. Vérifiez la sortie de courant maximale du chargeur de véhicules électriques, les tensions et la fréquence de charge de sortie pour d’autres contrôles de la performance et de la sécurité, avec la possibilité d’utiliser le multimètre FLIR DM286 IGM pour une solution de kit complète. La technologie Bluetooth® FLIR METERLiNK® du DM286 vous permet de vous connecter sans fil à l’application METERLiNK® sur les appareils mobiles, ce qui permet une documentation, une création de rapports et un partage des résultats instantanés.

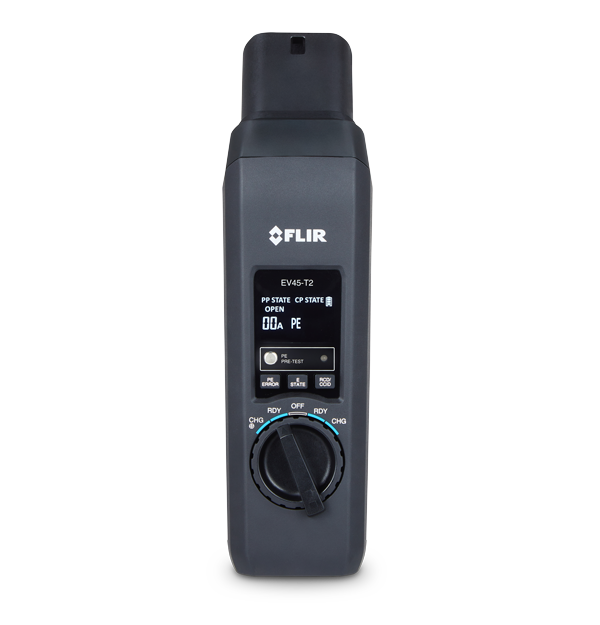

Indication complète de l’état du chargeur EV avec affichage LCD couleur
Spécifications
| Highlighted | |
|---|---|
| Safety Category | CAT II-300 V, CEI 61010-1 |
| Mesure et analyse | |
|---|---|
| CP Error [E state] Simulation | Réussite/Défaut (signal CP court-circuité vers PE) |
| CP State Simulation | A (Déconnecté), B (Connecté), C (En charge), D (En charge avec ventilation), E (Erreur) |
| Input Type | Bornes de mesure : Sortie L1, L2, L3, N, PE à des fins de test uniquement : Max. 250 V (monophasé) / 430 V (triphasé), 50 / 60 Hz, CAT II 300 V, Max. 10 A |
| PE Error Simulation | Réussite/défaut (interruption du conducteur PE) |
| PE Pre_Test | Réussite/défaut (> 50 V CA/CC entre le conducteur PE et le capteur tactile) |
| PP State Simulation | Ouvert, 13 A, 20 A, 32 A, 63 A |
| RCD_CCID Trip Test | Réussite/Défaut (test d’activation du RCD/CCID une fois déclenché) |
| Voltage Phase Indication | L1, L2, L3 |
| Communication et stockage des données | |
|---|---|
| Connector Types | T2 (intégré), type 1 (convertisseur inclus) |
| Output | (Facultatif) DM286 : État CP C/D pour la tension CA avec mesure de fréquence (Hz) (en option) IM75-2 : État CP B pour test d’isolation de câble EV |
| Alimentation | |
|---|---|
| Battery Life | Environ 100 heures, avec des batteries alcalines |
| Battery Type | Quatre batteries alcalines AAA |
| Informations générales | |
|---|---|

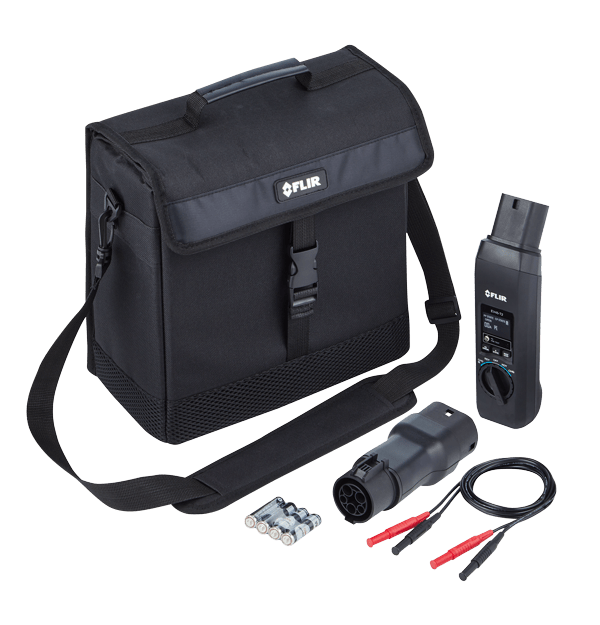

| Box Contents | EV45-T2 Convertisseur pour le type 1 Étui de transport Fils de test Quatre batteries AA Manuel d’utilisation |
| Size [L x W x H] | 237 mm × 65 mm × 56 mm |
| Spécifications environnementales et certifications | |
|---|---|
| Certifications | ETL, CE, RCM |
| EMC | EN61326-1 |
| Operating Altitude | 2 000 m |
| Operating Ambient Temperature and Relative Humidity [RH] | -10 °C à 30°C, HR <85 % 30°C à 40°C, HR <75 % 40°C à 50°C, HR <45 % |
| Safety Category | CAT II-300 V, CEI 61010-1 |
| Storage temperature and relative humidity [RH] | -20 °C à 60 °C, HR 0 à 80 % (sans batterie) |
| Warranty | Garantie limitée de trois ans https://www.flir.com/testwarranty/ |
