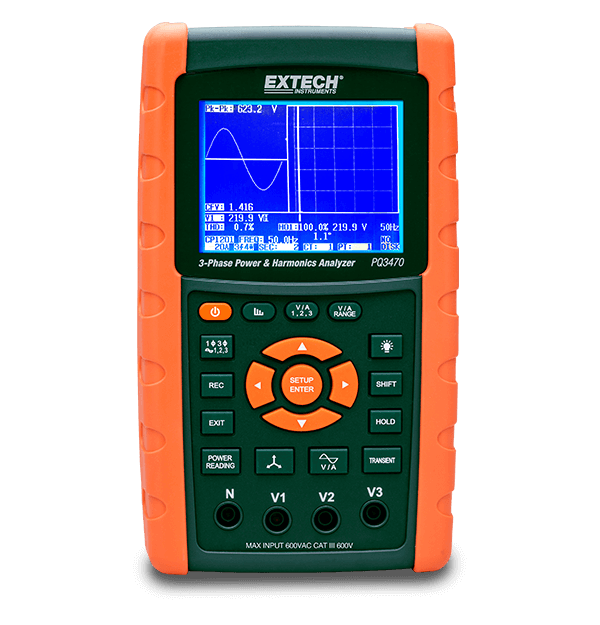

Extech PQ3470
3-Phase Graphical Power & Harmonics Analyzer/Datalogger
The Extech PQ3470 is a 3-phase Graphical Power and Harmonics Analyzer/Datalogger capable of logging up to 30,000 sets of measurements on a removable SD memory card. The meter features a 3-phase voltage or current unbalanced ratio (VUR, AUR) and unbalanced factor, a wide sampling rate range (2 seconds to 2 hours), and a built in clock and calendar. It is capable of capturing transient events such as dip, swell, and outage with programmable threshold (%). Complete with 4 voltage leads with alligator clips, 8 AA batteries, SD card, 100 V - 240 V AC adaptor, and a case. Clamp probes sold separately.
Spécifications
| Caractéristiques générales | |
|---|---|
| Courant CA | up to 3000A (depends on the current clamp probes used) |
| Facteur de crête | 1.00 to 99.99 |
| Facteur de puissance | 0.00 to 1.00 |
| Fréquence | 45Hz to 65Hz |
| Harmoniques | 1 to 50th |
| Mémoire | 30,000 readings (2GB SD memory Card) |
| Phase | -180 ° to +180° |
| Plage d'entrée | 200mV, 300mV, 500mV, 1V, 2V, 3V (user-selectable) |
| Précision de base de la fréquence | ±0.1Hz |
| Précision de base de la phase | ±1° |
| Précision de base de la plage d’entrée | ±(0.5% of reading) |
| Précision de base de la puissance active | ±(1.0% of reading) |
| Précision de base de la puissance apparente | ±(1.0% of reading) |
| Précision de base de la puissance réactive | ±(1.0% of reading) |
| Précision de base de la tension CA | ±(0.5% of reading) |
| Précision de base de la tension CA de crête | ±(5%) |
| Précision de base de l’énergie active | ±(2.0% of reading) |
| Précision de base de l’énergie apparente | ±(2.0% of reading) |
| Précision de base de l’énergie réactive | ±(1.0% of reading) |
| Précision de base des harmoniques | ±2% (1 to 20); ±4% (21 to 31) |
| Précision de base du courant CA | ±(0.5% of reading) |
| Précision de base du courant CA de crête | ±(5%) |
| Précision de base du facteur de crête | ±(5%) |
| Précision de base du facteur de puissance | ±0.04 |
| Puissance active | 9.999MW |
| Puissance apparente | 9.999MVA |
| Puissance réactive | 9.999MVAR |
| Tension CA | 600.0V |
| Valeurs efficaces (TRMS) | Yes |
| Énergie active | 0.0kWh to 9.999MWH |
| Énergie apparente | 0.0KVAh to 9.999MVAH |
| Énergie réactive | 0.0kVARh to 9.999MVARH |
| Détails supplémentaires | |
|---|---|
| Alimentation | 8 × AA (1.5V) batteries |
| Catégorie de sécurité | CATIII - 600V |
| Certifications | CE, UL |
| Dimensions | 8.86 × 4.92 × 2.52" (225 × 125 × 64mm) |
| Garantie | 2 years |
| Poids | 2.2lbs (1010g) |
