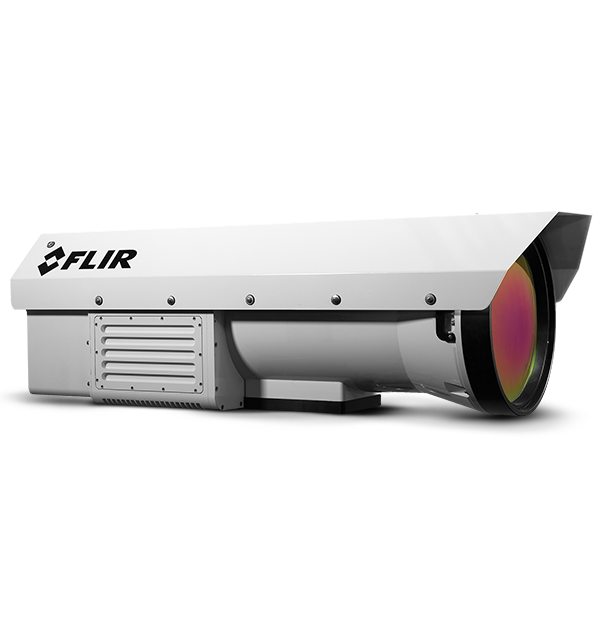

FLIR RS6800
Caméras infrarouges MWIR haute vitesse
La solution FLIR RS6800 est un système de caméra infrarouge longue portée multi-application conçu pour le suivi à distance, la signature de cibles, la recherche et les applications scientifiques. La caméra FLIR RS6800 est un instrument radiométrique robuste, extrêmement performant et riche en fonctionnalités qui résiste aux environnements de banc d’essai les plus hostiles
Spécifications
| Highlighted | |
|---|---|
| Résolution du détecteur | 640 x 512 |
| Résolution | 640 x 512 |
| Pas du détecteur | 25 µm |
| Gamme spectrale | 3,0 à 5,0 µm |
| Type de détecteur | Antimoniure d'Indium (InSb) |
| Ouverture f de la caméra | f/5 |
| Plage dynamique | 14 bits |
| Sensibilité thermique (NETD) | < 20 mK |
| Fréquence d’images [plein écran] | 565 Hz |
| Temps d’intégration | 480 ns à 687 s |
| Mise au point | Objectif motorisé avec autofocus et athermalisation active |
| Données image et optiques | |
|---|---|
| Capacité de stockage en électrons d'un pixel | 11,0 millions d’électrons |
| Efficacité opérationnelle | > 99,5 % (99,9 % typique) |
| Fréquence d’images [plein écran] | 565 Hz |
| Gamme spectrale | 3,0 à 5,0 µm |
| Lecture | Instantané |
| Mise au point | Objectif motorisé avec autofocus et athermalisation active |
| Modes de lecture | Asynchrone intégré pendant la lecture ; asynchrone intégré, puis lecture |
| Modes fenêtrage | Défini par l’utilisateur |
| Objectifs disponibles | Zoom longue portée continu 120 – 1 200 mm (10x) HFOV de 7,6 ° à 120 mm, HFOV de 0,76 ° à 1 200 mm |
| Objectifs macro/microscopes | NA |
| Ouverture f de la caméra | f/5 |
| Palettes analogiques | 8 bits sélectionnable |
| Pas du détecteur | 25 µm |
| Plage dynamique | 14 bits |
| Protocole des données numériques | Gigabit Ethernet et CameraLink Full par fibre simultanés (ou CoaXpress) |
| Refroidissement du capteur | Cycle fermé rotatif |
| Résolution | 640 x 512 |
| Résolution du détecteur | 640 x 512 |
| Sensibilité thermique (NETD) | < 20 mK |
| Superposition analogique | Personnalisable (IRIG-B, Date, Temps d’intégration, Temp. interne, Fréquence d’images, Mode de synchronisation, Heures plus fraîches) |
| Temps d’intégration | 480 ns à 687 s |
| Type de détecteur | Antimoniure d'Indium (InSb) |
| Vidéo HD | (720p, 50/59/60 Hz, SMPTE 296M) (1080p, 25/29/30 Hz, SMPTE 274M) |
| Zoom | Zoom numérique 1–4x, panoramique |
| Mesure et analyse | |
|---|---|
| Contrôle de gain automatique | Manuel, linéaire, égalisation plateau, ROI, DDE |
| Précision | NA |
| Communication et stockage des données | |
|---|---|
| Modes de synchronisation | Genlock ; IRIG-B ; Sync In, Sync Out, Trigger In |
| Vidéo analogique | NA |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] - Avec pare-soleil | (927 x 315 x 290 mm) (36,5 x 12,4 x 11,4 po) |
| Poids | 34,926 kg |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC |
| Spécifications environnementales et certifications | |
|---|---|
| Altitude | 0 à 40 000 pieds en fonctionnement ; 0 à 70 000 pieds à l’arrêt |
| Fixation | 9 × 1/4"-20 |
| Plage de températures de fonctionnement | -40 °C à +50 °C (-40 °F à 122 °F) |
| Plage de températures de stockage | -55 °C à 80 °C (-67 °F à 176 °F) |
| Zones de détection | 40 G, impulsion semi-sinusoïdale de 11 ms 1/4 / vibration RMS aléatoire de 4,3 G, sur l’ensemble des 3 axes |
