RS8480

Caméra scientifique HD MWIR pour les mesures radiométriques à longue portée

Conçue pour les chercheurs, les ingénieurs et les scientifiques qui utilisent l'imagerie longue portée qui ont besoin d'extraire plus d'informations des objets distants et en mouvement rapide, la FLIR RS8480 intègre l'imagerie MWIR HD 1280 × 1024 à la série RS éprouvée.

Avec quatre fois plus de pixels qu’un détecteur de 640 × 512 et 2 fois l’échantillonnage linéaire sur l’objet, il fournit les détails spatiaux nécessaires pour détecter, identifier et mesurer avec plus de confiance dans des applications allant des essais de missiles et de fusées à la signature de cible, l’analyse de panaches et la recherche extérieure à grande échelle.

Un zoom métrique continu de 50 à 250 mm, extensible jusqu’à 150 à 750 mm avec le multiplicateur afocal 3x en option, permet à ce détail de fonctionner sur des distances exigeantes, tandis que les données radiométriques étalonnées de chaque pixel et chaque image transforment l’imagerie en mesure défendable. La synchronisation de la plage de mesure, l’acquisition synchronisée et le flux de travail familier de FLIR Research Studio rendent le RS8480 facile à intégrer dans les environnements de test établis, le tout dans un châssis robuste IP65-rated.

Avec la RS8480, vous ne voyez pas seulement l’objet, vous le mesurez.

Quatre fois plus de détails. Même configuration de plage.
Avec une résolution MWIR HD de 1280 × 1024, le RS8480 délivre quatre fois plus de pixels qu’un détecteur de 640 × 512 et 2 fois plus d’échantillonnage linéaire sur les objets. Cela signifie plus de détails là où cela est important, en aidant les équipes à détecter, identifier, suivre et mesurer les cibles distantes avec plus de confiance.
La RS8480 fournit des données radiométriques étalonnées à partir de chaque pixel et de chaque image, transformant l'imagerie thermique en données qui peuvent être quantifiées, synchronisées et analysées. Des signatures de cibles et du comportement des panaches à la température et à l’éclat, le résultat est la preuve que votre équipe de test peut réellement travailler avec.
Conservez la plateforme éprouvée de la série RS, le zoom métrique continu de 50 à 250 mm, le montage familier, le modèle d’étalonnage et le flux de travail FLIR Research Studio, puis étendez votre portée à 150 à 750 mm avec le multiplicateur afocal 3x en option. Plus de capacités, sans transformer une mise à niveau HD en un nouveau projet d’intégration.

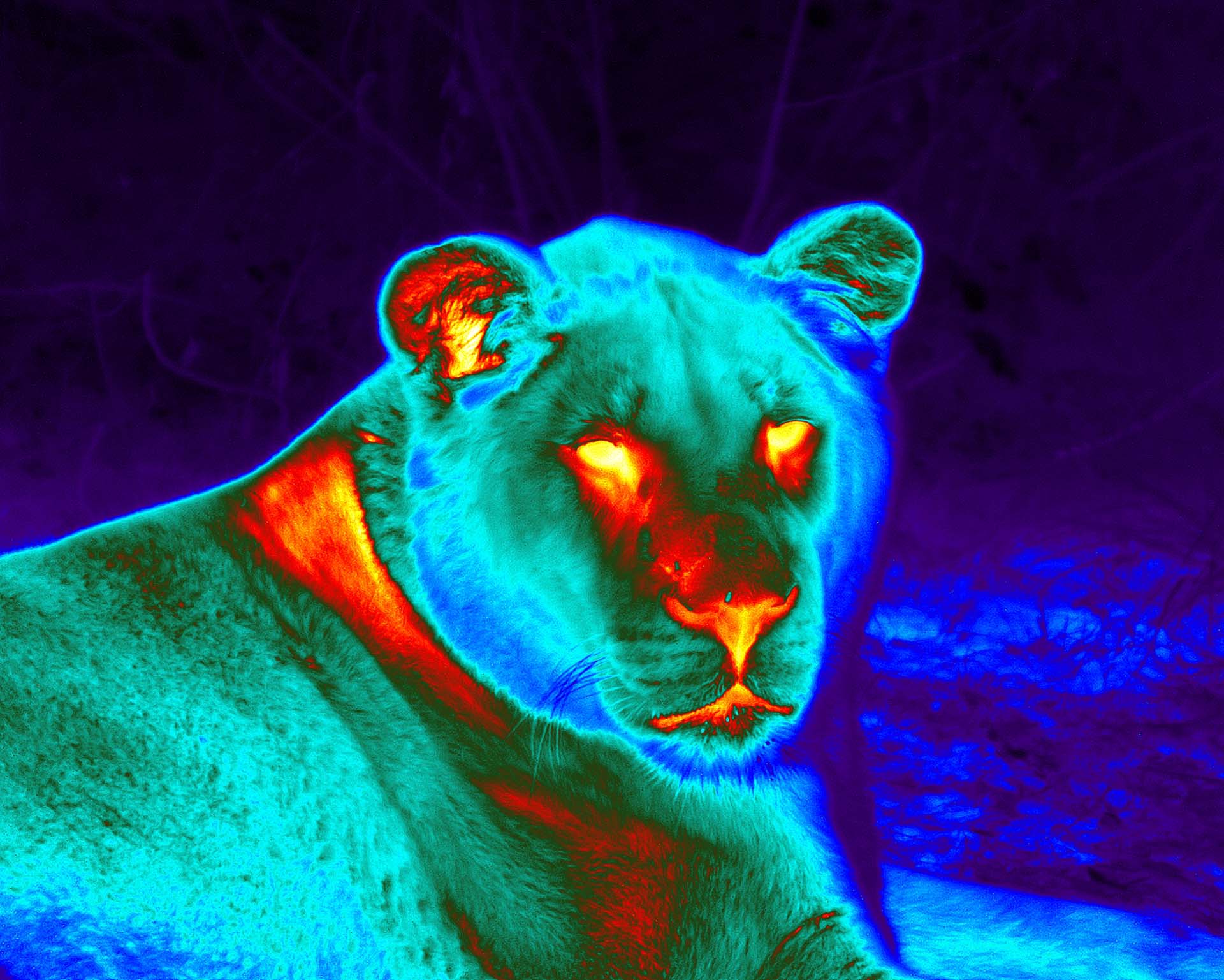

Product showcase image
Pourquoi maintenant · Pixels sur la cible

La distance élimine les détails. La résolution la remet en place.

Les cibles sont petites et éloignées. Les pixels que vous placez sur un objet déterminent si vous détectez, identifiez et mesurez en toute confiance, ou devinez. Les caméras refroidies par VGA sont à court de détails aux distances qui comptent.

Détectez et identifiez plus tôt

Plus de pixels sur la cible signifie des contours plus nets, une classification plus précoce et moins de pistes ambiguës à longue portée.

Radiométrie plus fine

Une distance d’échantillonnage au sol plus petite par pixel améliore la signature, le panache et la mesure de température sur la même optique.

Pas de pénalité pour la plate-forme

Jusqu’à présent, la technologie HD MWIR signifiait une caméra plus grande et différente. Le saut de détails ne devrait pas vous coûter votre configuration de plage éprouvée.

Une nouvelle vue · Sur un terrain familier

Nouveau capteur HD. La plateforme RS en laquelle vous avez confiance.

Nous avons associé un nouveau capteur MWIR HD au châssis RS6780 éprouvé. La résolution est ce qui a changé : tout ce qui rend la plateforme prête pour la plage reste le même.

MWIR HD 1 280 × 1 024

Quatre fois plus de pixels qu’un détecteur VGA 640 × 512 — échantillonnage linéaire 2x sur la cible.

Détecteur MWIR SLS chaud

Pas de 8 μm, fonctionnement 120 K, f/4, 3,4 à 5,1 μm. Un fonctionnement plus chaud que l’InSb/MCT existant signifie un MTBF plus froid de 27 000 heures.

Même optique à zoom continu

Zoom métrique de 50 à 250 mm, extensible jusqu’à 750 mm avec focale 3×. Les éléments optiques déjà présents dans votre flotte.

Même flux de travail Research Studio

Mêmes étalonnages, même logiciel d’acquisition et d’analyse. Aucun nouvel outil à apprendre.

Résolution · Pixels sur la cible

Lorsque l’objet devient plus petit, la réponse ne devrait pas l’être.

Le détecteur 1280 × 1024 du RS8480 capture quatre fois les pixels de 640 × 512 VGA et effectue un échantillonnage linéaire 2x sur le même objet. Ces informations spatiales supplémentaires aident les équipes de distance à préserver plus de détails à distance.

4×
pixels de 640 × 512 VGA
2×
échantillonnage linéaire sur l’objet
640 × 512
Référence VGA
1 280 × 1 024
RS8480 HD
Radiométrie · Données, pas seulement vidéo

Il est utile de le voir. La mesure est le point.

Le RS8480 produit des données radiométriques étalonnées par pixel et par image, de sorte que chaque image peut devenir des informations quantitatives pour l’analyse de la température et du rayonnement plutôt que d’afficher des images seules.

L’étalonnage en usine comprend la compensation de la dérive ambiante et des mesures précises par zoom. La plage de température standard couvre 0 °C à 350 °C (32 °F à 662 °F), avec des mesures jusqu’à 3 000 °C à l’aide d’un filtre ND sur l’objectif de 50 à 250 mm.

Lorsque le livrable est une mesure, une image ne suffit pas.













Synchronisation · Synchronisation de niveau de portée

Sur une plage de test, la synchronisation est
partie de la mesure.

La synchronisation IRIG-B avec une gigue inférieure à 10 μs, un horodatage TSPI précis, des E/S de déclenchement et de synchronisation, une synchronisation à trois niveaux et une prise en charge du verrouillage aident à placer chaque image dans la chronologie de test plus large et à synchroniser le RS8480 avec d’autres instruments de portée.



































Spécifications

En surbrillance
Résolution IR 1280 × 1024 (HD)
Résolution 1280 × 1024 (HD)
Distance entre les pixels 8 µm
Gamme spectrale 3,4 µà 5,1 m
Type de détecteur HOT MWIR SLS, fonctionnement 120 K
Ouverture f de la caméra f/4.0
Plage dynamique 14 bits
Fréquence d’images [plein écran] GigE ~45 Hz ; CoaXPress ~60 Hz
Temps d’intégration 480 ns pour une fréquence d’images maximale
Plage de températures en option 0 °C - 350 °C standard ; à 3 000 °C avec filtre ND
Mise au point CdV/mise au point motorisé(e)
Données image et optiques
Champ de vision (CdV) CdV/mise au point motorisé(e)
Distance entre les pixels 8 µm
Efficacité opérationnelle ≥> 99,4 %
Fréquence d’images [plein écran] GigE ~45 Hz ; CoaXPress ~60 Hz
Gamme spectrale 3,4 µà 5,1 m
Interface de l'objectif Métadonnées de longueur focale par image
Mise au point CdV/mise au point motorisé(e)
Modes fenêtrage Fenêtrage souple pouvant atteindre 16 x 4 (paliers de 16 colonnes, 4 rangées)
Optiques disponibles Optique standard : 50 mm à 250 mm zoom
métrique continu Optique étendue : 150 mm à 750 mm avec 3× multiplicateurs afocal
Ouverture f de la caméra f/4.0
Plage dynamique 14 bits
Protège-objectif Accessoire en option : Couvercle d’objectif motorisé ; 3× objectifs afocal (s’étend jusqu’à 150 mm - 750 mm)
Refroidissement du capteur Rotatif en circuit fermé
Résolution 1280 × 1024 (HD)
Résolution IR 1280 × 1024 (HD)
Sensibilité thermique_NETD [typique] 38 mK typique (remplissage du puits à 30 °C à 50 %)
Temps d’intégration 480 ns pour une fréquence d’images maximale
Type de détecteur HOT MWIR SLS, fonctionnement 120 K
Mesure et analyse
Compensation de la dérive ambiante [avec étalonnage en usine] Oui
Contrôle de gain automatique Manuel, linéaire, égalisation de plateau, DDE
Plage de températures en option 0 °C - 350 °C standard ; à 3 000 °C avec filtre ND
Précision ≤100°C ±2°C (±1°C typique), >100°C ±2 % de la lecture (±1 % typique)
Communication et stockage des données
Interface GigE Vision + CoaXPress ; commande/contrôle RS-232 ; sortie vidéo SDI
Mode accéléré Temporisation IRIG-B : gigue <10 μs
Modes de synchronisation Déclencheur, entrée/sortie, synchronisation à trois niveaux, verrouillage, IRIG-B ; horodatage TSPI précis
Informations générales
Dimensions [L x P x H] 544 mm × 177,8 mm × 213,9 mm (21,43 po × 7 po × 8,42 po) - (sans 3x) ; 726,44 mm × 243,38 mm × 240,74 mm (28,6 po × 9,582 po × 9,478 po) - (avec 3x)
Poids Sans afocal 3x : 12,7 kg (28 lb), avec afocal 3x : 16,78 kg (37 lb)
Alimentation
Alimentation 24 VCC (<24 W en régime permanent)
Spécifications environnementales et certifications
Fixation 5 trous × taraudés 1⁄4" -20, 2 trous taraudés 3/8" -16
Indice IP IP65 robuste, étanche
Plage de températures de fonctionnement -20 °C à 50 °C (-4 °F à 122 °F)

Ressources et assistance

Datasheet

Fiche technique du FLIR RS8480

Télécharger

Datasheet

FLIR RS8480 Datasheet

Télécharger
