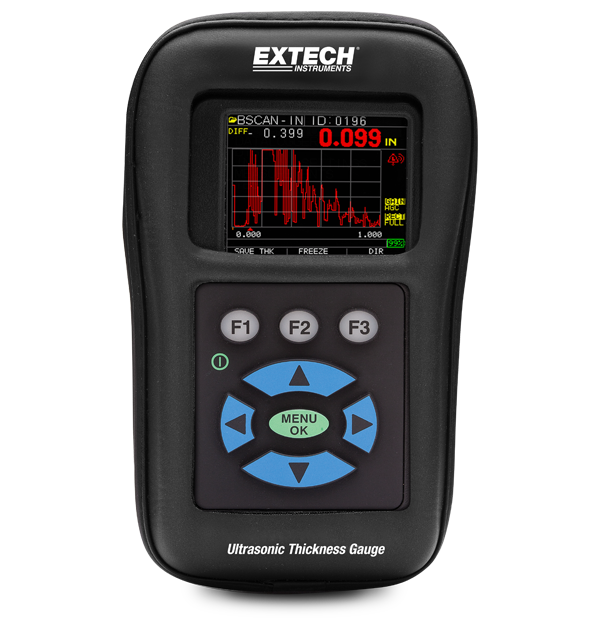

Extech TKG250
Enregistreur de données/jauge d’épaisseur ultrasonique numérique avec une fonction de forme d’onde couleur
Le modèle Extech TKG250 est un enregistreur de données/une jauge d’épaisseur ultrasonique numérique avec une fonction de forme d’onde couleur. Il propose des jauges d’épaisseur conçues dans un boîtier compact, portable et robuste, idéal pour une utilisation sur le terrain. La technologie ultrason permet d’effectuer des mesures d’épaisseur non destructives sur les structures principalement composées d’acier. Le modèle enregistre jusqu’à 100 000 mesures et peut être exporté vers Excel® pour une analyse plus approfondie. Fourni avec un étui de protection, une bouteille de liquide de refroidissement de 2 oz, 2 piles AA, un transducteur de 5 MHz, une mallette de transport rigide, un câble USB et un logiciel d’exportateur.
Spécifications
| Caractéristiques générales | |
|---|---|
| A-Scan (onde live) | Réglage total du gain par intervalle de 1 dB ou AGC, main bang blank, espace vierge après le premier écho reçu, plage de mesures y compris un zoom automatique pour centrer les échos indépendamment des matériaux et de la rectification |
| Alarme | Signal sonore ; affichage et clavier clignotant ; retour de vibrations |
| B-Scan (section transversale) | Affiche une section transversale de la zone à inspecter sans corrélation avec la distance |
| Gain | Par intervalle de 1 dB de 20 à 90 dB ou Contrôle de gain automatique (AGC) de la forme d’onde |
| Mode de rectification | RF, demi-onde positive, demi-onde négative et redressement pleine onde |
| Mode différentiel | Affiche la différence entre la valeur de mesure actuelle et une valeur de référence saisie par l’utilisateur |
| Mode vitesse | Affiche la vitesse de propagation acoustique du son pour mesurer l’épaisseur des matériaux inconnus |
| Mémoire | Enregistre 50 000 mesures (extensibles jusqu’à 100 000) et 5 000 formes d’onde |
| Écho-écho | Mesure uniquement l’épaisseur du métal (la peinture et le revêtement n’ont aucune répercussion sur la valeur d’épaisseur de base du matériau) |
| Épaisseur de l’acier | Sonde 5 MHz : 1,0 à 508 mm (0,040 à 20 po) ; Sonde 10 MHz : 0,76 mm à 50,8 mm (0,030 po à 2 po) |
| Étalonnage de la vitesse matérielle | 0,508 à 18,699 mm/µS (0,200 à 0,7362 po/µS) |
| Détails supplémentaires | |
|---|---|
| Alimentation | 2 × piles AA (1,5 V) |
| Certifications | CE |
| Garantie | 2 ans |
| Indice IP | IP54 |
