Flir T540 risolve 10 importanti sfide operative e di manutenzione in una sola volta

La Cina sta investendo in impianti fotovoltaici (PV) a un ritmo rapido e sta diventando un mercato core, con oltre il 40% della capacità globale. Mentre il futuro della produzione di energia fotovoltaica è promettente, il settore deve affrontare sfide significative: intermittenza, fluttuazioni di uscita, scarsa accuratezza, elevati rischi operativi e le inefficienze che derivano dalle operazioni e dalla manutenzione tradizionali (O&M). Tutte queste barriere rischiano di ostacolare lo sviluppo del settore.

Molte aziende si rivolgono alla tecnologia di imaging a infrarossi come strumento per superare queste sfide. Le termocamere come Flir T540 sono preziose per la manutenzione predittiva in impianti di produzione di energia su larga scala. Infatti, una base solare idro-veno integrata da 80 GW nella Cina sud-occidentale ha utilizzato la T540 con un doppio campo visivo per affrontare con successo i principali problemi di O&M.

Scenario applicativo di base: Copertura completa della catena per O&M delle centrali elettriche

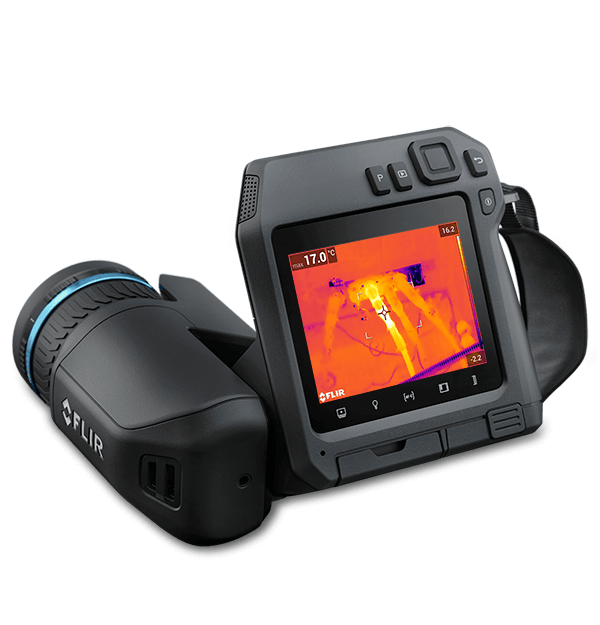

La termocamera professionale Flir T540, abbinata all'obiettivo FlexView a doppio campo visivo, è un potente strumento per PV O&M. Senza la sostituzione manuale dell'obiettivo, consente il passaggio immediato tra un FOV standard a 24° e un FOV con teleobiettivo a 14°, garantendo una localizzazione dei guasti efficiente e precisa. Basato sulle condizioni in loco e con la termografia nel proprio toolkit, il team O&M ha sviluppato una strategia di “prevenzione proattiva” che bilancia l’efficienza e l’accuratezza delle ispezioni, riducendo significativamente i costi e i tempi di O&M.

Ispezione del modulo: Individuazione di guasti nelle unità di generazione di energia di base

Rilevazione effetti punto caldo

Problemi come ombreggiatura, danni o guasti ai diodi appaiono tutti come aree con punti caldi con differenza di temperatura >5 °C attraverso una termocamera. Flir T540 identifica accuratamente queste zone, consentendo riparazioni entro 24 ore e prevenendo una perdita di alimentazione del 20-50%.

Rilevazione di micro-crack e a freddo

Le micro-crepe o i giunti di saldatura a freddo creano modelli lineari o a rete a bassa temperatura (differenza di ~1 °C). La T540 cattura questi difetti sottili, consentendo riparazioni entro 72 ore e prolungando la durata del modulo.

Rilevazione degradazione PID

Il PID causa zone ad alta temperatura a forma di striscia lungo i bordi del modulo. La T540 rivela chiaramente questi modelli, consentendo la risoluzione entro 7 giorni per prevenire un’ulteriore degradazione.

Ispezione delle apparecchiature: Garantire un funzionamento stabile dei dispositivi critici

Ispezione scatola inverter e trasformatore

I punti di surriscaldamento di dissipatori e terminali sono tutti rilevabili tramite la termografia, prevenendo il burnout delle apparecchiature e migliorando l'efficienza di conversione del 3%–5%.

Ispezione banco batterie

La T540 rileva il surriscaldamento localizzato o l'aumento anomalo della temperatura, prevenendo il degrado o il danneggiamento delle prestazioni.

Ispezione di sbarre di distribuzione isolate

Il T540 può rilevare precocemente un contatto o un invecchiamento dell'isolamento scadenti, prevenendo cortocircuiti o rischi di incendio.

SVG e cavi in ingresso

Gli aumenti di temperatura anomali nei moduli di potenza SVG, nei reattori e nei giunti dei cavi possono essere rilevati precocemente, prevenendo la degradazione e i tempi di inattività.

Ispezioni più sicure

Con il doppio obiettivo FOV, la T540 consente di rilevare precocemente i cortocircuiti mentre si utilizza la termocamera a distanza di sicurezza.

Struttura di supporto e ispezione meccanica

Le anomalie di temperatura causate da deformazioni o componenti allentati vengono rivelate con la termografia, consentendo una regolazione tempestiva per ridurre la perdita di alimentazione.

Ispezione della linea di trasmissione

I punti caldi causati da un contatto inadeguato o da un sovraccarico sulle linee di trasmissione possono essere facilmente identificati per la riparazione.

Dal caso reale di cui sopra, è chiaro che la termocamera professionale Flir T540, combinata con l’obiettivo FlexView a doppio campo visivo, rimodella il sistema di funzionamento e manutenzione delle fotovoltaiche. Migliorando l'efficienza della produzione di energia, riducendo i costi di manutenzione e manutenzione, rafforzando il controllo dei rischi per la sicurezza, la T540 guida il settore verso un modello di "prevenzione proattiva" attraverso l'integrazione tecnologica e l'espansione degli scenari, consentendo infine uno sviluppo di alta qualità.
