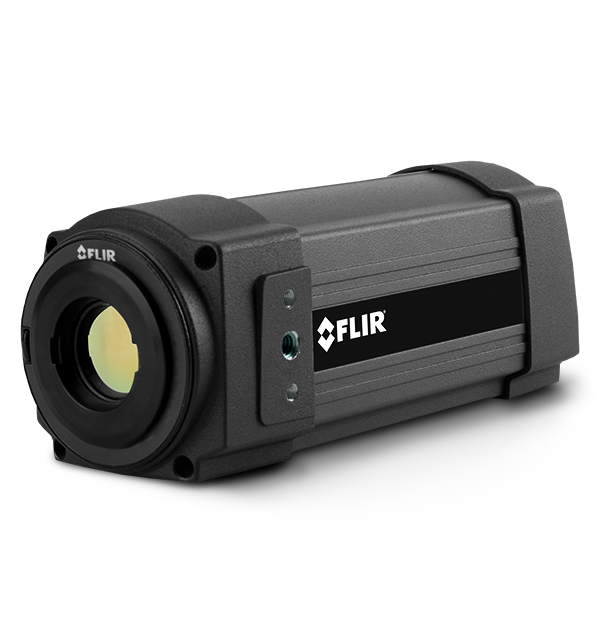

Flir A310
Sensori di temperatura IR per il monitoraggio di attrezzature critiche
This product is discontinued.
We recommend the Sensore intelligente Axxx-Series as a great replacement.
Need support with the Flir A310? Check out our support resources below.
FLIR A310 è una termocamera fissa che può essere installata praticamente dovunque, per monitorare attrezzature critiche ed altre proprietà di valore. È progettata per la salvaguardia dell'impianto e la misurazione delle differenze di temperatura, al fine di determinare la criticità di una data situazione. Sarà quindi possibile identificare i problemi prima che si trasformino in costosi guasti, prevenendo tempi di inattività e migliorando la sicurezza dei lavoratori.
Specifiche
| Evidenziato | |
|---|---|
| I/O digitale, tipo di connettore | Morsettiera a 6 poli inseribile |
| Ingressi digitali | 2 isolati otticamente, 10–30 V CC |
| Uscita digitale Utilizzo | Come funzione di ALLARME, uscita verso dispositivo esterno (impostato da programma) |
| Uscite digitali | 2 opto-isolated, ON = alimentazione (max. 100 mA), OFF = aperto |
| Streaming video via Ethernet | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| EMC | •EN 61000-6-2 (immunità) •EN 61000-6-3 (emissioni) •FCC 47 CFR Parte 15 Classe B (emissioni) |
| numero f | 1,3 |
| Frequenza immagine | 565 Hz |
| Sensibilità termica/NETD | <0,05 °C a +30 °C (+86 °F)/50 mK |
| Accuratezza | ±2 °C (±3,6 °F) o ±2% della lettura |
| Funzioni di allarme | 6 allarmi automatici su qualsiasi funzione di misurazione selezionata, input digitale, temperatura camera, timer |
| Uscita allarme | Output digitale, log, archiviazione immagini, invio file (ftp), email (SMTP), notifica |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 0 |
| Comunicazione Ethernet | TCP/IP socket-based FLIR, proprietario |
| Ethernet | Controllo, risultati e immagine |
| Ethernet standard | IEEE 802.3 |
| Formati file | Standard JPEG, dati di misura 16 bit inclusi |
| I/O digitale, tensione d'alimentazione | 6–40 V DC, max 200 mA |
| I/O digitale, tensione d'isolamento | 500 V RMS |
| I/O digitale, tipo di connettore | Morsettiera a 6 poli inseribile |
| Ingressi digitali | 2 isolati otticamente, 10–30 V CC |
| Ingresso digitale, utilizzo | Tag di immagine, (start/stop/generale), ingresso dispositivo esterno (letto da programma) |
| Protocolli Ethernet | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Streaming immagini via Ethernet | 16 bit 320 × 240 pixel a 4,5 Hz - Radiometrico |
| Streaming video via Ethernet | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| Supporto di memorizzazione | Memoria integrata per memorizzazione immagini |
| Tipo connettore Ethernet | RJ-45 |
| Tipo connettore video | connettore standard BNC |
| Tipo Ethernet | 100 Mbps |
| Uscita digitale Utilizzo | Come funzione di ALLARME, uscita verso dispositivo esterno (impostato da programma) |
| Uscita video | Uscita video composito, PAL e NTSC compatibile |
| Uscite digitali | 2 opto-isolated, ON = alimentazione (max. 100 mA), OFF = aperto |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 7,5-13 µm |
| Campo visivo (FOV) | 25° × 18,8° |
| Costante di tempo del sensore | Tipico 12 ms |
| Distanza minima di messa a fuoco | 0,4 m |
| Frequenza immagine | 565 Hz |
| Identificazione ottica | Automatico |
| Lunghezza focale | 18 mm |
| Messa a fuoco | Automatico o manuale (motore integrato) |
| Modalità FLIR Screen-EST | No |
| numero f | 1,3 |
| Pitch sensore | 25 µm |
| Risoluzione IR | 320 × 240 pixel |
| Risoluzione spaziale (IFOV) | 1,36 mrad |
| Sensibilità termica/NETD | <0,05 °C a +30 °C (+86 °F)/50 mK |
| Standard video | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Tavolozze colori | Tavolozze colori (Bianco e nero, Bianco e nero inv, Ferro, Pioggia) |
| Tipo sensore | Microbolometro Focal Plane Array (FPA), non raffreddato |
| Zoom | Zoom digitale continuo 1–8× interpolato sulle immagini |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±2 °C (±3,6 °F) o ±2% della lettura |
| Area | 10 aree rettangolari con max./min./media/posizione |
| Comandi di configurazione | Data/ora, temperatura °C |
| Correzione della temperatura riflessa apparente | Automatica, basata sulla temperatura riflessa in ingresso |
| Correzione della trasmissione atmosferica | Automatica, basata sugli input per distanza, temperatura atmosferica e umidità relativa |
| Correzione della trasmittanza ottica | Automatica, basata sui segnali dei sensori interni |
| Correzione emissività | Variabile da 0,01 a 1,0 |
| Correzioni misurazione | Parametri oggetto individuali e globali |
| Differenza di temperatura | Delta temperatura tra le funzioni di misurazione o la temperatura di riferimento |
| Funzioni di allarme | 6 allarmi automatici su qualsiasi funzione di misurazione selezionata, input digitale, temperatura camera, timer |
| Isoterme | 1 con sopra/sotto/intervallo |
| Opzione di misurazione | Azione programmata Maschera/Filtro: Invio file (ftp), email (SMTP) |
| Ottiche esterne e Correzione finestre | Automatica, basata sui valori di trasmittanza e temperatura di ottica/finestra IR |
| Puntatore a spot | 10,0 |
| Range di temperature oggetto | Da -20 °C a +120 °C (da -4 °F a +248 °F) Da 0 °C a +350 °C (da +32 °F a +662 °F) |
| Temperatura di riferimento | Impostata manualmente o acquisita da una qualsiasi delle funzioni di misurazione |
| Uscita allarme | Output digitale, log, archiviazione immagini, invio file (ftp), email (SMTP), notifica |
| Generali | |
|---|---|
| Contenuto | Scatola di cartone, termocamera con obiettivo, cavo Ethernet, scheda per il download di FLIR Tools, cavo di alimentazione di rete, cavo di alimentazione - a terminali liberi, alimentatore, documentazione cartacea, documentazione utente su CD, CD delle utilitity |
| Dimensioni (L × P × A) | 170 × 70 × 70 mm |
| Materiale alloggiamento | Alluminio |
| Montaggio su base | 2 fori di montaggio filettati M4 (su tre lati) |
| Peso | 0,7 kg |
| Ambientali e Certificazioni | |
|---|---|
| EMC | •EN 61000-6-2 (immunità) •EN 61000-6-3 (emissioni) •FCC 47 CFR Parte 15 Classe B (emissioni) |
| Impatti | 25 g (IEC 60068-2-27) |
| Montaggio su treppiede | UNC 1/4”-20 (su tre lati) |
| Protezione | IP40 (IEC 60529) |
| Range di temperature di esercizio | Da -15 °C a +55 °C (da +5 °F a +122 °F) |
| Range di temperature di stoccaggio | da -20 °C a 50 °C (da -4 °F a 122 °F) |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 h 95% di umidità relativa tra 25°C e 40°C (da 77°F a 104°F) |
| Vibrazione | 2 g (IEC 60068-2-6) |
| Alimentazione | |
|---|---|
| Alimentazione esterna | 12/24 V CC, 24 W massimo assoluto |
| Tensione | Gamma ammessa 10–30 V CC |
| Tipo connettore alimentazione esterna | Morsettiera a 2 poli inseribile |
