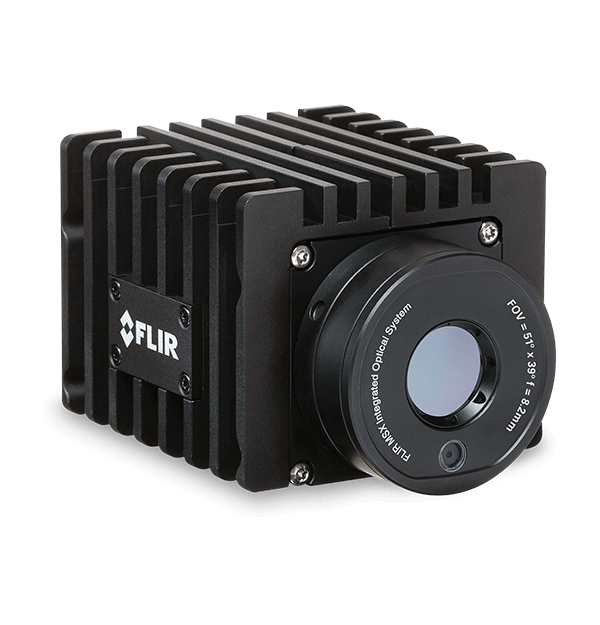

Sensore intelligente FLIR A50/A70
Termocamera fissa
Product Variations
Le termocamere a sensore intelligente FLIR A50 e A70 sono ideali per gli utenti che vogliono capacità integrate di analisi e notifica per il monitoraggio di condizioni e la rilevazione tempestiva di incendi. Grazie alle opzioni per il Wi-Fi, a una telecamera integrata e alla compatibilità (soltanto la versione avanzata) con ONVIF S, le termocamere FLIR A50/A70 sono una soluzione flessibile e configurabile che soddisfa le esclusive esigenze dei clienti dell’automazione in un’ampia gamma di settori. Quando vengono utilizzate come componenti di sistema per soluzioni cloud e per l’Industrial Internet of Things (IIoT), le termocamere A50/A70 possono aiutare le aziende a proteggere gli asset, migliorare la sicurezza, massimizzare i tempi di attività e minimizzare i costi di manutenzione.
Una soluzione automatizzata conveniente con analisi on-edge e protocolli di comunicazione aperti.
Accedi rapidamente alle caratteristiche termiche con il sensore senza contatto ad area ampia che fornisce una risoluzione fino a 640 × 480 (307.200 pixel) e una precisione pari a ±2 °C.
Semplifica i lavori di integrazione con i sensori termici intelligenti che comunicano con i protocolli industriali standard e i sistemi di gestione video inclusi HMI, SCADA e la compatibilità facoltativa con ONVIF S.
Installa facilmente la videocamera leggera di categoria IP66 con connettori M8/12 ovunque, con diverse opzioni di installazione.
Specifiche
| Highlighted | |
|---|---|
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolate otticamente, Vin (bassa) = 0–1,5 V, Vin (alta) = 3–25 V |
| Uscita digitale Utilizzo | • Utilizzata come allarme, uscita verso dispositivo esterno• Guasto (NC) |
| Uscite digitali | 3x isolate otticamente, 0–48 V CC, max. 350 mA; fotorelè allo stato solido; 1x dedicata come uscita Guasto (NC) |
| Codifica | Standard: H.264, MPEG4 o MJPEG Avanzate: Stream video - stream radiometrico H.264, MPEG4 o MJPEG - JPEG-LS compresso, FLIR radiometrico |
| Interfaccia Ethernet | Cablata, Wi-Fi (opzionale) |

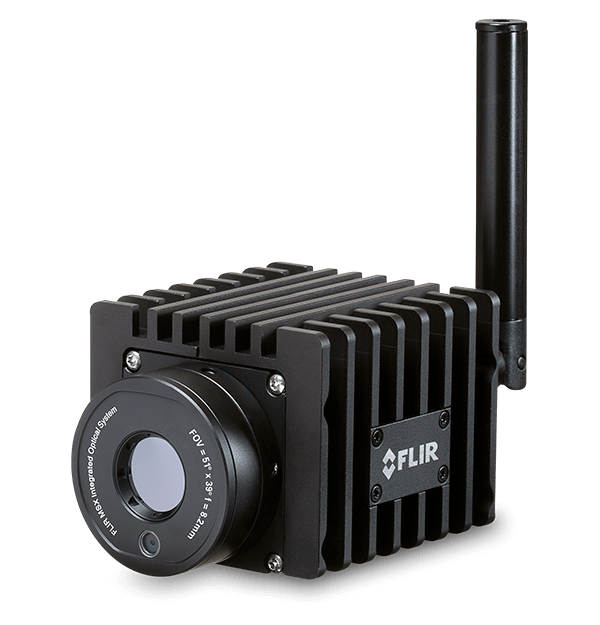

| Wi-Fi | Caratteristica facoltativa acquistabile separatamente. RP-SMA, connettore femmina |
| EMC | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (campo magnetico)• FCC 47 CFR Parte 15 Classe B (emissioni US)• ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili)• EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali) |
| numero f | 1,4 |
| Frequenza immagine | |
| Frequenza immagine | 30 Hz |
| Sensibilità termica/NETD | <35 mK |
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura per temperatura ambiente da 15°C a– 35°C (da 59°F a–95°F), temperatura del soggetto superiore a 0°C (32°F) |
| Funzioni di allarme | Standard: 10 Spotmeter 10 Box 3 Delta (differenza qualsiasi valore/riferimento/blocco esterno) 1 Isoterma (sopra/sotto/intervallo) 1 Iso-copertura 1 Temperatura di riferimento Avanzata: 10 Spotmeter 10 riquadri e poligoni maschera (numero totale) 3 Delta (differenza qualsiasi valore/riferimento/blocco esterno) 2 Isoterma (sopra/sotto/intervallo) 2 Iso-copertura 1 Temperatura di riferimento 2 Linee 1 Polilinea |
| Uscita allarme | • • E-mail uscita digitale (SMTP) (push) Trasferimento • file • Ethernet/IP (FTP) (push) Server • Modbus TCP (pull) • MQTT (push) • Query su RESTful API (pull) • Memorizza immagine o video |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codifica | Standard: H.264, MPEG4 o MJPEG Avanzate: Stream video - stream radiometrico H.264, MPEG4 o MJPEG - JPEG-LS compresso, FLIR radiometrico |
| Comunicazione Ethernet | TCP/IP socket-based proprietaria FLIR |
| Conforme ONVIF Profilo S | Standard: Nessuna Avanzata: Sì |
| Ethernet | Per controllo, risultati, immagine e alimentazione |
| Ethernet standard | IEEE 802.3 |
| I/O digitale, tensione d'isolamento | 500 VRMS |
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolate otticamente, Vin (bassa) = 0–1,5 V, Vin (alta) = 3–25 V |
| Ingresso digitale, utilizzo | NUC, NUC disabilitato, allarme |
| Interfaccia Ethernet | Cablata, Wi-Fi (opzionale) |
| Memorizzazione immagini | A50: NA A70: Registra fino a 100 JPEG radiometrici FLIR e sovrimpressioni video; memorizzazione in funzione di: allarme, programmazione o interazione utente (interfaccia web termocamera) |
| Multicast | Sì |
| Protocolli Ethernet | • Ethernet/IP• IEEE 1588• Modbus TCP• MQTT• SNMP• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | Connettore M8 A-coded, maschio |

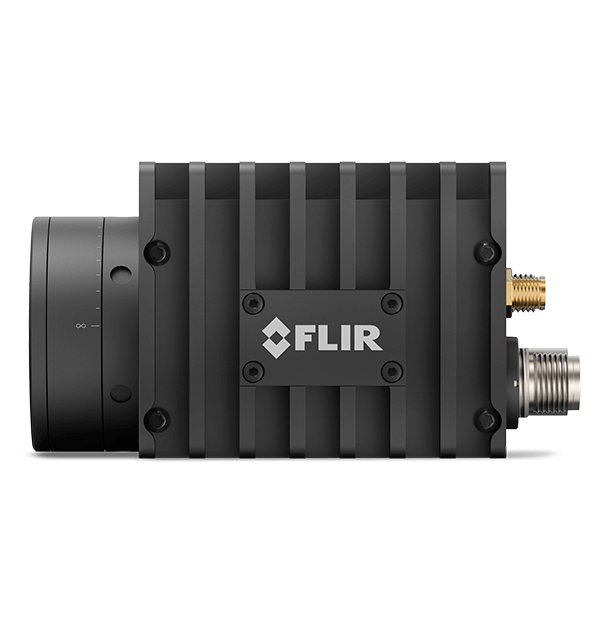

| Tipo connettore Ethernet | M12 8-pin X-coded, femmina; RP-SMA femmina |
| Tipo Ethernet | 1000 Mbps |
| Uscita digitale Utilizzo | • Utilizzata come allarme, uscita verso dispositivo esterno• Guasto (NC) |
| Uscite digitali | 3x isolate otticamente, 0–48 V CC, max. 350 mA; fotorelè allo stato solido; 1x dedicata come uscita Guasto (NC) |
| Wi-Fi | Caratteristica facoltativa acquistabile separatamente. RP-SMA, connettore femmina |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 7,5–14 µm |

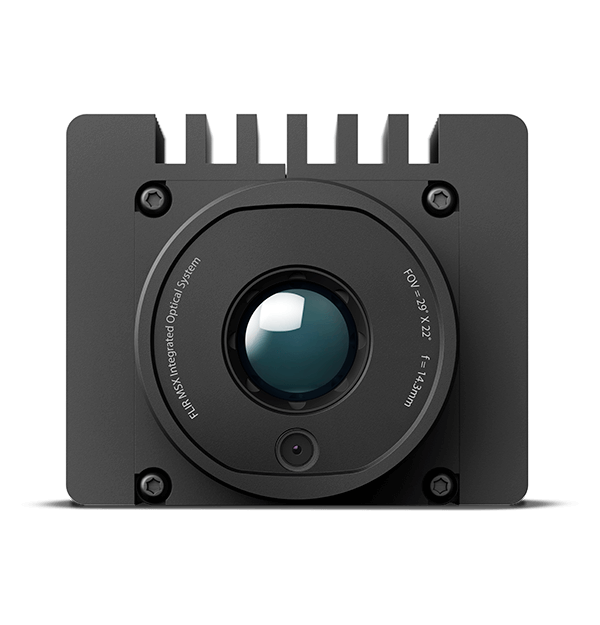

| Campo visivo (FOV) | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Distanza minima di messa a fuoco | 29°: 0,25 m (0,82 piedi) 51°: 0,2 m (0,66 piedi) 95°: 0,1 m (0,33 piedi) |
| Focal Plane Array (FPA) | Microbolometro non raffreddato |
| Fotocamera nel visibile | Accessorio opzionalo |
| Frequenza immagine | 30 Hz |
| Frequenza immagine | |
| Lunghezza focale | 29°: 14,3 mm (0,56 pollici) 51°: 8,2 mm (0,32 pollici) 95°: 4,1 mm (0,16 pollici) |
| Messa a fuoco | Fisso, regolabile con gli strumenti inclusi |
| Miglioramento del contrasto | FSX® / Equalizzazione istogramma (solo IR) |
| MSX | Sì, incluso nell’opzione videocamera |
| numero f | 1,4 |
| Pitch sensore | A50: 17 µm A70: 12 µm |
| Readout | A50: Nessuna lettura delle misurazioni, solo video in streaming A70: Risultati della misurazione: • Server Ethernet/IP • Modbus TCP (pull) Client • Modbus TCP (push) • MQTT (push) • REST API (GET/POST) • Misurazioni e fermo immagine (JPEG radiometrico, visivo 640 × 480, visivo 1280 × 960) Interfaccia • Web |
| Risoluzione IR | A50: 464 × 348 A70: 640 × 480 |
| Risoluzioni streaming | A50 Standard: RTSP Stream video 0: 640 × 480 pixel RTSP Stream video 1: 1280 × 960 pixel A50 Avanzato: RTSP Stream video 0: 640 × 480 pixel RTSP Stream video 1: 1280 × 960 pixelStream radiometrico: 464 × 348 pixel A70 Standard: RTSP Streaming video 0: 640 × 480 pixel RTSP Streaming video 1: 1280 × 960 pixel A70 Avanzato: RTSP Streaming video 0: 640 × 480 pixel RTSP Streaming video 1: 1280 × 960 pixelStream radiometrico: 640 × 480 pixel |
| Sensibilità termica/NETD | <35 mK |
| Sovrimpressione | A50: Senza A70: Con/Senza |
| Streaming video IR radiometrico | Standard: NA Avanzato: Protocollo RTSP |
| Video Streaming | Protocollo RTSP |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura per temperatura ambiente da 15°C a– 35°C (da 59°F a–95°F), temperatura del soggetto superiore a 0°C (32°F) |
| Correzione della trasmissione atmosferica | In base a valori di distanza, temperatura atmosferica e umidità relativa |
| Correzioni misurazione | Standard: •Parametri globali oggetto Parametri •locali per funzione di analisi Avanzate: Parametri globali oggetto; parametri locali per funzione di analisi; correzione esterna con corpo nero |
| Funzioni di allarme | Standard: 10 Spotmeter 10 Box 3 Delta (differenza qualsiasi valore/riferimento/blocco esterno) 1 Isoterma (sopra/sotto/intervallo) 1 Iso-copertura 1 Temperatura di riferimento Avanzata: 10 Spotmeter 10 riquadri e poligoni maschera (numero totale) 3 Delta (differenza qualsiasi valore/riferimento/blocco esterno) 2 Isoterma (sopra/sotto/intervallo) 2 Iso-copertura 1 Temperatura di riferimento 2 Linee 1 Polilinea |
| Preset di misura | Sì |
| Range di temperature oggetto | A50: da –20 a 175°C (da –4 a 347°F) da 175 a 1000°C (da 347 a 1832°F) A70: da –20 a 175°C (da –4 a 347°F) da –20 a 250°C (da –4 a 482°F) da 175 a 1000°C (da 347 a 1832°F) |
| Rilevazione automatica caldo e freddo | Posizione e valore della temperatura max/min mostrati nel riquadro |
| Strumenti di misura | Standard: •10 Spotmeter •10 Box •3 Delta (differenza qualsiasi valore/riferimento/blocco esterno) •1 Isoterma (sopra/sotto/intervallo) •1 Iso-copertura •1 Temperatura di riferimento Avanzata: •10 Spotmeter •10 riquadri e poligoni maschera (numero totale) •3 Delta (differenza qualsiasi valore/riferimento/blocco esterno) •3 Isoterma (sopra/sotto/intervallo) •3 Iso-copertura •1 Temperatura di riferimento •2 linee •1 polilinea |
| Uscita allarme | • • E-mail uscita digitale (SMTP) (push) Trasferimento • file • Ethernet/IP (FTP) (push) Server • Modbus TCP (pull) • MQTT (push) • Query su RESTful API (pull) • Memorizza immagine o video |
| Generali | |
|---|---|
| Dimensioni (L × P × A) | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 pollici) |
| Materiale alloggiamento | Alluminio |
| Montaggio su base | 4 x M2.5 direttamente nella videocamera o 4x 10-32 UNF sulla piastra di raffreddamento inferiore |
| Peso | 519 g (1,14 lb) senza piastra di raffreddamento inferiore |
| Ambientali e Certificazioni | |
|---|---|
| Corrosione | • ISO 12944 C4 G o H• EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (radio)• ETSI EN 301 489-17 (radio)• EN 61000-4-8 (campo magnetico)• FCC 47 CFR Parte 15 Classe B (emissioni US)• ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili)• EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali) |
| Impatti | IEC 60068-2-27, 25 g |
| Montaggio su treppiede | 4 x M2.5 direttamente nella videocamera o 4x 10-32 UNF sulla piastra di raffreddamento inferiore |
| Protezione | IEC 60529 e IP66 |
| Range di temperature di esercizio | Da –20 a 50 °C (da –4 a 122°F)La piastra di raffreddamento inferiore è necessaria a temperature superiori a 40 °C (104 °F). Sensore di temperatura massima interno: 70°C (158°F) |
| Spettro radio | • FCC 47 CFR Parte 15 Classe C (banda 2,4 GHz US)• FCC 47 CFR Parte 15 Classe E (banda 5 GHz US)• RSS-247 (bande 2,4 GHz e 5 GHz Canada)• ETSI EN 300 328 V2.1.1 (banda 2,4 GHz EU)• ETSI EN 301 893 V2.1.1 (banda 5 GHz EU) |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 ore, 95% di umidità relativa, da 25–40°C (da 77–104°F)/2 cicliEN60068-2-38 |
| Vibrazione | • IEC 60068-2-6, 0,15 mm a 10–58 Hz e 2 g a 58–500 Hz, sinusoidale; • IEC 61373 Cat 1 (Railway) |
| Alimentazione | |
|---|---|
| Alimentazione esterna | 24/48 V DC 8 W max |
| Assorbimento | •7,5 W a 24 V CC tipico• 7,8 W a 48 V CC tipico• 8,1 W a 48 V PoE tipico |
| Connettore alimentazione | M12 12 pin con codifica A, maschio (condiviso con I/O digitale) |
| Tensione esterna | Gamma consentita 18–56 V DC |
| Interfaccia utente | |
|---|---|
| Interfaccia web | Sì |
