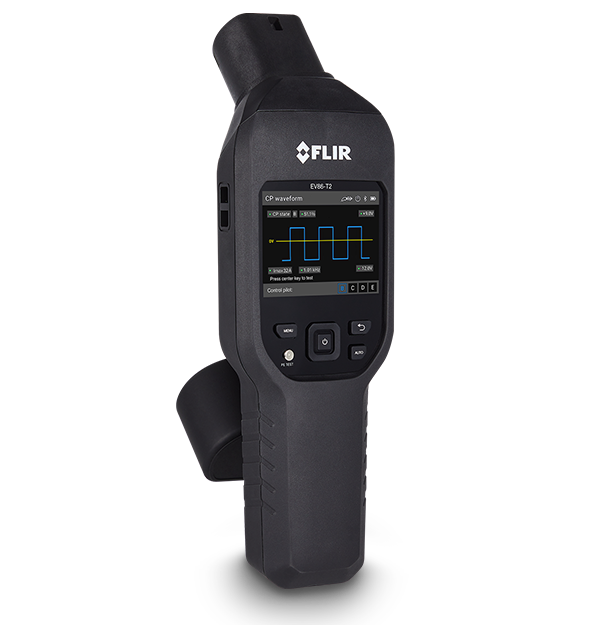

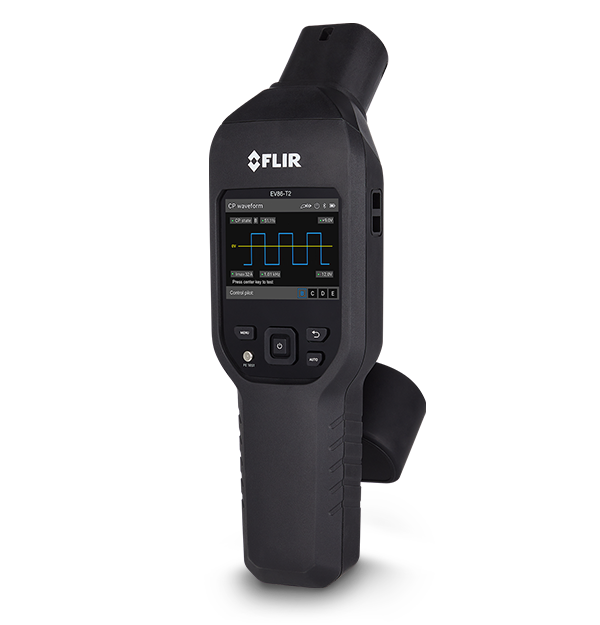

Flir EV86-T2 è un analizzatore di carica EV all-in-one progettato per semplificare i test di sicurezza e prestazioni delle stazioni di ricarica EV AC in ambienti residenziali e commerciali. Supportando sia i caricabatterie di Livello 1 che di Livello 2, è dotato di un connettore T2 integrato e di un adattatore compatto di Tipo 1 per un’ampia compatibilità. Le sequenze di test automatizzate, la verifica della tensione pre-test e i chiari risultati pass/fail aiutano i tecnici a lavorare in modo sicuro ed efficiente, mentre la connettività Bluetooth Low Energy (BLE) si abbina perfettamente all’app Flir Meterlink® per la generazione di report wireless, la gestione dei dati e la facile condivisione direttamente da un dispositivo mobile.
Specifiche
| Evidenziato | |
|---|---|
| Dimensione display | 3,5 pollici TFT-LCD |
| Connettività | Bluetooth BLE con portata di 10 m (32 ft) |
| Categoria di sicurezza | CAT II-300 V, IEC61010-1 |
| Dati ottici e immagine | |
|---|---|
| Dimensione display | 3,5 pollici TFT-LCD |
| Misurazioni e analisi | |
|---|---|
| Auto Testing Items | Pre-test PE, interfaccia EVSE, test RCD e impedenza loop nel menu Impostazioni |
| Classificazione | CAT II-300 V |
| CP Error (E state) Simulation | Superato/Non superato |
| EVSE interface | 1 Φ: 250 V max, 3 Φ: 230 / 440 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 440 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits |
| Frequenza | Intervallo: 200 Hz / Accuratezza ±1 Hz |
| Loop Impedance | Range: 2.000 kΩ / Accuracy ±1.0% |
| PE Pre-Test | Intervallo: 50 V AC/DC / Accuratezza ±2,0%, Pass / Fault (>50 V AC/DC tra conduttore PE e sensore touch) |
| PP State Simulation | Non connesso, Connesso, Connesso + Latch |
| RCD/CCID Trip Test | Tempo di intervento RCD (0°, 180°) Intervallo: 31,5 mA CA, 300 ms / Accuratezza ±2,0% Intervallo: 6 mA CC, 12,5 s per < 2,5 s / Accuratezza ±1,0% Corrente di rampa RCD (0°, 180°) Range: 6 mA DC in 2,5 s Rampa liscia ogni 2 mA DC, 30 mA AC in passi da 2mA ogni 300 ms in 0,5 s / Accuratezza ±2,0% |
| Voltage Phase Indication | L1, L2, L3, PE, N |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Connettività | Bluetooth BLE con portata di 10 m (32 ft) |

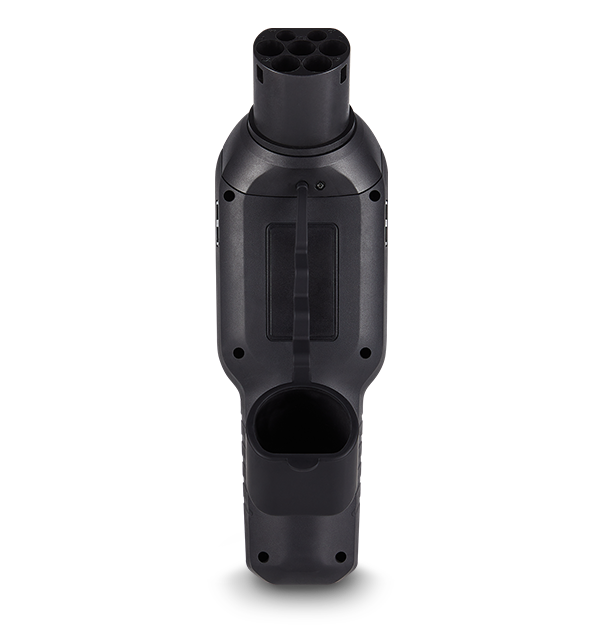

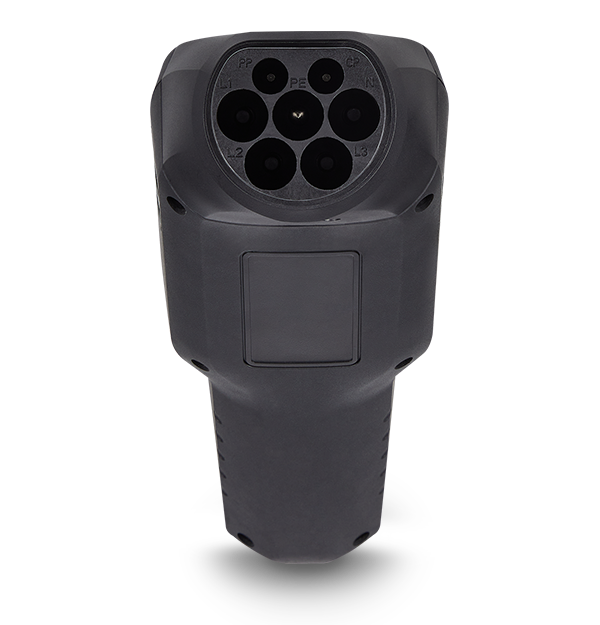

| Connettore | IEC 62196-2 Presa tipo 2 |
| Tipi di connettore | Tipo 2 (integrato), Tipo 1 (convertitore incluso) |
| Alimentazione | |
|---|---|
| Autonomia della batteria | 12 ore continue |
| Batteria | Batteria Li ricaricabile |
| Spegnimento automatico | Spento / 5 min / 10 min / 20 min / 30 min |
| Generali | |
|---|---|

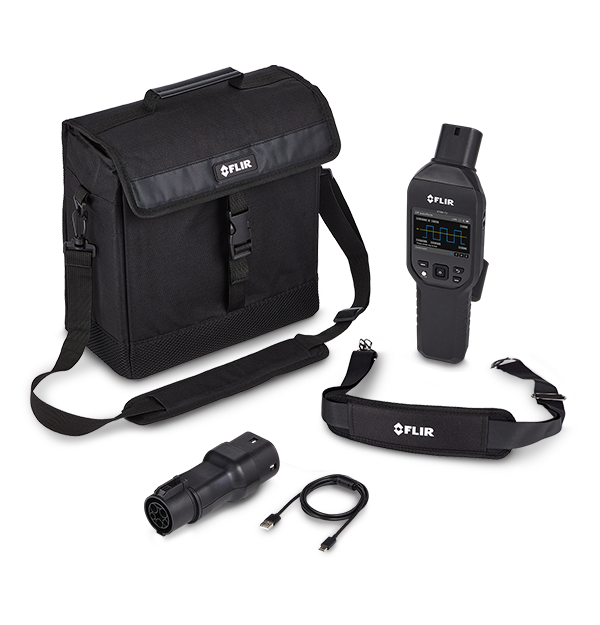

| Contenuto della confezione | 1 × EV86-T2 Analizzatore caricabatterie EV 1 × Convertitore (da Tipo 2 a Tipo 1) 1 Cavo × USB da Tipo A a C 1 × Flir Guida rapida 1 × tracolla 1 Custodia da × trasporto con tracolla |
| Dimensioni (L × P × A) | 296 × 94 × 50 mm (11,6 × 3,7 × 2 pollici) |
| Peso | 760 g (1,7 libbre) |
| Ambientali e Certificazioni | |
|---|---|
| Altitudine d'esercizio | 2000 m (6560 piedi) |
| Categoria di sicurezza | CAT II-300 V, IEC61010-1 |
| Certificazioni | ETL, CE, FCC |
| EMC | EN61326-1 |
| Garanzia | 3 anni di garanzia limitata |
| Grado inquinamento | 2 |
| Operating Ambient Temperature and Relative Humidity (RH) | Da -10°C a 30°C (da 14°F a 86°F), <85% UR da 30°C a 40°C (da 86°F a 104°F), <75% UR da 40°C a 50°C (da 104°F a 122°F), <45% UR |
| Temperatura di stoccaggio e umidità relativa [UH] | Da -20°C a 60°C (da -4°F a 140°F), da 0 a 80% UR |
