ADGiLE™

Soluzione automatica per il monitoraggio ottico continuo dei gas

Soluzione di rilevazione ottica di gas ampliata con monitoraggio continuo

Il sistema di monitoraggio automatizzato delle emissioni
ADGiLE™ combina la rilevazione ottica di gas, l'analisi intelligente, la connettività cloud e la generazione di avvisi automatici per aiutare gli operatori a monitorare continuamente le perdite e migliorare la consapevolezza del contesto in tutti gli impianti industriali. Configurabile con termocamere OGI raffreddate e non raffreddate, ADGiLE supporta applicazioni che vanno dal rilevamento di metano al monitoraggio di idrocarburi e COV.

MONITORAGGIO CONTINUO DELLE EMISSIONI

Rilevazione autonoma di gas con monitoraggio remoto

ADGiLE utilizza la rilevazione ottica di gas collegata a un sistema di monitoraggio autonomo intelligente per monitorare continuamente ampie aree, aiutando i team a rilevare, visualizzare e valutare gli eventi relativi alle emissioni tra serbatoi, apparecchiature di elaborazione e altre risorse critiche.

Panoramica del prodotto

ADGiLE è sempre attento,
Quindi non è necessario

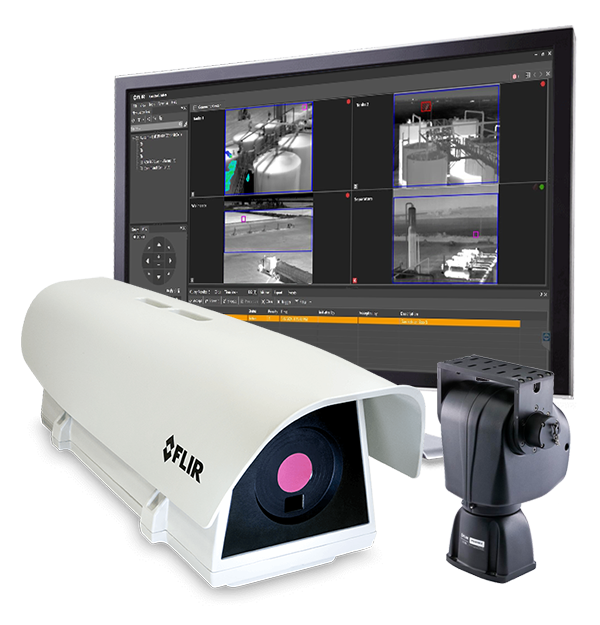

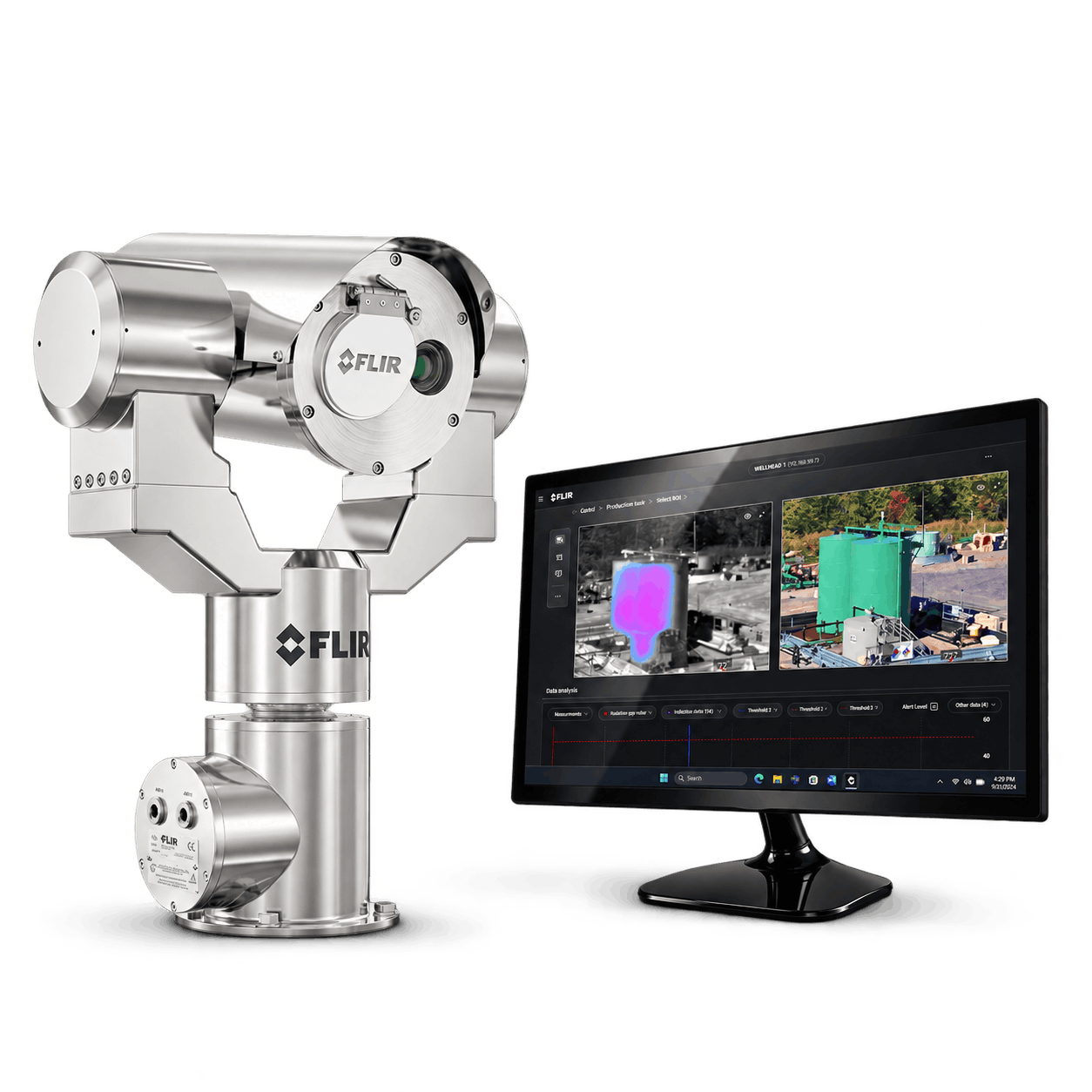

ADGiLE riunisce hardware di imaging, analisi, elaborazione, connettività e software applicativo in un unico flusso di lavoro di monitoraggio automatizzato.
Consapevolezza continua
Monitora giorno e notte per migliorare la visibilità degli eventi di emissioni intermittenti.
Conferma visiva
Vedere gli eventi e distinguere le perdite dalle normali condizioni operative.
Risposta remota
Utilizza avvisi, registrazioni e dashboard per supportare azioni più rapide.
Distribuzione flessibile
Scegli tra OGI raffreddato o non raffreddato, fisso o pan/tilt e le opzioni di custodia disponibili.

Guarda ADGiLE in azione

COME FUNZIONA ADGILE

Monitoraggio continuo.
Rilevamento autonomo.

Le telecamere OGI e visive catturano la scena mentre l'elaborazione dei dati integrata applica l'analisi. Le informazioni sugli eventi, il contesto meteorologico, le registrazioni e gli avvisi sono disponibili attraverso un flusso di lavoro connesso al cloud per la revisione remota.

  • Rilevazione ottica di gas e conferma visiva
  • Elaborazione dati integrata e registrazione locale
  • Accesso e flussi di lavoro connessi al cloud
  • Avvisi e notifiche remote

per saperne di più su adgile

Un'unica piattaforma. Configurazioni multiple.

Costruito intorno alla tua struttura

Configurare ADGiLE attorno al gas di interesse, alla disposizione del sito, all'area di monitoraggio e ai requisiti di installazione.
Tecnologia della termocamera
• Piattaforma GF77a
• Piattaforma G620a
Tipo di installazione
• Fissa
• Pan/Tilt
Opzioni custodia
• Classificazione ATEX/area pericolosa
• Classificazione non pericolosa
Opzioni di copertura
• Più selezioni del campo visivo
• Monitoraggio di una o più risorse
Modelli di implementazione
• Elaborazione dati integrata
• Connesso al cloud
• Notifiche remote

SOLUZIONE COMPLETA

Più di una termocamera

ADGiLE combina la termocamera OGI e l'involucro selezionati con elaborazione edge, networking, software, licenze e servizi disponibili.

  • Termocamera OGI con custodia fissa o pan/tilt
  • Armadio server dati e rete
  • Software ADGiLE e connettività cloud
  • Servizi di messa in servizio e garanzia disponibili

Ulteriori informazioni su Adgile

Applicazioni

Visibilità continua in tutte le operazioni industriali

Applica ADGiLE dove la conferma visiva remota può aiutare i team a comprendere gli eventi relativi alle emissioni e a dare priorità alla risposta.

Produzione a monte
Monitoraggio di teste di pozzo, separatori, serbatoi e relativi asset di produzione.
Operazioni midstream
Supporta il monitoraggio presso le stazioni di compressione, i sistemi di raccolta e gli impianti di lavorazione del gas.
Terminali e parchi serbatoi
Mantieni la visibilità nell'infrastruttura di storage e nelle grandi aree esterne.
Raffinazione e petrolchimica
Monitora aree di processo complesse e apparecchiature critiche tramite un'interfaccia remota.

Build the Right Continuous Monitoring Solution

Whether the goal is methane monitoring, hydrocarbon and VOC detection, or broader facility visibility, Teledyne FLIR experts can help configure ADGiLE for the application.

Richiesta informazioni

Optin

Inviando l’utente accetta l’informativa sulla privacy e l’ informativa sui cookie di FLIR.

Contatto - Rilevazione ottica di gas

Specifiche

Evidenziato
Risoluzione IR 320 × 240 pixel
Sensibilità termica/NETD <25 mK a 30°C (86°F)
Banda spettrale Microbolometro non raffreddato: da 7,0 a 8,5 µm
Dati ottici e immagine
Banda spettrale Microbolometro non raffreddato: da 7,0 a 8,5 µm
Campo visivo (FOV) 25° × 19°
Campo visivo (FOV) - Lunghezza focale 18 mm
Distanza minima di messa a fuoco Senza MSX: 0,3 m (0,98 piedi)
Con MSX: 0,65 m (2,1 piedi)
Frequenza immagine 30 Hz
Identificazione ottica Automatica
Messa a fuoco • Contrasto a singolo impulso
• Motorizzato
• Manuale
numero f 1,04
Pitch sensore 25 µm
Risoluzione IR 320 × 240 pixel
Risoluzione spaziale (IFOV) 1,4 mrad/pixel
Sensibilità ai gas [NECL] CH4: <100 ppm × m
(ΔT = 10°C, Distanza = 1 m)
Sensibilità termica/NETD <25 mK a 30°C (86°F)
Misurazioni e analisi
Accuratezza Intervallo 1: da -20°C a 80°C (da -4°F a 176°F) ±3°C (±5°F)
Intervallo 2: Da 0°C a 250°C (da 212°F a 482°F) / da 0°C a 100°C (da 32°F a 212°F):±3°C / da 100° a 250°C (da 212° a 482°F):±3%
Intervallo 3: da 100 °C a 500 °C (da 212°F a 932°F):±3%
Correzione della temperatura riflessa apparente In base ai valori di temperatura riflessa
Correzione della trasmissione atmosferica In base a valori di distanza, temperatura atmosferica e umidità relativa
Correzione emissività Variabile da 0,01 a 1,0
Correzioni misurazione Parametri oggetto globali
Ottiche esterne e Correzione finestre Basata sui valori di trasmittanza e temperatura di ottica/finestra IR
Range di temperature oggetto Intervallo 1: da -20°C a 80°C (da -4°F a 176°F)
Intervallo 2: da 0°C a 250°C (da 212°F a 482°F)
Intervallo 3: da 100 °C a 500 °C (da 212°F a 932°F)
Generali
Dimensioni [L × P × A] Telecamera: 510 mm × 177 mm × 229 mm (20,1 pollici × 6,97 pollici × 9,02 pollici)
Unità di controllo (esterna): 700 mm × 530 mm × 265 mm (27,5 pollici × 20,8 pollici × 10,4 pollici)
Piastra di montaggio: 535 mm × 430 mm (21,06 pollici × 16,9 pollici)
Incluso FLIR GF77f 25° + FLIR ADGiLE Analytics: Termocamera in custodia
protettiva Pressacavi extra per cavi
ausiliari Armadio di controllo (incl. Edge PC)
Staffa
adattatore Kit
di viti Cavo
Ethernet alimentazione/com, RJ45
Scatola di cartone Custodia ambientale fissa
Inserisci scatola di cartone Custodia
ambientale Documentazione cartacea che include il nome utente e la password per accedere all'interfaccia web della termocamera
FLIR GF77pt 25° + FLIR ADGiLE Analytics: Termocamera in custodia protettiva Pressacavi
extra per cavi
ausiliari Armadio di controllo (incl. Edge PC)
Staffa
adattatore Kit
viti Unità
pan/tilt FLIR PTU-D100E Cavo
Ethernet alimentazione/Com, Scatola di cartone RJ45
Custodia ambientale fissa
Inserire Scatola di cartone Custodia
ambientale Documentazione stampata con nome utente e password per accedere all'interfaccia web della termocamera
Materiale alloggiamento Alluminio
Peso FLIR GF77f 25° + FLIR ADGiLE Analytics: 5,90 kg (13,0 lb)
FLIR GF77pt 25° + FLIR ADGiLE Analytics: 15 kg (33 lb)
Specifiche pan-tilt: https://www.flir.com/products/ptu-d100e
Alimentazione
Alimentazione esterna Compatibile con IEEE 802.3af, IEEE 802.3at/PoE Plus
Assorbimento 21 W
Tensione esterna PoE Classe 4 (25 W)
Ambientali e Certificazioni
Correzione della trasmittanza obiettivo Automatica, basata sui segnali dei sensori interni
Corrosione Resistenza alla nebbia salina: ISO9227, fino a 1000 ore
EMC EN 55032:2015 Requisiti sulle emissioni
EN 55035:2017 Requisiti di immunità
FCC – Titolo 47 CFR Parte 15:2019
ICES-001 Edizione 4:2014
Protezione IP67
Range di temperature di esercizio da -30 °C a 50 °C (da -22°F a 122°F)
Range di temperature di stoccaggio IEC 68-2-1 e IEC 68-2-2, da -40 °C a 70 °C (da -104°F a 158 F) per 16 ore
Umidità (esercizio e stoccaggio) Umidità relativa: dal 5% al 95%
