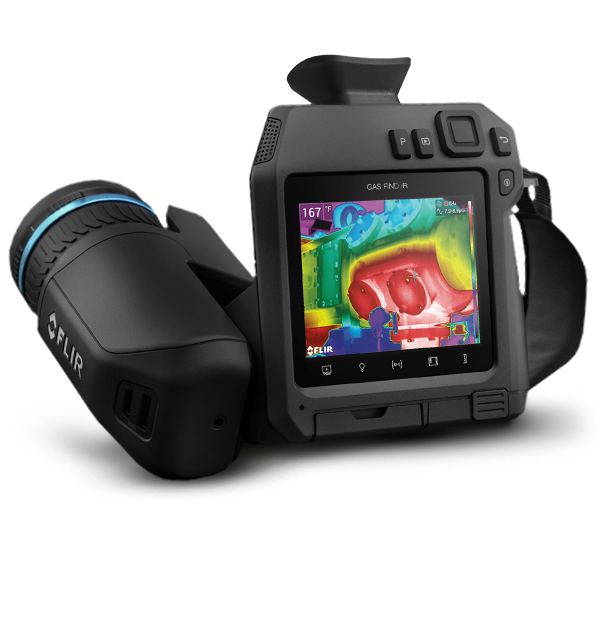

Guarda oraFLIR GF77
Termocamera per la rilevazione ottica di gas non raffreddata
Product Variations
Detect Gas Leaks at Substations and More
FLIR GF77 è una rivoluzionaria termocamera non raffreddata per la rilevazione ottica di gas, dotata di ottiche intercambiabili opzionali per rilevare metano, esafluoruro di zolfo (SF6), etilene, ammoniaca ed altre emissioni di gas. Oltre alla rilevazione di gas, la termocamera GF77 consente anche di eseguire misurazioni di temperatura radiometriche per condurre ispezioni termiche. È lo strumento ideale per le utility elettriche, l’industria petrolifera e del gas, gli stabilimenti chimici e manifatturieri, l’industria agroalimentare e le operazioni di pronto intervento. Questa soluzione accessibile offre il vantaggio delle calibrazioni termografiche integrate e la flessibilità di rilevare un'ampia gamma di gas semplicemente cambiando ottica. L’acquisto di una termocamera GF77 include un abbonamento di 3 mesi a FLIR Thermal Studio Pro e FLIR Route Creator.
Una soluzione versatile per la rilevazione di gas e le ispezioni termiche
Individua le fughe di gas ed esegui ispezioni termiche accurate in sicurezza e con un'unica termocamera.
Dall'autofocus laser-assistito al miglioramento del contrasto 1-Touch Level/Span, la GF77 offre le più recenti funzionalità high-tech pur rimanendo accessibile.
Il design ergonomico, gli strumenti per organizzare i risultati sul campo come GPS, Wi-Fi, annotazioni, e le funzioni di reportistica rapida agevolano il tuo lavoro.
Migliora la chiarezza dell'immagine e il rilevamento di gas con le funzioni avanzate di Flir
La GF77 è calibrata in temperatura per consentire la regolazione manuale del contrasto tra la nube di gas e lo sfondo. In alternativa è possibile aumentare il contrasto istantaneamente con la funzione di regolazione automatica 1-Touch Level/Span. Infine, la modalità ad alta sensibilità (HSM) FLIR consente di accentuare il movimento del pennacchio.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione IR | 320 × 240 (76.800 pixel) |
| Sensibilità ai gas [NECL] | Obiettivo LR: CH₄: <100 ppm × m, N ₂O: <75 ppm × m, C ₃H₈: <400 ppm × m, SO₂: <30 ppm × m, R-134a: <20 ppm × m, R-152a: (ΔT = 10°C, Distanza = 1 m) |
| Pitch sensore | 25 µm |
| Accuratezza | ≤100 °C ± 3°C (±5,4°F), >100°C ±3% per temperatura ambiente da 15 a 35°C (da 59 a 95°F) |
| Banda spettrale | LR: 7-8,5 µm, HR: 9,5-12 µm |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | LR: 7-8,5 µm, HR: 9,5-12 µm |
| Campo visivo (FOV) | Obiettivo 25°: 25° × 19°, obiettivo 6°: 6,4° × 4,9° |
| Display integrato nella camera | LCD touchscreen a 4" 640 × 480 pixel (QVGA) con rotazione automatica |
| Distanza minima di messa a fuoco | Obiettivo 25°: 0,3 m (0,98 ft), obiettivo 6°: 5 m (16,4 ft) |
| Distanza minima di messa a fuoco con MSX | Obiettivo 25°: 0,65 m (2,1 ft) |
| Frame Rate [Finestra intera] | 30 Hz |
| Frequenza immagine | 30 Hz |
| Immagine visiva | Fotocamera da 5 MP con illuminatore LED |
| Lunghezza focale | Obiettivo 25°: 18 mm (0,71 pollici), obiettivo 6°: 74 mm (2,9 pollici) |
| numero f | Obiettivo 25°: 1,04, obiettivo 6°: 1,35 |
| Ottiche disponibili | 25° HR, 25° LR, 6° HR, 6° LR. (Richiede calibrazione di servizio) |
| Pitch sensore | 25 µm |
| Registrazione video IR non-radiometrico | H.264 su scheda di memoria |
| Registrazione video IR radiometrico | Registrazione radiometrica in tempo reale (.csq) |
| Registrazione video nel visibile | H.264 su scheda di memoria |
| Risoluzione a infrarossi | 320 × 240 pixel |
| Risoluzione IR | 320 × 240 (76.800 pixel) |
| Risoluzione spaziale (IFOV) | Obiettivo 25°: 1,4 mrad/pixel, obiettivo 6°: 0,36 mrad/pixel |
| Sensibilità ai gas [NECL] | Obiettivo LR: CH₄: <100 ppm × m, N ₂O: <75 ppm × m, C ₃H₈: <400 ppm × m, SO₂: <30 ppm × m, R-134a: <20 ppm × m, R-152a: (ΔT = 10°C, Distanza = 1 m) |
| Sensibilità termica/NETD | Obiettivo 25°: <25 mK a 30°C (86°F), obiettivo 6°: <40 mK a 30°C (86°F) |
| Streaming video IR non radiometrico | H.264, MPEG-4 su RTSP su Wi-Fi; MJPEG su UVC o Wi-Fi |
| Streaming video IR radiometrico | Compresso, su UVC |
| Tipo sensore | Microbolometro non raffreddato |
| Video IR non radiometrico | H.264 su scheda di memoria |
| Zoom digitale | 1–6× continuo |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ≤100 °C ± 3°C (±5,4°F), >100°C ±3% per temperatura ambiente da 15 a 35°C (da 59 a 95°F) |
| Range di temperature oggetto | Range 1: da -20° a 80°C (da -4° a 176°F), Range 2: da 0° a 250°C (da 212° a 482°F), Range 3: da 100° a 500°C (da 32° a 932°F) |
| Rileva i seguenti gas | Ottica LR: metano, protossido di azoto, propano, anidride solforosa, R-134a e R-152a; Ottica HR: esafluoruro di zolfo, ammoniaca, etilene |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Formato file immagine | JPEG standard, dati di misurazione inclusi. Modalità solo infrarosso |
| Interfaccia | USB 2.0, Bluetooth®, Wi-Fi, DisplayPort |
| Supporto di memorizzazione | Scheda SD rimovibile |
| Generali | |
|---|---|
| Dimensioni [L × P × A] | Obiettivo verticale: 150,5 × 201,3 × 84,1 mm (5,9 × 7,9 × 3,3 pollici), Obiettivo orizzontale: 150,5 × 201,3 ×167,3 mm (5,9 × 7,9 × 6,6 pollici) |
| Peso [compresa ottica e batterie] | FLIR GF77 25° (1): 1,54 kg (3,4 lb) FLIR GF77 25° (2): 1,68 kg (3,7 lb) FLIR GF77 25° (1) + 6° (1): 1,9 kg (4,2 lb) FLIR GF77 25° (2) + 6° (1): 2,05 kg (4,51 lb) |
| Alimentazione | |
|---|---|
| Autonomia della batteria | >4 ore a 25°C (68°F) con uso tipico |
| Tensione batteria | 3,6 V |
| Tipo batteria | Batteria ricaricabile Li-ion |
| Ambientali e Certificazioni | |
|---|---|
| Impatti e vibrazioni | 25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6) |
| Montaggio | UNC ¼″-20 |
| Protezione | IP 54 (IEC 60529) |
| Range di temperature ambiente | Da –15°C a 50°C (da 5°F a 122°F) |
| Range di temperature di esercizio | –Da 15 a 50 °C (da 5 a 122 °F) |
| Range di temperature di stoccaggio | –Da 40 a 70 °C (da –40 a 158 °F) |
| Sicurezza | EN/UL/CSA/PSE 60950-1 |
