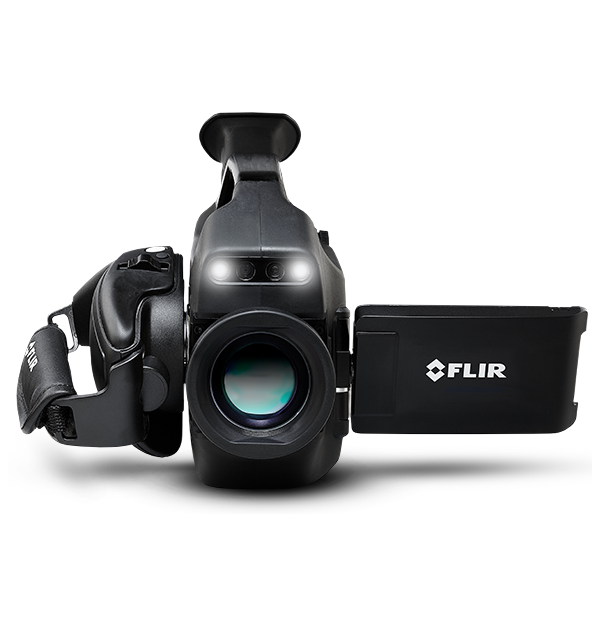

FLIR GFx320
Termocamera OGI a sicurezza intrinseca
FLIR GFx320 rappresenta l’innovazione tecnologica per la visualizzazione di emissioni di idrocarburi nei pozzi, sulle piattaforme offshore, presso i terminali di gas naturale liquefatto, e in numerosi altri contesti. Le sue certificazioni per l’uso in aree pericolose consentono agli ispettori di lavorare in modo sicuro, mantenendo la sicurezza. FLIR ha progettato GFx320 pensando all'utente, offrendo caratteristiche ergonomiche come lo schermo LCD articolato per aiutare a evitare l'affaticamento durante le ispezioni di un giorno intero.
Specifiche
| Highlighted | |
|---|---|
| Risoluzione IR | 320 × 240 pixel |
| Pitch sensore | 30 µm |
| NETD | <10 mK a 30 °C |
| Accuratezza | ±1 °C (±1,8 °F) per intervallo di temperatura (da 0 °C a +100 °C, da +32 °F a +212 °F) o ±2% della lettura nell’intervallo di temperatura (>100 °C, >212 °F) |
| Banda spettrale | 3,2 – 3,4 µm |
| Conformità aree pericolose | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Classe I Div 2 CSA 22.2 No. 213, Classe I Div 2 |
| Dati ottici e immagine | |
|---|---|
| Analisi delle immagini | 10 puntatori, 5 aree con max./min./media, profilo, delta temperature, emissività e correzioni di misura |
| Banda spettrale | 3,2 – 3,4 µm |
| Campo visivo (FOV) | 24° × 18° |
| Display integrato nella camera | LDC widescreen 800 × 480 pixel Oculare OLED orientabile 800 × 480 pixel |
| Distanza minima di messa a fuoco | 0,3 m (1,0 ft) |
| Frame Rate [Finestra intera] | 60 Hz |
| Gamma dinamica | 14 bit |
| Immagine visiva | 3.2 MP da fotocamera integrata Può essere associata automaticamente al corrispondente video IR non radiometrico |
| Lunghezza focale | 23 mm |
| Messa a fuoco | Manuale |
| Mirino | Yes |
| Modalità immagine | Immagine IR, immagine visiva, modalità alta sensibilità (HSM) |
| NETD | <10 mK a 30 °C |
| Numero F camera | f/1,5 |
| Pitch sensore | 30 µm |
| Pixel totali | 76,800 |
| Raffreddamento sensore | Microcooler Stirling (FLIR MC-3) |
| Regolazione automatica dell’immagine | Continuo/Manuale, lineare, istogramma |
| Risoluzione IR | 320 × 240 pixel |
| Tavolozze colori | Ferro, Grigio, Arcobaleno, Artico, Lava, Arcobaleno Alto contrasto |
| Tipo sensore | FLIR Antimoniuro di indio (InSb) |
| Video IR non radiometrico | MPEG4 (fino a 60 minuti/clip) su scheda di memoria |
| Video IR radiometrico | 15 Hz diretta su scheda di memoria |
| Video nel visibile | MPEG4 (fino a 25 minuti/clip) su scheda di memoria |
| Zoom | Zoom digitale continuo 1-8× |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±1 °C (±1,8 °F) per intervallo di temperatura (da 0 °C a +100 °C, da +32 °F a +212 °F) o ±2% della lettura nell’intervallo di temperatura (>100 °C, >212 °F) |
| Range standard di temperatura | Da -20 °C a +350 °C (da -4 °F a +662 °F) |
| Alimentazione | |
|---|---|
| Alimentazione esterna | Alimentatore AC 90-260 V AC, 50/60 Hz o 12 V DC da un veicolo |
| Tipo batteria | Batteria ricaricabile Li-ion |
| Ambientali e Certificazioni | |
|---|---|
| Conformità aree pericolose | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Classe I Div 2 CSA 22.2 No. 213, Classe I Div 2 |
| Impatti e vibrazioni | 25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6) |
| Montaggio | Standard, 1/4"-20 |
| Protezione | IP 54 (IEC 60529) |
| Range di temperature ambiente | da -20 °C a 40 °C (da -4 °F a 104 °F) (intervallo certificato per atmosfere esplosive) |
| Range di temperature di esercizio | da -20 °C a +40 °C (da -4 °F a +104 °F) |
| Range di temperature di stoccaggio | Da -30 °C a +60 °C (-22 °F a +140 °F) |
