Nota: Per ulteriori risorse di supporto Si124-Series, visitate Support.FLIR.com.
Discontinued

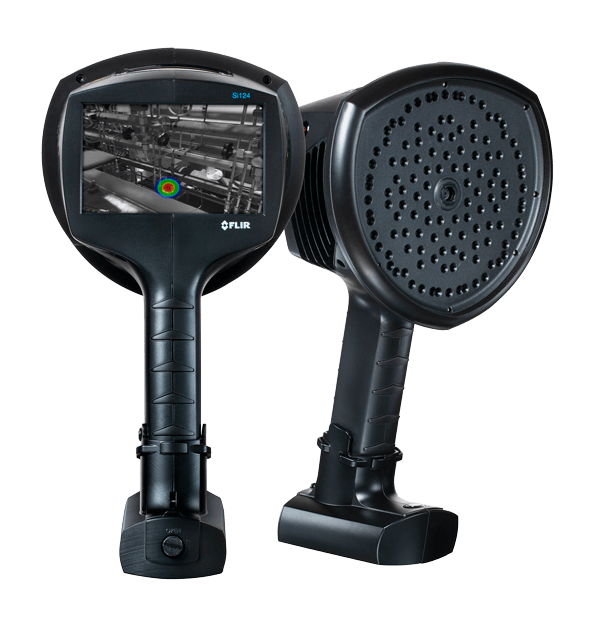

FLIR Si124-LD
Telecamera acustica industriale per il rilevamento delle perdite di pressurizzazione
La telecamera acustica FLIR Si124-LD può aiutare a individuare le perdite di pressurizzazione nei sistemi ad aria compressa fino a 10 volte più velocemente rispetto ai metodi tradizionali. Questa soluzione leggera, utilizzabile con una sola mano, rappresenta visivamente in un’immagine acustica le informazioni a ultrasuoni catturate dai suoi 124 microfoni incorporati, anche in ambienti industriali rumorosi. L'immagine acustica viene trasposta in tempo reale sopra l'immagine catturata dalla fotocamera digitale, per individuare con precisione l'origine del suono. Si124-LD dispone di un plug-in che consente agli utenti di importare immagini acustiche nella suite FLIR Thermal Studio per la modifica offline, l’analisi e la creazione avanzata di report. L’analisi sul campo e la creazione di report possono essere eseguite anche utilizzando il servizio cloud FLIR Acoustic Camera Viewer. L'utilizzo di FLIR Si124-LD nella normale routine di manutenzione contribuisce a ridurre i costi energetici e a posticipare la spesa per l'installazione di nuovi compressori.
Disponibile in modelli aggiuntivi che includono un’opzione batteria cordless: Si124-PD per applicazioni elettriche o Si124 sia per applicazioni elettriche che di rilevamento delle perdite. Visualizza i modelli nella sezione dei prodotti correlati di seguito.
Rileva rapidamente le perdite di pressurizzazione
Usa una telecamera acustica per rilevare perdite di aria compressa fino a 10 volte più velocemente rispetto ai metodi tradizionali
Riduci al minimo gli sprechi che fanno aumentano i costi delle utenze, i guasti alle apparecchiature e i tempi di inattività, garantendo una corretta pressione dell’aria per le apparecchiature pneumatiche
Classifica la gravità della perdita in tempo reale con questo strumento leggero e intelligente che si può usare con una sola mano
Specifiche
| Highlighted | |
|---|---|
| Misurazioni acustiche | 124 low-noise MEMS microphones, real-time sound visualization |
| Valutazione gravità | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Distanza | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Tasso di perdita | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Dati ottici e immagine | |
|---|---|
| Aggiornamento software della camera | Automatic over Wi-Fi USB via computer |
| Campo visivo (FOV) | 62° × 49° |
| Frame rate | Video: 25 fps Acoustic image: 30 fps |
| Frame rate video | 25 fps |
| Gamma dinamica | Low limit: <-15 dB High limit: >120 dB |
| Risoluzione immagine video | 800 × 480 |
| Zoom | 2x digital zoom |
| Misurazioni e analisi | |
|---|---|
| Distanza | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Larghezza di banda | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Misurazioni acustiche | 124 low-noise MEMS microphones, real-time sound visualization |
| Tasso di perdita | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Valutazione gravità | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Interfaccia utente | |
|---|---|
| Display | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Dispositivo di ingresso | Resistive touchscreen |
| Indicatore di accensione | LED (red) |
| Alimentazione | |
|---|---|
| Batteria | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Batteria esterna | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Batteria interna | Li-Ion 6 Wh |
| Caricabatteria | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Peso della batteria | 985 g (2.2 lb) |
| Tensione in ingresso nominale | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Ambientali e Certificazioni | |
|---|---|
| Range di temperature di esercizio | –10°C to 50°C (14°F to 122°F) |
| Range di temperature di stoccaggio | -20°C to 70°C (-4°F to 158°F) |
| Umidità di esercizio e stoccaggio | Recommended 0 to 90% |
| Generali | |
|---|---|
| Dimensioni | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Dimensioni batteria | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Lunghezza cavo batteria | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Peso | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| Peso imballo | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Peso totale [compresi tutti gli accessori] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Tipo imballo | Cardboard box |
