Discontinued

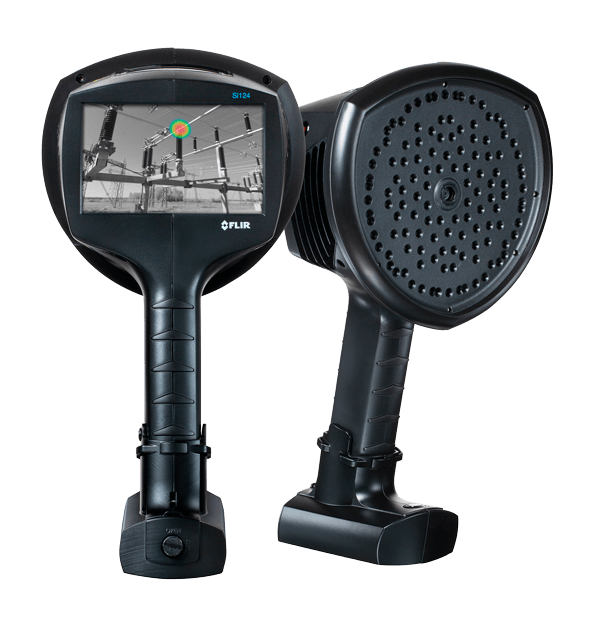

FLIR Si124

Telecamera acustica industriale

La telecamera acustica FLIR Si124 aiuta a individuare le perdite di pressurizzazione nei sistemi ad aria compressa o a rilevare scariche parziali in impianti elettrici ad alta tensione. Questa soluzione leggera, e utilizzabile con una sola mano, consente di identificare i problemi fino a 10 volte più velocemente rispetto ai metodi tradizionali. Si124 rappresenta visivamente in un'immagine acustica le informazioni a ultrasuoni catturate dai suoi 124 microfoni incorporati, anche in ambienti industriali rumorosi. L'immagine acustica viene trasposta in tempo reale sopra l'immagine catturata dalla fotocamera digitale, per individuare con precisione l'origine del suono. Si124 dispone di un plug-in che consente agli utenti di importare immagini acustiche nella suite FLIR Thermal Studio per la modifica offline, l’analisi e la creazione avanzata di report. L’analisi sul campo e la creazione di report possono essere eseguite anche utilizzando il servizio cloud FLIR Acoustic Camera Viewer. L'utilizzo di FLIR Si124 nelle normali routine di manutenzione contribuisce a ridurre i costi energetici e a posticipare la spesa per l'installazione di nuovi compressori.
Disponibile in modelli aggiuntivi che includono un’opzione batteria cordless: Si124-LD per applicazioni di rilevamento perdite o Si124-PD per applicazioni elettriche. Visualizza i modelli nella sezione dei prodotti correlati di seguito.

Individua rapidamente le perdite di pressurizzazione e le scariche parziali

Rileva perdite nell'impianto di aria compressa, scariche parziali ed effetti corona con una telecamera acustica, fino a 10 volte più velocemente rispetto ai metodi tradizionali

Riduci al minimo gli sprechi che fanno aumentano i costi delle utenze, i guasti alle apparecchiature e i tempi di inattività, garantendo una corretta pressione dell'aria per le apparecchiature pneumatiche e individuando con precisione scariche parziali o effetti corona

Classifica la gravità della perdita e il tipo di scarica parziale in tempo reale con questo strumento leggero e intelligente che si può usare con una sola mano

Specifiche

Highlighted
Misurazioni acustiche	124 low-noise MEMS microphones, real-time sound visualization
Classificazione scariche	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Valutazione gravità	Automatic AI-based severity assessment including recommended actions
Distanza	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Tasso di perdita	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

Dati ottici e immagine
Aggiornamento software della camera	Automatic over Wi-Fi USB via computer
Campo visivo (FOV)	62° × 49°
Frame rate	Video: 25 fps Acoustic image: 30 fps
Frame rate video	25 fps
Gamma dinamica	Low limit: <-15 dB High limit: >120 dB
Risoluzione immagine video	800 × 480
Zoom	2x digital zoom

Misurazioni e analisi
Classificazione scariche	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Distanza	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Larghezza di banda	2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz
Misurazioni acustiche	124 low-noise MEMS microphones, real-time sound visualization
Rilevamento delle scariche	Automatic detection 50 / 60 Hz
Tasso di perdita	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)
Valutazione gravità	Automatic AI-based severity assessment including recommended actions

Interfaccia utente
Display	Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable)
Dispositivo di ingresso	Resistive touchscreen
Indicatore di accensione	LED (red)

Alimentazione
Batteria	Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A
Batteria esterna	LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A
Batteria interna	Li-Ion 6 Wh
Caricabatteria	Si124 Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A Max output: 13.8 V, 4.0 A Si124 Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A
Peso della batteria	985 g (2.2 lb)
Tensione in ingresso nominale	Si124 Acoustic Camera: 12 V Max input: 15 V 2 A Si124 Cordless: 12 V Max input: 15 V 2.5 A

Ambientali e Certificazioni
Garanzia	http://www.flir.com/warranty/
Intervallo temperature di esercizio e stoccaggio	Recommended –10°C to 50°C (14°F to 122°F)
Range di temperature di esercizio	–10°C to 50°C (14°F to 122°F)
Range di temperature di stoccaggio	-20°C to 70°C (-4°F to 158°F)
Umidità di esercizio e stoccaggio	Recommended 0 to 90%

Generali
Dimensioni	Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in)
Dimensioni batteria	90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in)
Lunghezza cavo batteria	0.75 m (2.46 ft), extended 1.5 m (4.92 ft)
Peso	Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb)
Peso imballo	Si124 Acoustic Camera: 4.5 kg (9.9 lb) Si124 Cordless: 4 kg (9 lb)
Peso totale [compresi tutti gli accessori]	Si124 Acoustic Camera: 2.9 kg (6.4 lb) Si124 Cordless: 1.25 kg (2.76 lb)
Tipo imballo	Cardboard box
