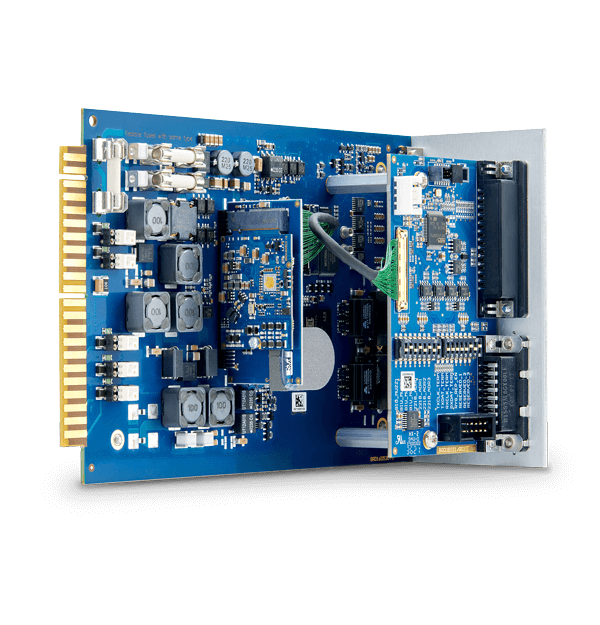

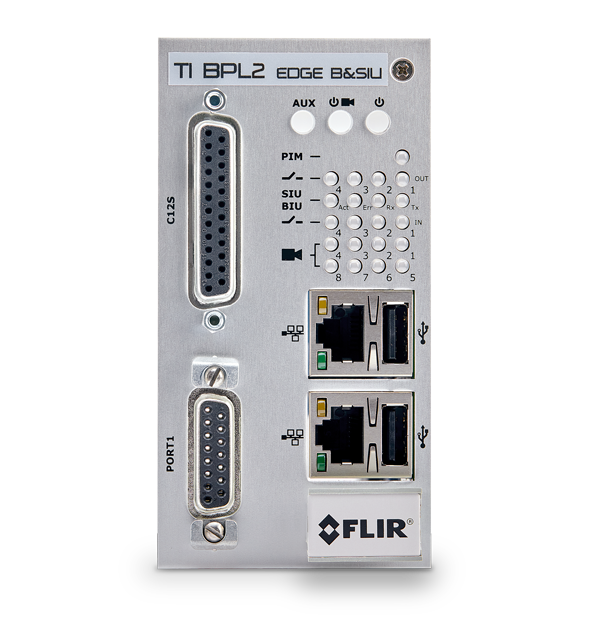

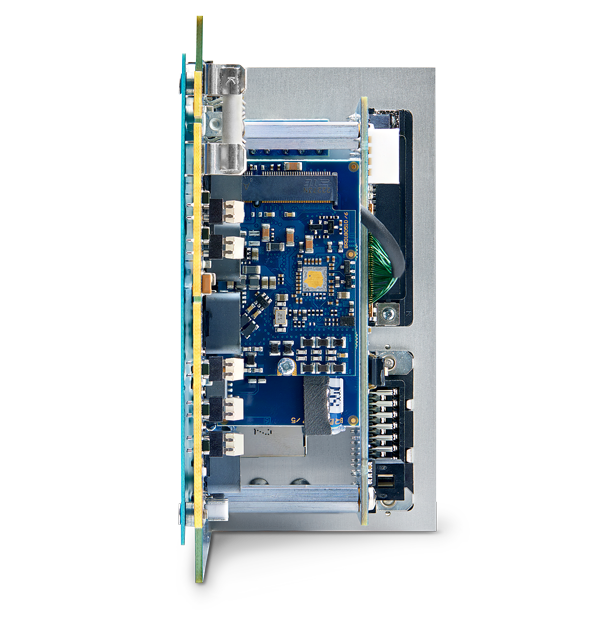

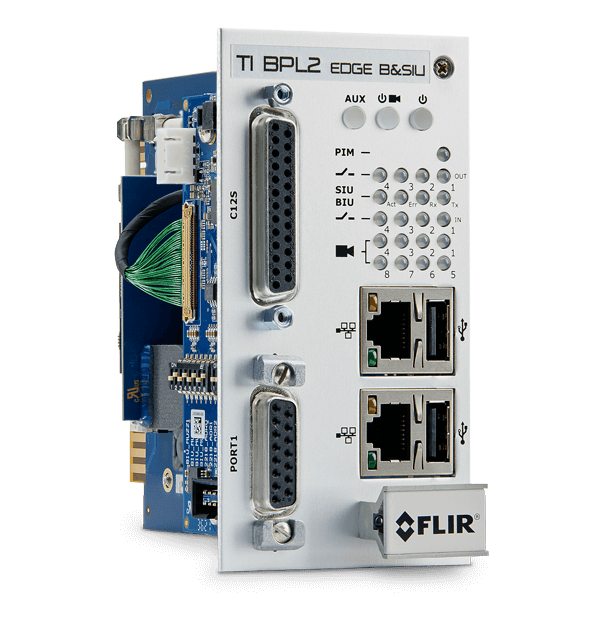

INTERFACCIA B e SIU TI BPL2 EDGE
Interfaccia Edge BPL (Broadband over Power Line, Banda larga su linea elettrica) di 2° generazione
• Collega le uscite di zona dai sensori BPL2 e/o dai sensori della linea di alimentazione (PL) a un controllore, fornendo alimentazione e comunicazioni ai sensori BPL2 e/o ai sensori PL
• Collega il PC ai sensori BPL2 e/o ai sensori PL per la configurazione e la visualizzazione del sistema
• Numero massimo di telecamere: Quattro sensori BPL2 o PL
• Sensore/i BPL2 compatibile/i: ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• Sensore/i PL compatibile/i con: TrafiOne
• Si consiglia un massimo di quattro sensori BPL2/PL
Specifiche
| Comunicazioni | |
|---|---|
| Connettore | Sensore cavo BPL2 – Interfaccia: 3 fili tramite morsetti (posteriore): 2 fili per alimentazione CC e comunicazione: banda larga su linea elettrica (BPL) e 1 filo per messa a terra funzionale Montaggio interfaccia: Montabile su rack EDGE |
| Ethernet | 2 × connettori RJ45 Ethernet (commutazione automatica 10/100 Mbit/s) |
| Ingresso | Connettore C12S disponibile sulla parte anteriore per controller da SIU ad ATC 4 contatti a secco accoppiati otticamente tramite connettore EDGE (retro, puntali F/H, W/X, S/T, Y/Z) Imax = 50 mA, Umax = 48 V CC Chiusura su evento o apertura su evento (impostazione nel software) 4 LED di uscita (anteriore, verde) Uscita di rilevamento da 1 a 4 e uscita di rilevamento comune da 1 a 4 4 contatti di ingresso tramite connettore EDGE (retro, puntali 1, 2, 3, 10) 4 LED di ingresso (anteriore, verde) Nota: è possibile aggiungere al massimo 20 uscite di rilevamento supplementari tramite un massimo di cinque unità USB I/O |
| Uscita | Uscite di rilevamento: 64 stati di uscita tramite il connettore Port-1 (anteriore, SDLC) al controller TS-2/ATC Uscite di errore: 1 componente dell’interruttore ottico isolato tramite connettore EDGE (posteriore, puntali J/K) - Imax = 50 mA, Umax = 48 V CC Aperto su evento (uscita hardware) 8 LED di stato del sensore BPL2 (anteriore, verde bicolore/rosso) Uscita di errore e uscita di errore comune Funzione di uscita errori: Errore uscita attiva = errore in TI BPL2 EDGE B&SIU o alimentazione assente, oppure Uscita errori attiva = errore in 4 I/O USB con uscita/e assegnata/e (ad es. nessuna comunicazione) o Uscita errori attiva = errore nel sensore BPL2 corrispondente (ad es. nessuna comunicazione) |
| Elettriche | |
|---|---|
| Alimentazione | Ingresso alimentazione: Da 12 V CC a 60 V CC, tramite connettore EDGE (posteriore, puntali A/B, sensibile alla polarità), pulsante di alimentazione e LED (anteriore, bicolore verde/rosso) Separare da 24 V CC a 48 V CC tramite connettore EDGE (posteriore, puntali D/E) per i sensori BPL2. Nota: 48 V AC sui puntali D/E consigliati quando più sensori BPL2 e/o lunghe distanze dei cavi Uscita alimentazione: Alimentazione Idem IN, tramite connettore EDGE (posteriore, puntali P/R, insensibile alla polarità) Nota: comunicazioni BPL2 ai sensori BPL2 aggiunte a livello di interfaccia) Consumo di potenza: Solo interfaccia: tipica ≤5 W (6 W picco all’avvio) Massimo, interfaccia con periferia: <100 W a 24 V CC Consumo di corrente: Solo interfaccia: tipica ≤210 mA a 24 V CC Massimo, interfaccia con periferia: <4 A a 24 V CC |
| Ambientali | |
|---|---|
| Impatti e vibrazioni | FCC: FCC Parte 15 classe B urti e vibrazioni: specifiche NEMA II |
| Range di temperature di esercizio | Specifiche NEMA II: da -34°C a 74°C (da -29,2°F a 165,2°F) |
| Meccaniche | |
|---|---|
| Dimensioni | A × L × P: 115 mm × 59 mm × 191 mm (4,53 in × 2,32 in × 7,52 in) Altezza e profondità rack US EDGE standard; larghezza = slot doppio |
| Peso | 450 g |
