FLIR A6700 MWIR
Câmera de Classificação Científica MWIR InSb
Product Variations
Projetada para inspeções de componentes eletrônicos, monitoramento de produção e ensaios não destrutivos, a câmera FLIR A6700 MWIR é perfeita para eventos térmicos de alta velocidade e alvos em movimento rápido. Tempos de exposição curtos permitem que os usuários congelem o movimento e realizem medições de temperatura precisas. Na verdade, a saída de imagem das câmeras pode ser exibida em janelas para aumentar as taxas de quadros para 480 quadros por segundo para caracterizar com precisão até mesmo eventos térmicos de alta velocidade, ajudando a garantir que os dados fundamentais não sejam perdidos durante os testes.
Solução Flexível e Acessível para Análise Térmica em Tempo Real
A FLIR A6700 opera na faixa de ondas de 3,0–5,0 µm (com opção de banda larga de 1,0–5,0 µm) e produz imagens finamente detalhadas em 327.680 pixels.
O modo de instantâneo permite capturar todos os pixels de uma cena, o que é crucial para medir temperaturas de objetos em movimento rápido.
Vídeo por Ethernet Gigabit e analógico simultaneamente ativos embora controlados independentemente, permitindo maior flexibilidade para gravação e exibição.
Especificações
| Highlighted | |
|---|---|
| Resolução | 640 x 512 |
| Tamanho do pixel [quadrado] | 15 µm |
| Faixa Espectral | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Tipo de Detector | Antimoneto de índio (InSb) da FLIR |
| Número f da Câmera | A6700 MWIR, A6701 MWIR: f/2.5 A6702 MWIR, A6703 MWIR: f/4.0 |
| Faixa Dinâmica | 14 bits |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 60 Hz |
| Tempo de Integração | 480 ns para aprox. quadro completo |
| Faixa de temperatura padrão [com óptica correspondente à banda] | MWIR A6700: -20 °C a 300 °C (-4 °F a 572 °F) A6701 MWIR, A6703 MWIR: -20 °C a 350 °C (-4 °F a 662 °F), -10 °C (50 °F) para microscópios A6702 MWIR: -20 °C a 350 °C (-4 °F a 662 °F) |
| Faixa de temperatura opcional [com óptica correspondente à banda] | 45 °C a 600 °C/113 °F a 1.112 °F (ND1); 250 °C a 2.000 °C/482 °F a 3.632 °F (ND2); 500 °C a 3.000 °C/932 °F a 5.432 °F (ND3) |
| Suporte de filtro [quente] | Montagem atrás da lente para filtros padrão de 1 polegada de diâmetro |
| Foco | Manual |

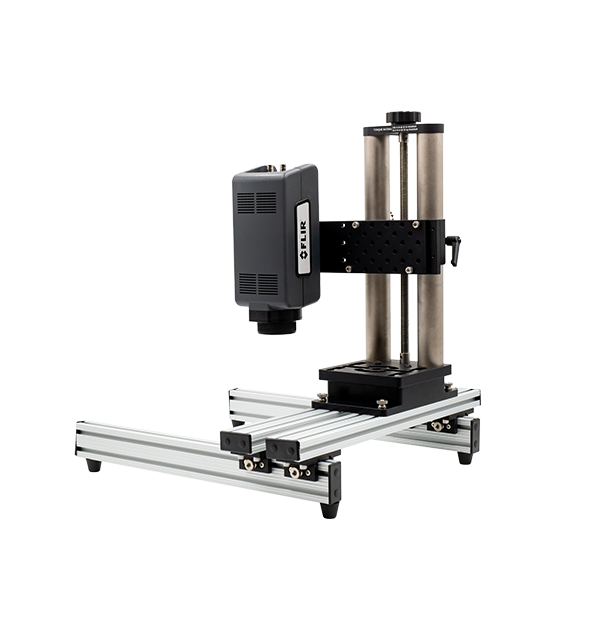

| Conteúdo da Caixa | Conteúdo da caixa para kits: • FLIR A6701 InSb (3,0 - 5,0 μm), 640x512, f/2,5, GigE, 60Hz (29440-201) • MWIR Calibração Termográfica de 3-5 um para • Research Studio de -20 °C a +350 °C (CAL35-STD) - Edição Profissional - Licença de 1 Ano (Ativação Online) (4232535) Suporte de Câmera de Base Aberta para Serviços • Pesados (4257132) E um dos seguintes: Lente macro • de 50 mm 3,0-5,0 μm, f/2,5 (Bioneta Manual FPO) (T300585) ou Microscópio • de 1x, 3,0-5,0 μm, f/2,5 (4214995) ou lente • de 1 (42154237 |
| Geração de imagem e óptica | |
|---|---|
| Armazenamento de Imagem na Câmera | Não há |
| Carimbo de Data/Hora da Imagem | Sim |
| Clock de Pixel | 50 MHz |
| Faixa Dinâmica | 14 bits |
| Faixa Espectral | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Foco | Manual |
| Interface da Lente | FLIR FPO (baioneta de 4 abas) |
| Lentes Disponíveis | A6700 MWIR, A6702 MWIR: 25 mm, 50 mm, 100 mm A6701 MWIR, A6703 MWIR: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Lentes/Microscópios de Close-up | MWIR A6700, MWIR A6702: Nenhum microscópio disponível A6701 MWIR, A6703 MWIR: 1X, 3X |
| Modos de Janela Secundária | Janela: inteira, metade, um quarto |
| Modos de Leitura | Integração assíncrona durante a leitura; integração assíncrona depois da leitura |
| Modos de Vídeo | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Número f da Câmera | A6700 MWIR, A6701 MWIR: f/2.5 A6702 MWIR, A6703 MWIR: f/4.0 |
| Operacionalidade | ≥99,8% (≥99,95% típico) |
| Paleta | Selecionável de 8 bits |
| Refrigeração do Sensor | Ciclo rotativo fechado |
| Resolução | 640 x 512 |
| Sensibilidade Térmica - NETD [típica] | A6700 MWIR, A6702 MWIR: ≤25 mK típico A6701 MWIR, A6703 MWIR: ≤20 mK típico |
| Sobreposição | Configuração fixa, pode ser desativada |
| Streaming de Dados Radiométricos | Gigabit Ethernet (GigE Vision) |
| Suporte de filtro [quente] | Montagem atrás da lente para filtros padrão de 1 polegada de diâmetro |
| Tamanho do pixel [quadrado] | 15 µm |
| Taxa de Quadros [Janela Completa] | Programável; 0,0015 Hz a 60 Hz |
| Tempo de Integração | 480 ns para aprox. quadro completo |
| Tipo de Detector | Antimoneto de índio (InSb) da FLIR |
| Tipo de Leitura | Instantâneo |
| Vídeo Padrão | SDI |
| Zoom de vídeo padrão | Automático, variável |
| Medição e análise | |
|---|---|
| Compensação de variação de temperatura [com calibração de fábrica] | Sim |
| Controle Automático de Ganho | Manual, Linear, Equalização de platô, DDE |
| Faixa de temperatura opcional [com óptica correspondente à banda] | 45 °C a 600 °C/113 °F a 1.112 °F (ND1); 250 °C a 2.000 °C/482 °F a 3.632 °F (ND2); 500 °C a 3.000 °C/932 °F a 5.432 °F (ND3) |
| Faixa de temperatura padrão [com óptica correspondente à banda] | MWIR A6700: -20 °C a 300 °C (-4 °F a 572 °F) A6701 MWIR, A6703 MWIR: -20 °C a 350 °C (-4 °F a 662 °F), -10 °C (50 °F) para microscópios A6702 MWIR: -20 °C a 350 °C (-4 °F a 662 °F) |
| Precisão | ≤Precisão de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2% da leitura (±1% típico) |
| Comunicação e armazenamento de dados | |
|---|---|
| Comando e Controle | GenICam (GigE) |
| Modos de Sincronização | Sincronização |
| Geral | |
|---|---|
| Conteúdo da Caixa | Conteúdo da caixa para kits: • FLIR A6701 InSb (3,0 - 5,0 μm), 640x512, f/2,5, GigE, 60Hz (29440-201) • MWIR Calibração Termográfica de 3-5 um para • Research Studio de -20 °C a +350 °C (CAL35-STD) - Edição Profissional - Licença de 1 Ano (Ativação Online) (4232535) Suporte de Câmera de Base Aberta para Serviços • Pesados (4257132) E um dos seguintes: Lente macro • de 50 mm 3,0-5,0 μm, f/2,5 (Bioneta Manual FPO) (T300585) ou Microscópio • de 1x, 3,0-5,0 μm, f/2,5 (4214995) ou lente • de 1 (42154237 |
| Peso [sem lente] | 2,3 kg (5 lbs) |
| Tamanho [C x L x A] sem a Lente | 226 x 102 x 109 mm (8,9 x 4,0 x 4,3 pol.) |
| Potência | |
|---|---|
| Potência | 24 V CC (<24 W em estado estável) |
| Dados ambientais e certificações | |
|---|---|
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 °F a 122 °F) |
| Montagem | 2 × orifícios roscados ¼de " -20, 1 × orifício roscado de 3/8"-16, 4 × orifícios roscados de 10-24 |
Accessories
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
