Discontinued

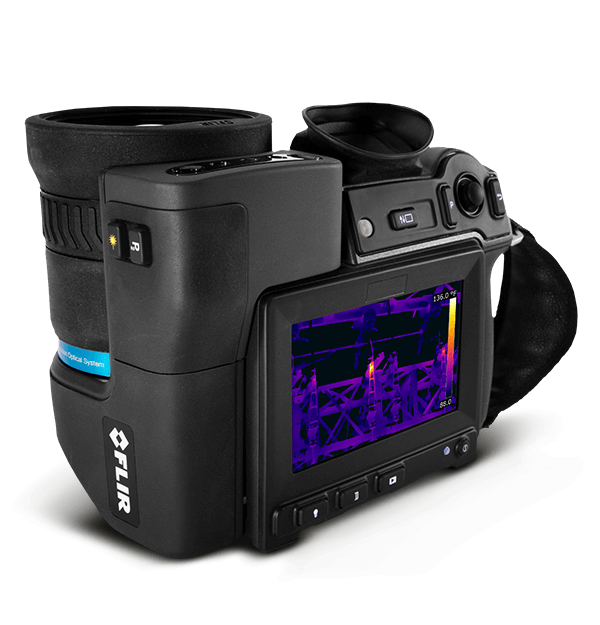

FLIR T1030sc
Câmera de Infravermelho Portátil com Desempenho de HD
A T1030sc é uma câmera de infravermelho portátil, de alta velocidade e alta definição que grava imagens em resolução total de 1024 × 768 a 30 quadros por segundo. Ela foi projetada para engenheiros, pesquisadores e cientistas que necessitam da mais alta resolução e sensibilidade possível em um conjunto flexível, portátil e alimentado por bateria. A T1030sc permite capturar imagens radiométricas em HD sem perdas a até 120 Hz que você pode visualizar, adquirir, analisar e compartilhe pelo FLIR ResearchIR Max ou o MathWorks® MATLAB.
Um detector extraordinariamente sensível e componentes ópticos prontos para HD oferecem imagens térmicas deslumbrantes e precisas e medições de temperatura sem contato
Câmera portátil, alimentada por bateria, vai para onde você precisar. A comunicação Wi-Fi simplifica o compartilhamento de imagens, controle remoto, visualização e a rápida geração de relatórios.
Transmita dados não compactados para um computador ou capture vídeo radiométrico totalmente dinâmico na câmera.
Especificações
| Highlighted | |
|---|---|
| Resolução de IV | 1024 × 768 pixels |
| Pitch do Detector | 17 µm |
| Faixa Espectral | 7,5 - 14 µm |
| Tipo de Detector | Matriz de plano focal (FPA), com microbolômetro não refrigerado |
| Número f da Câmera | f/1.15 |
| Número f | 1,15 |
| NETD | <20 mK @ 30°C (86°F) |
| Sensibilidade Térmica/NETD | <20 mK a +30 °C (+86 °F) |
| Sensibilidade Térmica | <0,02 °C a +30 °C |
| Taxa de Quadros | 30 Hz, janela completa, em câmera de 120 Hz, janela completa, com HSI para computador de 240 Hz, ½ janela com HSI |
| Foco | Uma tomada ou manual |
| Conteúdo da Caixa | Câmera de infravermelho com lente, Bateria (2 cada), Carregador de bateria, Cabo HDMI-HDMI, Caixa rígida para transporte, Viseira grande, Tampa da lente, Alça de pescoço, Fonte de alimentação (incluindo vários plugues), Cabo USB, Certificado de calibração padrão A para micro-B, Cartão de licença do FLIR Tools+, CD-ROM de documentação do usuário, Documentação impressa, Fone de ouvido Bluetooth, Cartão SD |
| Geração de imagem e óptica | |
|---|---|
| Ajuste Automático da Imagem | Padrão ou histograma com base no conteúdo da imagem |
| Ajuste Manual da Imagem | Base linear, possível ajustar o nível/amplitude/ máx./mín. |
| Alinhamento a Laser | A posição é exibida automaticamente na imagem de infravermelho |
| Aprimoramento de imagem digital | Redução de ruído digital adaptável |
| Atualização do software da câmera | Use o software para PC FLIR Tools |
| Campo de visão (FOV) | 28° x 21° |
| Compatível com UltraMax | Sim |
| Comprimento Focal | 36 mm (1.42 in.) |
| Constante de Tempo | <10 ms |
| Câmera Digital | O campo de visão adapta-se a lentes de infravermelho |
| Câmera Digital Integrada | 5 Mpixel com luz de LED |
| Descrição da imagem | Adicionar pequena observação (armazenada na etiqueta exif de JPEG) |
| Desenho | Desenhe nas imagens térmicas/digitais ou adicione marcações predefinidas Software de PC separado com extensa geração de relatórios |
| Dimensões da câmera sem lentes (C x L x A) | 167,2 mm × 204,5 mm × 188,3 mm (6.6 in. × 8.0 in. × 7.4 in.) |
| Display de 4,3 pol. | 800 x 480 pixels |
| Distância de alinhamento mínima, imagem IV-visual | 0,4 m (1.32 ft.) |
| Distância focal mínima de IV | 0,4 m (1.32 ft.) |
| Faixa Espectral | 7,5 - 14 µm |
| Foco | Uma tomada ou manual |
| Frequência da Imagem | 30 Hz |
| Galeria | Análise miniatura/imagem completa na câmera Editar medições/paletas/modos de imagem na câmera |
| Gravação de vídeo IV não radiométrico | H.264 para o cartão de memória |
| Gravação de vídeo IV radiométrico | Gravação radiométrica em tempo real (RTRR) no cartão de memória |
| Gravação de Vídeo Visual | H.264 para o cartão de memória |
| Identificação da Lente | Automática |
| Imagem de Infravermelho | Imagem de infravermelho totalmente colorida |
| Imagem Visual | Imagem visual totalmente colorida |
| Imagens Dinâmicas Multiespectrais (MSX) | Imagem térmica com apresentação de detalhes melhorada |
| Laser | Ativado por um botão específico |
| Lentes Disponíveis | 28° |
| Lentes/Microscópios de Close-up | NA |
| Lâmpada do Vídeo | Luz LED integrada |
| Modos de Imagem | Térmico, Thermal MSX, Picture in Picture, câmera digital |
| NETD | <20 mK @ 30°C (86°F) |
| Número f | 1,15 |
| Número f da Câmera | f/1.15 |
| Orientação Automática | Paisagem ou retrato automático |
| Paletas de cores | Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava |
| Picture-in-Picture | Área de infravermelho redimensionável e movível na imagem visual |
| Pitch do Detector | 17 µm |
| Resolução de IV | 1024 × 768 pixels |
| Resolução espacial (IFOV) | 0,47 mrad |
| Resolução MSX | 1024 × 768 pixels |
| Sensibilidade Térmica/NETD | <20 mK a +30 °C (+86 °F) |
| Streaming de vídeo IV não radiométrico | Vídeo H.264 com Wi-Fi Vídeo H.264 com USB |
| Streaming de vídeo IV radiométrico | Streaming radiométrico em tempo real (RTRS) através de USB |
| Streaming de Vídeo Visual | Vídeo H.264 com Wi-Fi Vídeo H.264 com USB |
| Taxa de Quadros | 30 Hz, janela completa, em câmera de 120 Hz, janela completa, com HSI para computador de 240 Hz, ½ janela com HSI |
| Tipo de Detector | Matriz de plano focal (FPA), com microbolômetro não refrigerado |
| Tipo de Display | Tela sensível ao toque capacitativa |
| UltraMax | Sim |
| Visor | 800 × 480 pixels incorporados |
| Vídeo IV Não Radiométrico | H.264 para cartão de memória |
| Vídeo IV Radiométrico | Gravação radiométrica em tempo real (RTRR) no cartão de memória |
| Zoom Digital | Contínuo de 1-8× |
| Medição e análise | |
|---|---|
| Alarme de cor (isotérmico) | Acima/abaixo/intervalo |
| Alarme de Funções de Medição | Alarmes audíveis/visuais (acima/abaixo) em qualquer função de medição selecionada |
| Comandos de Configuração | Configurar predefinições do usuário, Opções de salvamento, Botão programável, Opções de redefinição, Configurar câmera, Wi-Fi, GPS e bússola, Bluetooth, Idioma, Hora e unidades, Informações da câmera |
| Controle Automático de Ganho | Manual, Linear, Histograma |
| Correção de Emissividade | Variável de 0,01 a 1,0 ou selecionada na lista de materiais |
| Correção de Medições | Emissividade, temperatura refletida, umidade relativa, temperatura atmosférica, distância do objeto, compensação de janela de infravermelho externa |
| Correção de temperatura aparente refletida | Automática, baseada na entrada da temperatura refletida |
| Correção de transmissão atmosférica | Automática, baseada em entradas para distância, temperatura atmosférica e umidade relativa |
| Correção de Transmissão Óptica | Automática e baseada em sinais de sensores internos |
| Correção de Óptica e Janelas Externas | Automática, baseada nas entradas da transmissão e temperatura de janela |
| Correções de Medição | Emissividade, temperatura refletida, umidade relativa, temperatura atmosférica, distância do objeto, compensação de janela de infravermelho externa |
| Diferença de Temperatura | Delta de temperatura entre as funções de medição e a temperatura referencial |
| Faixa de Temperatura de Objetos | De –40 °C a +150 °C (de –40 °F a +302 °F), de 0 a +650 °C (de +32 °F a +1202 °F), de +300 °C a +2000 °C (de +572 °F a +3632 °F) |
| Fotômetro | 10,0 |
| Perfil | 1 perfil de linha com temperatura máx./mín. |
| Precisão | ±1°C (±1.8°F) or ±1% at 25°C for temperatures between 5°C to 150°C ±2°C (±3.6°F) or ±2% of reading at 25°C for temperatures up to 1200°C |
| Precisão da faixa de temperatura de objetos | ±1 °C (±1,8 °F) ou ±1% a 25 ⁰C para temperaturas entre 5 °C e 150 °C ±2 °C (±3.6 °F) ou ±2% de leitura a 25 ⁰C para temperaturas até 1200 ⁰C |
| Predefinições de Medição | Sem medição, Ponto central, Ponto quente, Ponto frio, Predefinição do usuário 1, Predefinição do usuário 2 |
| Predefinições do Usuário | O usuário pode selecionar e combinar medidas de qualquer quantidade de pontos/caixas/círculos/perfis/deltas |
| Sensibilidade Térmica | <0,02 °C a +30 °C |
| Temperatura Referencial | Definida manualmente utilizando a diferença de temperatura |
| Área | 5 + 5 áreas (caixas e círculos) com máx./mín./média |
| Comunicação e armazenamento de dados | |
|---|---|
| Antena | Interno |
| Armazenamento de Imagem | JPEG padrão, incluindo dados de imagem e de medição digitais, em um cartão de memória |
| Bluetooth | Faixa de frequência: 2402–2480 MHz, suporta 2,1 e 4,0 |
| Cartão SD | Um slot para cartões de memória SD removíveis |
| Formato de Arquivo de Imagem | JPEG padrão, incluindo dados de fotos e de medição digitais, no cartão de memória |
| Formatos de Arquivo | JPEG padrão, com dados de medição inclusos CSQ, dados de medição inclusos |
| Formatos de Arquivo – Visual | JPEG padrão, automaticamente associado com a imagem térmica correspondente |
| Interface | USB Micro-B, Bluetooth, Wi-Fi, HDMI |
| Lapso de tempo | De 15 segundos a 24 horas |
| METERLiNK | Conexão sem fios (Bluetooth) para: Medidores FLIR com METERLiNK |
| METERLiNK – Bluetooth | Comunicação com fone de ouvido e sensores externos |
| Modo de Armazenamento de Imagem | Armazenamento simultâneo de imagens térmicas e digitais no mesmo arquivo JPEG Opcional para armazenar uma foto digital como arquivo JPEG separado |
| Mídia de Armazenamento | Cartão de mídia SD ou SDHC removível. Classe 10 ou melhor recomendado |
| Saída de Vídeo | HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600 |
| Tipo de Conector de Vídeo | HDMI tipo C |
| USB | USB Micro-B: transferência de dados para e a partir de um computador, vídeo colorido descompactado |
| USB – Padrão | USB 2.0 de Alta Velocidade Conector USB Micro-B |
| Wi-Fi | Padrão: 802.11 b/g/n Faixa de frequência: 2412-2462 MHz Potência máx. de saída: 15 dBm |
| Áudio | Fone de ouvido com microfone via Bluetooth para anotação de voz de imagens |
| Geral | |
|---|---|
| Bússola | Direção da câmera automaticamente adicionada a todas as imagens |
| Conteúdo da Caixa | Câmera de infravermelho com lente, Bateria (2 cada), Carregador de bateria, Cabo HDMI-HDMI, Caixa rígida para transporte, Viseira grande, Tampa da lente, Alça de pescoço, Fonte de alimentação (incluindo vários plugues), Cabo USB, Certificado de calibração padrão A para micro-B, Cartão de licença do FLIR Tools+, CD-ROM de documentação do usuário, Documentação impressa, Fone de ouvido Bluetooth, Cartão SD |
| Embalagem | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Material da estrutura | Magnésio |
| Mira Laser | Cartão micro USB AB, Bluetooth, Wi-Fi, HDMI |
| O Sistema Inclui | Câmera de infravermelho com lentes, Bateria (2 cada), Carregador de bateria, Cabo HDMI-HDMI, Caixa rígida para transporte, Viseira grande, Tampa da lente, Fone de ouvido Bluetooth, Cartão SD, Alça de pescoço, Fonte de alimentação (incluindo vários plugues), Cabo USB, Padrão A para Mini-B, Caixa HSI, Certificado de calibração, Cartão de download do FLIR Tools, CD-ROM de documentação do usuário, Documentação impressa |
| Peso | 1,9 kg (4.3 lb.) |
| Interface do usuário | |
|---|---|
| Display | Tela sensível ao toque incorporada, LCD widescreen de 4,3 pol., 800 × 480 pixels |
| Idiomas | Árabe, tcheco, dinamarquês, holandês, inglês, finlandês, francês, alemão, grego, húngaro, italiano, japonês, coreano, norueguês, polonês, português, russo, chinês simplificado, sueco, chinês tradicional, turco |
| Tela Sensível ao Toque | Sim |
| Texto | Adicionar tabela, selecionar entre modelos predefinidos |
| Voz | 60 segundos (via Bluetooth) armazenada com a imagem |
| Potência | |
|---|---|
| Gerenciamento de Energia | Funcionalidade de desligamento automático, configurável pelo usuário entre 5 minutos, 20 minutos e sem desligamento automático |
| Operação com Alimentação Externa | Adaptador de CA, 90-260 V CA, 50/60 Hz ou 12 V a partir de um veículo (cabo com plugue padrão, opcional) |
| Sistema de carregamento | Na câmera (adaptador CA ou 12 V a partir de um veículo) ou carregador para duas baterias |
| Temperatura de Carregamento | De 0 °C a +45 °C (de +32 °F a +113 °F), exceto para o mercado coreano: de +10 °C a +45 °C (de 50 °F a 113 °F) |
| Tempo de Carregamento | 2,5 horas para 90% da capacidade, status do carregamento indicado por LED |
| Tempo Operacional da Bateria | >2,5 horas a 25 °C (+68 °F) e uso típico |
| Tipo de bateria | Bateria recarregável de íon-lítio |
| Dados ambientais e certificações | |
|---|---|
| Choque | 25 g (IEC 60068-2-29) |
| Classificação do Laser | Classe 2 |
| EMC | ETSI EN 301 489-1 (rádio) ETSI EN 301 489-17 EN 61000-6-2 (Imunidade) EN 61000-6-3 (Emissão) FCC 47 CFR Parte 15 Classe B (Emissão) ICES-003 |
| Encapsulamento | IP 54 (IEC 60529) |
| Ergonomia | O visor mais o bloco óptico rotativo de 120 ° permite apontar a câmera em várias direções, mantendo ao mesmo tempo uma posição confortável. |
| Espectro de Rádio | ETSI EN 300 328 FCC Parte 15.247 RSS-247 Edição 2 |
| Faixa de Temperatura de Armazenamento | –40 a +70 °C (–40 a +158 °F) |
| Faixa de Temperatura Operacional | De -40° a +2000 °C |
| Montagem em Tripé | UNC 1/4"-20 |
| Segurança | EN/UL/CSA/PSE 60950-1 |
| Tipo de Laser | Laser diodo AlGaInP semicondutor, 1 mW, 635 nm (vermelho) |
| Umidade (em operação e em armazenamento) | IEC 60068-2-30/24 horas, 95% de umidade relativa, 25–40 °C (77–104 °F)/2 ciclos |
| Vibração | 2 g (IEC 60068-2-6) |
