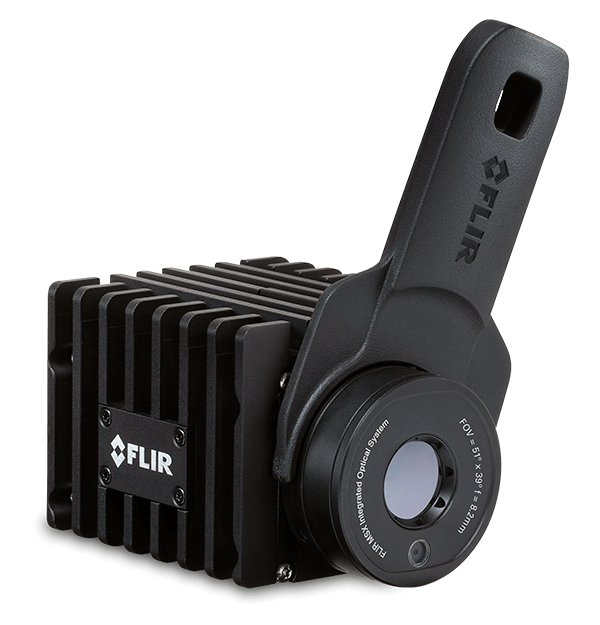

FLIR A40 紧凑型智能传感器热像仪
紧凑型智能传感器热像仪
Product Variations
A40 紧凑型智能传感器热像仪非常适合这样的用户：想要相机内建分析和报警能力，便于状态监测和早期火灾探测应用。这是一种灵活、可配置的解决方案，旨在满足各行各业自动化客户的独特需求。如果用作云计算和工业物联网 (IIoT) 解决方案的系统组件，A40 可帮助公司保护资产，提高安全性，最大化运行时间，并尽可能降低维护成本。
作为自动化解决方案，具有边缘分析和开放通信协议，经济实惠
采用大面积非接触式温度传感器，快速获取热特性，提供高达 320 × 240（76,800 像素）分辨率和 ±2°C 精度，以及 FLIR 专利的 MSX®（专利号：CN201380073584.9）图像增强技术（*A40 95° 版本不提供）
热智能传感器的整合工作得以简化，其通信采用标准工业协议和视频管理系统，包括 HMI 和 SCADA。
IP66级相机轻量，具有M8/12接头，可轻松安装于任何位置 – 具有多种安装选项。
规格
| Highlighted | |
|---|---|
| 数字输入/输出连接器类型 | M12 12针 A码，阳（和外部电源共用） |
| 数字输入 | 2×光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输出用途 | 根据报警，输出至外部设备 故障 (NC) |
| 数字输出 | 3×光隔离，0–48 V DC，最大350 mA；固态光继电器；1x专用为故障输出(NC) |
| 编码 | H.264、MPEG4或MJPEG |
| 以太网接口 | 有线 |
| 电磁兼容性（EMC） | ETSI EN 301 489-1（无线电） ETSI EN 301 489-17（无线电） EN 61000-4-8（磁场） FCC 47 CFR 第 15 部分 B 类（抗辐射，美国） ISO 13766-1（EMC - 土方和建筑施工机械） EN ISO 14982（EMC - 农林机械） |
| 测量频率 | 高达 10 Hz |
| 光圈数 | 1.4 |
| 图像频率 | |
| 图像频率 | 30 Hz |
| 热灵敏度/NETD | <35 mK |
| 精度 | ±2°C 或±读数的 2%（环境温度为 15°C 至 35°C，物体温度大于 0°C） |
| 报警功能 | 任意选定测量功能、数字输入、相机温度均具有 |
| 报警输出 | 数字输出电子邮件 (SMTP)（推）以太网/IP（拉）文件传输 (FTP)（推）Modbus TCP 客户端（拉）服务器（推）MQTT 事件（推）基于 RESTful API 查询（拉）存储图像或视频 |
| 通讯与数据存储 | |
|---|---|
| RS-232 | M8 A码，阳接头 |
| 以太网 | 用于控制、结果、图像以及电源 |
| 以太网协议 | FLIR A40 智能传感器 29°：EtherNet/IP、Modbus TCP、MQTT、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（服务器）、FTP（客户端）、SMTP、DHCP、MDNS (Bonjour)、uPnP FLIR A40 智能传感器 51°：EtherNet/IP、IEEE 1588、Modbus TCP、MQTT、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（服务器）、FTP（客户端）、SMTP、DHCP、MDNS (Bonjour)、uPnP FLIR A40 智能传感器 95°：EtherNet/IP、Modbus TCP、MQTT、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（服务器）、FTP（客户端）、SMTP、DHCP、MDNS (Bonjour)、uPnP |
| 以太网接口 | 有线 |
| 以太网标准 | IEEE 802.3 |
| 以太网电源 | 以太网供电，PoE IEEE 802.3af class 3供电标准 |
| 以太网类型 | 1000 Mbps |
| 以太网连接器类型 | M12 8针 X码，阴；RP-SMA，阴 |
| 以太网通信 | 基于TCP/IP套接字，FLIR专有 |
| 兼容ONVIF Profile S | 29°、51°：是 95°：否 |
| 单播 | 是 |
| 图像存储 | 不适用 |
| 数字输入 | 2×光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输入/输出绝缘电压 | 500 VRMS |
| 数字输入/输出连接器类型 | M12 12针 A码，阳（和外部电源共用） |
| 数字输入用途 | NUC，NUC禁用，警报 |
| 数字输出 | 3×光隔离，0–48 V DC，最大350 mA；固态光继电器；1x专用为故障输出(NC) |
| 数字输出用途 | 根据报警，输出至外部设备 故障 (NC) |
| 组播 | 是 |
| 编码 | H.264、MPEG4或MJPEG |
| 成像与光学 | |
|---|---|
| MSX | 是 |
| 光圈数 | 1.4 |
| 叠加 | 含/不含 |
| 可见光分辨率 | 1280 × 960 |
| 可见光相机 | 配有 |
| 图像频率 | 30 Hz |
| 图像频率 | |
| 多视频流 | 是 |
| 对比增强 | FSX®/直方图均衡化（仅限 IR） |
| 探测器像素间距 | 25 µm |
| 最小焦距 | FLIR A40 智能传感器 29°：0.25 m FLIR A40 智能传感器 51°：0.2 m FLIR A40 智能传感器 95°：0.1 m |
| 波长范围 | 7.5–14 µm |
| 热灵敏度/NETD | <35 mK |
| 焦平面阵列（FPA） | 非制冷型微测辐射热计 |
| 焦距 | FLIR A40 智能传感器 29°：14.3 mm FLIR A40 智能传感器 51°：8.2 mm FLIR A40 智能传感器 95°：4.1 mm |
| 空间分辨率（IFOV） | 1.7 mrad/像素 |
| 红外分辨率 | 320 240× |
| 视场角（FOV） | FLIR A40 智能传感器 29°：29° FLIR A40 智能传感器 51°：51° FLIR A40 智能传感器 95°：95° |
| 视频流 | RTSP协议 |
| 视频流分辨率 | RTSP 视频流 0：640 × 480 像素 RTSP 视频流 1：1280 × 960 像素 |
| 读出 | 无测量值读出，仅限流式视频 |
| 调焦 | 固定，可用随附工具调整 |
| 辐射红外视频流 | 不适用 |
| 测量与分析 | |
|---|---|
| 大气传递校正 | 基于距离、大气温度及相对湿度的输入值 |
| 报警功能 | 任意选定测量功能、数字输入、相机温度均具有 |
| 报警输出 | 数字输出电子邮件 (SMTP)（推）以太网/IP（拉）文件传输 (FTP)（推）Modbus TCP 客户端（拉）服务器（推）MQTT 事件（推）基于 RESTful API 查询（拉）存储图像或视频 |
| 测温范围 | ⁻20°C 至 175°C 175°C 至 1000°C |
| 测量工具 | FLIR A40 智能传感器 29°：•10 点测温 •10 框 •3 △T（任何值/引用/外部锁的差异） •1 等温线（以上/以下/区间） •1 iso 覆盖 FLIR A40 智能传感器 51°：10 点测温 10 框 3 △T（任何值或引用/外部锁的差异） 1 等温线（以上/以下/区间） 1 Iso 覆盖 FLIR A40 智能传感器 95°：10 点测温 10 框 3 △T（任何值或引用/外部锁的差异） 1 等温线（以上/以下/区间） 1 iso 覆盖 |
| 测量校正 | 全局对象参数 每个分析函数的局部参数 |
| 测量预设 | 是 |
| 精度 | ±2°C 或±读数的 2%（环境温度为 15°C 至 35°C，物体温度大于 0°C） |
| 自动热点与冷点检测 | 输入框内显示最大/最小温度值和位置 |
| 常规 | |
|---|---|
| 外壳材料 | 铝 |
| 尺寸（长×宽×高） | 107 × 67 × 57 mm |
| 底座安装 | 4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板 |
| 重量 | 519g (1.14lb)，不含底部冷却板 |
| 环境与认证 | |
|---|---|
| 三脚架安装 | 4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板 |
| 封装 | IEC 60529和IP66 |
| 工作温度范围 | –20 至 50°C，温度高于 40°C 时需要底部冷却板。最大内部温度传感器：70°C |
| 抗振动 | IEC 60068-2-6，0.15 mm（10–58 Hz）和 2 g（58–500 Hz），正弦 IEC 61373 Cat 1（铁路） |
| 抗撞击 | IEC 60068-2-27, 25 g |
| 无线电频谱 | FCC 47 CFR 第 15 部分 C 类（2.4 GHz 带宽，美国） FCC 47 CFR 第 15 分 E 类（5 GHz 带宽，美国） RSS-247（2.4 GHz 和 5 GHz 带宽，加拿大） ETSI EN 300 328 V2.1.1（2.4 GHz 带宽，欧盟） ETSI EN 301 893 V2.1.1（5 GHz 带宽，欧盟） |
| 测量频率 | 高达 10 Hz |
| 湿度（工作及存放） | IEC 60068-2-30/24 小时，95% 相对湿度，25–40°C/2 次循环 –EN60068-2-38 |
| 电磁兼容性（EMC） | ETSI EN 301 489-1（无线电） ETSI EN 301 489-17（无线电） EN 61000-4-8（磁场） FCC 47 CFR 第 15 部分 B 类（抗辐射，美国） ISO 13766-1（EMC - 土方和建筑施工机械） EN ISO 14982（EMC - 农林机械） |
| 耐腐蚀性 | ISO 12944 C4 G 或 H EN60068-2-11 |
| 电源 | |
|---|---|
| 功耗 | 24 V DC 时的典型值 7.5 W 48 V DC 时的典型值 7.8 W 48 V PoE 时的典型值 8.1 W |
| 外接电源管理 | 24/48 V DC 最大 8 W |
| 外部电压 | 容许范围 18–56 V DC |
| 电源连接 | M12 12针 A码，阳（与数字量输入/输出共用） |
| 用户界面 | |
|---|---|
| 网络接口 | 是 |
