FLIR G 系列
碳氢化合物检测用光学气体成像热像仪
Product Variations

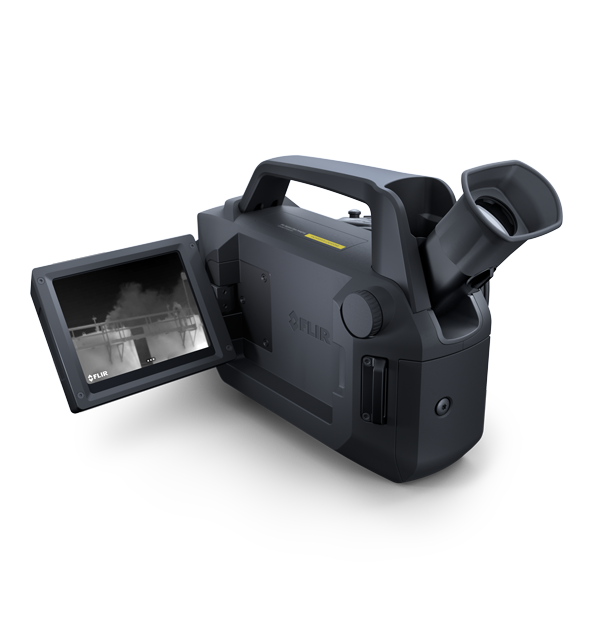

FLIR Gx320、G620 和 Gx620 是创新的光学气体成像 (OGI) 相机，用于检测石油和天然气供应链的多个阶段，以及其他工业市场的碳氢化合物、甲烷 (CH₄) 和其他挥发性有机化合物 (VOC) 排放。FLIR G系列热像仪有着高达 640×480（307,200 像素）的热分辨率，带创新的气体定量分析功能，可测量热像仪内部的泄漏类型和严重程度，无需辅助设备。虽然所有型号均通过了 OOOOa 认证，但 FLIR Gx320 和 Gx620 还符合 ATEX 标准，使得这些型号的热像仪非常适合检测复杂系统中的气体排放，包括炼油厂、石化设施、天然气井场、压缩站和发电厂。
革命性的气体泄漏检测功能，包括热像仪内置的定量分析功能，可测量泄漏的类型和程度，无需辅助设备
内置 Wi-Fi 和蓝牙功能，可以连接到智能手机或平板电脑，轻松编辑图像并存储到云端，或利用附带的 FLIR Ignite云服务进行文件的无线传输
由于采用了旋转式 10.16 cm LCD 触摸屏，您可以从任何方向查看目标，从而可以舒适地操作 G 系列相机并与之交互
规格
| Highlighted | |
|---|---|
| IR Resolution | G620、Gx620：640 × 480 热分辨率（307,200 像素） Gx320：320 × 240 热分辨率（76,800 像素） |
| Detector Pitch | G620、Gx620：15 µm Gx320：30 µm |
| Accuracy | ±1°C（温度范围 0°C 至 100°C）或读数的 ±2%（温度范围 >100°C） |
| Spectral Range | 3.2 µm 至 3.4 µm |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Class I Division 2 CSA 22.2 No. 213, Class I Division 2 |
| 成像与光学 | |
|---|---|
| Adjustable Viewfinder | 内置可旋转 OLED 取景器，800 × 480 像素 |
| Camera f_number | 1.59 |
| Color LCD | 4 ×英寸，640 480 像素可旋转液晶触摸屏 |
| Color palettes | 极光色、白热、黑热、铁红色、熔岩色、彩虹色、高对比彩虹色 |
| Detector Pitch | G620、Gx620：15 µm Gx320：30 µm |
| Detector Type | 焦平面阵列 (FPA)，制冷型锑化铟 (InSb) |
| Display Frame Rate | 60 Hz |
| Field of View | 14.5°：14.5° × 10.8° (38 mm) 24°：24° × 18° (23 mm) |
| Focus | G620：自动和手动 Gx320、Gx620：手动 |
| Image Analysis | 10 个点，5 个框带最大值/最小值/平均值功能，1 行（水平或垂直），测量校正 |
| Image Modes | 红外图像、可见光图像、高灵敏度模式 (HSM)、降噪滤波 |
| IR Resolution | G620、Gx620：640 × 480 热分辨率（307,200 像素） Gx320：320 × 240 热分辨率（76,800 像素） |
| Laser Spot | 是 |
| MPEG Video Recording | 是 |
| Non_Radiometric IR Video | H.264 (AVC) 通过 RTSP (Wi-Fi)，MPEG4 通过 RTSP (Wi-Fi)，MJPEG 通过 UVC 和 RTSP (Wi-Fi) 传输 |
| On Camera Display | 800 × 480 像素宽屏液晶显示器，800 × 480 像素可旋转 OLED 取景器 |
| Radiometric IR Video | RTRR （.csq），通过 UVC 传输 |
| Radiometric JPG | 是 |
| Sensor Cooling | 斯特林微制冷器 (FLIR MC-3) |
| Spectral Range | 3.2 µm 至 3.4 µm |
| Video Recording and Streaming | 以 H.264 格式存储至记忆卡 |
| Zoom | 1–8 倍连续数字变焦 |
| 测量与分析 | |
|---|---|
| Accuracy | ±1°C（温度范围 0°C 至 100°C）或读数的 ±2%（温度范围 >100°C） |
| Area Box | 5个（包括最小值/最大值/平均值） |
| Delta T | 是 |
| Gas Quantification | 板载热像仪量化 |
| Gas Sensitivity | G620、Gx620：CH₄：<29 ppm x m 碳氢化合物（多种）：<4 ppm x m （ΔT = 10°C，距离 = 1 m） Gx320：CH₄：<9.6 ppm x m 碳氢化合物（多种）：<4 ppm x m （ΔT = 10°C，距离 = 1 米） |
| Measurement Corrections | 反射温度、距离、大气透射、湿度、外部光学元件 |
| Profile | 1条实时线温（水平或竖直） |
| Recording | MultiREC 录制；可按可自定义顺序自动录制多个文件 |
| Spot Meter | 10 |
| Temperature Range | G620、Gx620：-20°C 至 350°C Gx320：-20°C 至 350°C 可用子量程： -20°C 至 10°C -10°C 至 25°C 10°C 至 50°C 40°C 至 85°C 70°C 至 120°C 100°C 至 160°C 130°C 至 200°C 180°C 至 260°C 240°C 至 350°C |
| Thermal Sensitivity | G620、Gx620：30°C 下为 <20 mK Gx320：30°C 下为 <10 mK |
| 通讯与数据存储 | |
|---|---|
| Communication Interfaces | USB 2.0、蓝牙耳机、Wi-Fi、HDMI |
| Image File Format | 标准 JPEG，包含测量数据。纯红外模式 |
| Radio | 工作频率： •蓝牙 + EDR：2402–2480 MHz •WLAN 2.4 GHz：2412–2462 MHz •WLAN 5 GHz：5150-5250 MHz，请注意，频带 5150-5250 MHz 仅供室内使用，见国家法规。 射频输出 (EIRP) • 蓝牙 + EDR：<10 dBm •WLAN：<17 dBm 天线 •集成 PIFA 天线（增益：最大 2.6 dBi） |
| Storage Media | 可拆卸 SD 卡 |
| Video Out | G620、Gx620：HDMI、DVI Gx320：HDMI 640 × 480，HDMI 1280 × 720，DVI 640 × 480，DVI 800 × 600 |
| 常规 | |
|---|---|
| Annotations | 语音：通过蓝牙为静态图像和视频提供 60 秒 文字：从预定义列表中选择文字，或通过触摸屏软键盘输入文字 图像草图：是，仅支持对红外图像 |
| Cloud Services | 通过 Wi-Fi、FLIR Ignite 实现直接、安全的图像上传、整理、存储和共享（需提供所需的固件） |
| FLIR Inspection Route | 热成像仪支持 |
| GPS [removable] | 将位置数据从内置 GPS 自动添加至每张静止图像中和视频的第一帧 |
| Laser Pointer | 2 类 |
| Package Includes | 红外热像仪（含镜头）、电池（2 块）、电池充电器、电源（包含多个插头）、手带、颈部挂绳、镜头盖、镜头盖带、内存卡、HDMI-HDMI 线、USB 线、TX20 螺丝刀、旋钮螺丝（用于后盖的可选螺丝）、打印文档、硬质运输箱 |
| Packaging Size | G620、Gx620：400 × 190 × 510 mm Gx320：600 mm × 510 mm × 410 mm |
| Size [L x W x H ] w Lens | 251.6 mm × 164.5 mm × 170.9 mm |
| Weight [incl lens & batteries] | 3 kg |
| 用户界面 | |
|---|---|
| Languages | 21 |
| 电源 | |
|---|---|
| Battery operating time | 在 25°C 的环境下和一般应用中可使用 2.5 小时以上 |
| Battery Type | 可充电锂离子电池；7.4V，直充或独立双座充电器 |
| Charging Time | 2.5 小时充满电量的 95%，由 LED 灯指示充电状态 |
| Start Up Time | 通常在 25°C 时为 7 分钟 |
| 环境与认证 | |
|---|---|
| Certifications | RoHS：2011/65/EU WEEE：2012/19/EU 无线电设备指令 (RED)：2014/53/EU EMC：ETSI EN 301 489-1（无线电）、ETSI EN 301 489-17、EN 55032（发射）、EN 55035（抗干扰）、EN 61000-4-8 等级 5（磁场）、EN 61000-6-2、抗干扰工业环境、FCC 47 CFR 第 15 部分 B 类、B 类（发射）、ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Class I Division 2 CSA 22.2 No. 213, Class I Division 2 |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | -20°C 至 50°C |
| Shock and Vibration | 冲击：25 g (IEC 60068-2-27)；振动：2 g (IEC 60068-2-6) |
| Storage Temperature Range | -30°C 至 60°C |
