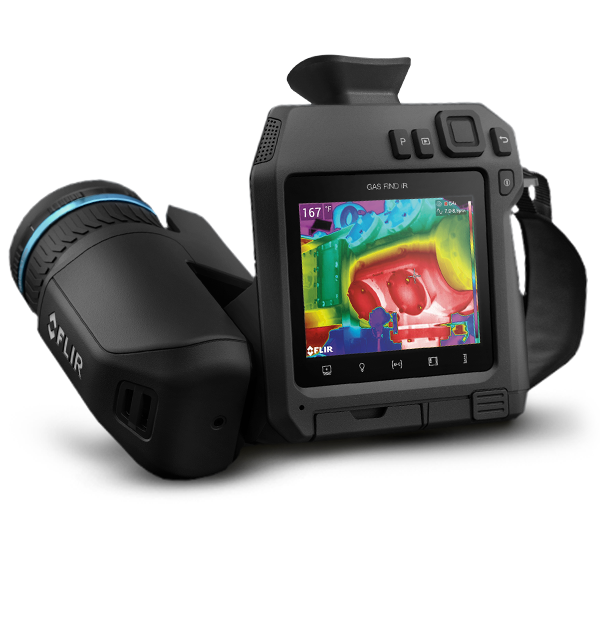

FLIR GF77
非制冷型光学气体成像仪
Product Variations
Detect Gas Leaks at Substations and More
FLIR GF77是一款开创性的非制冷型光学气体成像红外热像仪，有各种可互换的镜头可供选择，以检测甲烷、六氟化硫（SF6）、乙烯、氨和其他气体排放物。GF77 既可以检测气体，又具有热检验所需的辐射温度测量功能，是电力基础设施、石油和天然气运营、化学/制造设施、食品行业和农业，以及急救人员的理想选择。这种经济实惠的解决方案具有自带热成像校准的优势，并且可通过简单地更换镜头来灵活地检测各种气体。购买 GF77 热像仪附送 3 个月的 FLIR Thermal Studio Pro 和FLIR Route Creator 订阅。
气体检测和红外检测的通用解决方案
使用一台红外热像仪即可安全定位气体泄漏并进行精确的红外检测
从激光辅助自动对焦到单触式电平/跨度对比度增强，经济实惠的GF77提供了最新高科技功能
符合人体工程学的设计、用于组织现场发现的工具（如GPS、Wi-Fi和注释）以及快速报告功能，使工作更加轻松
Improve Image Clarity and Gas Detection with Advanced Features from Flir
The GF77 is calibrated for temperature, so you can manually adjust contrast between the gas cloud and the background. Or, increase contrast instantly with the 1-Touch Level/Span auto-adjustment feature. Finally, accentuate plume movement with FLIR High Sensitivity Mode (HSM).
规格
| Highlighted | |
|---|---|
| IR Resolution | 320 × 240（76,800 像素） |
| Gas Sensitivity [NECL] | LR 镜头：CH₄： <100 ppm × m，N₂O：<75 ppm × m，C₃H₈：<400 ppm × m，SO₂：<30 ppm × m，R-134a：<20 ppm × m，R-152a：<100 ppm × m HR 镜头：SF6：<1 ppm × m，C₂H₄：<20 ppm × m，NH₃：<20 ppm × m，R-12：<4 ppm × m （ΔT = 10°C，距离 = 1 m） |
| Detector Pitch | 25 米 |
| Accuracy | ≤100 °C ± 3°C，>100°C，环境温度为 15 至 35°C 时，精度为 ±3% |
| Spectral Range | LR：7-8.5 µm，HR：9.5-12 µm |
| 成像与光学 | |
|---|---|
| Available Lenses | 25° HR、25° LR、6° HR、6° LR。（需服务校准） |
| Detector Pitch | 25 米 |
| Detector Type | 非制冷型微测辐射热计 |
| Digital Zoom | 1–6 倍连续变焦 |
| f number | 25° 镜头：1.04，6° 镜头：1.35 |
| Field of view [FOV] | 25° 镜头：25° × 19°，6° 镜头：6.4° × 4.9° |
| Focal Length | 25° 镜头：18 mm，6° 镜头：74 mm |
| Frame Rate [Full Window] | 30 Hz |
| Gas Sensitivity [NECL] | LR 镜头：CH₄： <100 ppm × m，N₂O：<75 ppm × m，C₃H₈：<400 ppm × m，SO₂：<30 ppm × m，R-134a：<20 ppm × m，R-152a：<100 ppm × m HR 镜头：SF6：<1 ppm × m，C₂H₄：<20 ppm × m，NH₃：<20 ppm × m，R-12：<4 ppm × m （ΔT = 10°C，距离 = 1 m） |
| Image Frequency | 30 Hz |
| Infrared Resolution | 320×240像素 |
| IR Resolution | 320 × 240（76,800 像素） |
| Minimum Focus Distance | 25° 镜头：0.3 m，6° 镜头：5 m |
| Minimum Focus Distance with MSX | 25° 镜头：0.65 m |
| Non_Radiometric IR Video | 以 H.264 格式存储至记忆卡 |
| Non_radiometric IR video recording | 以 H.264 格式存储至记忆卡 |
| Non_radiometric IR video streaming | H.264，MPEG-4 通过 WiFi 的 RTSP 协议传输；MJPEG 通过 UVC 或 WiFi 传输 |
| On Camera Display | 640 × 480 像素 (QVGA)，带自动旋转功能的 4 英寸液晶触摸屏 |
| Radiometric IR video recording | 实时辐射视频录制（.csq） |
| Radiometric IR video streaming | 压缩，通过 UVC |
| Spatial resolution [IFOV] | 25° 镜头：1.4 mrad/像素，6° 镜头：0.36 mrad/像素 |
| Spectral Range | LR：7-8.5 µm，HR：9.5-12 µm |
| Thermal Sensitivity_NETD | 25° 镜头：30°C 时 <25 mK，6° 镜头：30°C 时 <40 mK |
| Visual Image | 5 MP 可见光相机，带LED灯 |
| Visual Video Recording | 以 H.264 格式存储至记忆卡 |
| 测量与分析 | |
|---|---|
| Accuracy | ≤100 °C ± 3°C，>100°C，环境温度为 15 至 35°C 时，精度为 ±3% |
| Detects Following Gases | LR 镜头：甲烷、一氧化二氮、丙烷、二氧化硫、R-134a 和 R-152a；HR 镜头：六氟化硫、氨、乙烯 |
| Object Temperature Range | 量程 1：-20° 至 80°C，量程 2：0° 至 250°C，量程 3：100° 至 500°C |
| 通讯与数据存储 | |
|---|---|
| Image File Format | 标准 JPEG，包含测量数据。纯红外模式 |
| Interfaces | USB 2.0，蓝牙®，WiFi，显示端口 |
| Storage Media | 可拆卸 SD 卡 |
| 常规 | |
|---|---|
| Size [L × W × H] | 镜头垂直方向：150.5 × 201.3 × 84.1 mm，镜头水平方向：150.5 × 201.3 ×167.3 mm |
| Weight [incl lens & batteries] | FLIR GF77 25° (1)：1.54 kg FLIR GF77 25° (2)：1.68 kg FLIR GF77 25° (1) + 6° (1)：1.9 kg FLIR GF77 25° (2) + 6° (1)：2.05 kg |
| 电源 | |
|---|---|
| Battery operating time | 在 25°C 的环境下和一般应用中可使用 4 小时以上 |
| Battery Type | 可充电锂离子电池 |
| Battery voltage | 3.6 V |
| 环境与认证 | |
|---|---|
| Ambient temperature range | –15°C 至 50°C |
| Encapsulation | IP 54 (IEC 60529) |
| Mounting | UNC ¼″-20 |
| Operating Temperature Range | –15 至 50°C |
| Safety | EN/UL/CSA/PSE 60950-1 |
| Shock and Vibration | 25 g（IEC 60068-2-27）/2 g（IEC 60068-2-6） |
| Storage Temperature Range | –40 至 70°C |
