Nexus® 组合
Elara™ DX 系列 + Flir Nexus Logic 雷达检测
Product Variations

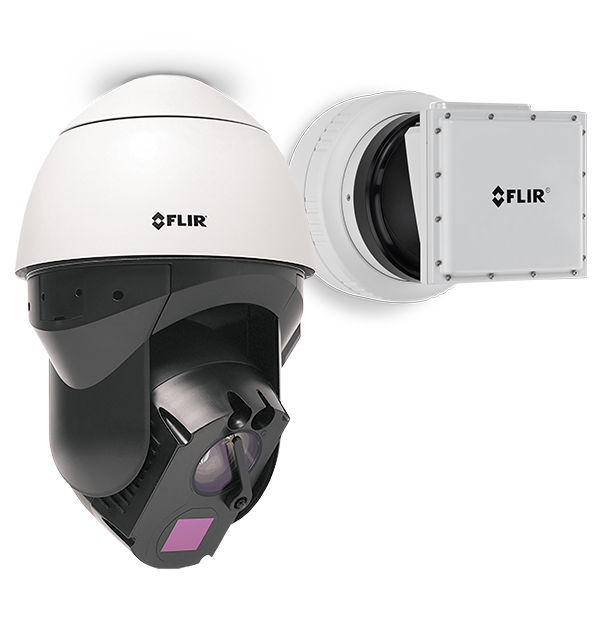

Nexus 组合将 FLIR Elara™ DX 系列多光谱方位/俯仰云台/变焦 (PTZ) 安防摄像机与 Elara R-290 地面雷达相结合，在严苛环境中实现全面态势感知。雷达、热成像和可见光成像的全面覆盖使操作员能够在漆黑环境、强光和恶劣天气下监控大面积区域。Elara DX 系列卓越的检测和识别能力帮助集成商为具有挑战性的成像问题提供解决方案，而 Elara R-290 雷达提供长达 400 米的车辆跟踪范围和 200 米的人员跟踪范围，并能引导 PTZ 摄像机进行视觉验证，以最大程度地提高安防覆盖范围。
在任何照明和天气条件下实现全面态势感知，配备双热成像/可见光相机覆盖以及 90° 视场角地面雷达。
同时持续跟踪并精确定位多达 32 个目标，通过 Flir Nexus 实现无缝设备间通信，包括警报触发。
将雷达目标跟踪信息以及可见光和热成像数据与 Flir United VMS 及其他第三方视频管理系统集成，实现全面精准控制。
规格
| 合规性与认证 | |
|---|---|
| 合规性与认证 | FCC 第 15 部分（子部分 B，A 类） CE 标志 RoHS IP66 WEEE NEMA 4X IEC 62368 ONVIF Profile S |
| 环境 | |
|---|---|
| IP防护等级 | IP66 |
| 存储温度 | -55°C 至 85°C |
| 工作温度 | 雷达：-40°C 至 70°C 相机：-40°C 至 60°C |
| 抗振动 | IEC 60068-2-64 |
| 抗撞击 | IEC 60068-2-27 |
| 湿度 | 0-95%相对湿度 |
| 常规 | |
|---|---|
| 功耗 | 雷达：7.5 W 相机：24 V 交流最大值：61 W，PoE 最大值：43 W |
| 协议 | AXML、ONVIF、FLIR Nexus SDK、FLIR Nexus CGI |
| 可见光传感器类型 | 全高清 4K、1/1.8 型 CMOS |
| 射频发射功率 | 14 dBm (0.025 W) |
| 探测器类型 | 长寿命，非制冷型氧化钒（VOx）微测辐射热计 |
| 数字变焦 | 可见光：光学变焦–31，8 倍连续电子变焦 热图像：4 倍连续电子变焦 |
| 调焦范围 | 消热，免调焦 |
| 输入/输出 | RJ45 以太网，10 针接线端子块 |
| 输入电压 | 雷达：12V 直流、24V 交流和 PoE+ 相机：24 V 直流 (±10%)，通用 PoE 注入器 |
| 重量 | 雷达：2.4 千克 相机：9.1 千克 |
| 测量与分析 | |
|---|---|
| 人员检测范围： | 200 米 |
| 可编程预设值 | 256 |
| 最小目标探测速度 | 0.2 m/s |
| 目标信息 | GPS 坐标、速度、RCS、范围、方位角/方向、朝向、路线/轨迹、目标 ID |
| 范围分辨率 | 1.5 米 |
| 覆盖区域 | 30,000 平方米（人体探测） |
| 角度精确度 | 0.6° |
| 车辆探测范围 | 400 米 |
| 雷达目标 | 最多 32 个 |
| 频率范围 | 24.000–24.250 GHz ISM 频段 |
| PTZ | |
|---|---|
| 俯仰角速度 | -10° 至 190° 0.1° 至 60°/秒 |
| 方位角速度 | 连续 360° 0.1° 至 90° /秒 |
| 系统集成 | |
|---|---|
| 以太网 | 10/100/1000 Mbps |
| 支持的协议 | 雷达：AXML、ONVIF、FLIR Nexus SDK、FLIR Nexus CGI 相机：IPV4、HTTP、UPnP、DNS、NTP、RTSP、RTCP、RTP、TCP、UDP、ICMP、IGMP、DHCP、ARP |
| 数字输入_输出 | 输入：4 组 / 5 V 10 kΩ 上拉 输出：2 组/继电器输出，最大 130 mA 24 V 直流/交流 |
| 网络API | FLIR SDK、FLIR CGI、ONVIF Profile S |
| 视频流分辨率 | 热图像：QVGA 至 VGA 可见光：VGA 至 4k |
| 热像仪 | |
|---|---|
| 像素间距 | 12 微米 |
| 光学特性 | 视场角：50° × 38° 焦距：8.7 毫米 |
| 图像一致性优化 | 自动平场校正 (FFC) - 热敏和临时触发器 |
| 波长范围 | 7.5μm至13.5μm |
| 灵敏度 | 可见光相机：彩色—0.25 Lux（@ （f1.6 AGC 开启，30FPS） 黑白—0.10 Lux（@（f1.6 AGC 开启，30FPS） 热像仪：25°C 时 <50 mK |
| 热图像设置 | 自动 AGC、动态细节增强 (DDE)、亮度、清晰度、对比度 |
| 热帧频 | NTSC：30 Hz 或 PAL：25 Hz / 8.3 Hz |
| 热成像AGC侦测区域[ROI] | 默认、预设置和用户自定义确保获得感兴趣物体的最优图像质量 |
| 焦距 | 可见光：6.5 毫米–202 毫米 热图像：8.7 毫米 |
| 镜头的视场角 | HFOV：61.8° - 2.15° VFOV：36.65° - 1.2° |
| 阵列格式 | 640 × 480 |
| 可见光相机 | |
|---|---|
| 波长范围 | 7.5μm至13.5μm |
| 灵敏度 | 可见光相机：彩色—0.25 Lux（@ （f1.6 AGC 开启，30FPS） 黑白—0.10 Lux（@（f1.6 AGC 开启，30FPS） 热像仪：25°C 时 <50 mK |
| 焦距 | 可见光：6.5 毫米–202 毫米 热图像：8.7 毫米 |
| 镜头的视场角 | HFOV：61.8° - 2.15° VFOV：36.65° - 1.2° |
| 阵列格式 | 640 × 480 |
| 视频和录制 | |
|---|---|
| 热成像视频AGC侦测区域[ROI] | 默认、预设置和用户自定义确保获得感兴趣物体的卓越图像质量 |
| 视频压缩 | 热图像：H.264 和 M-JPEG 单信道 可见光：两个独立的信道，H.264 和 M-JPEG |
| 视频图像一致性优化 | 自动平场校正（FFC） - 热敏和临时触发器 |
