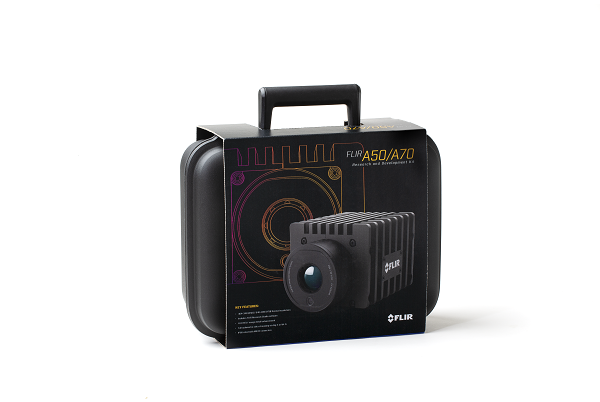

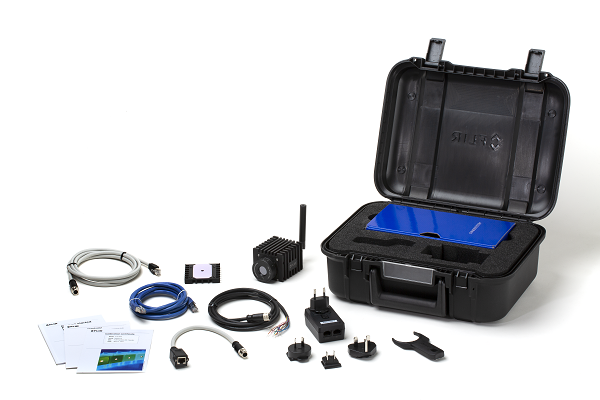

Kits de investigación y desarrollo de FLIR A50/A70

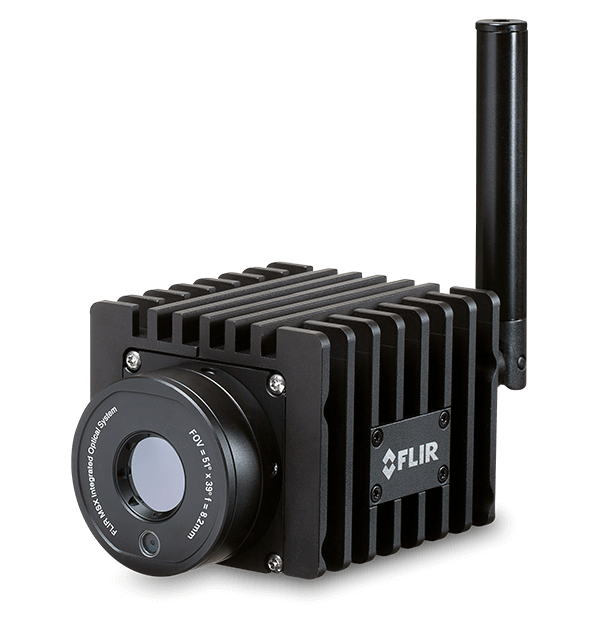

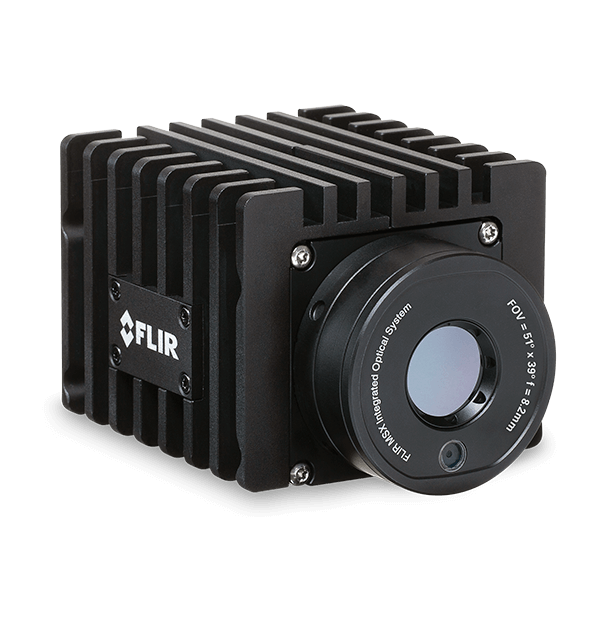

Cámara termográfica de montaje fijo
Product Variations
Los kits de investigación y desarrollo FLIR A50/A70 son soluciones asequibles y listas para usar para el análisis de imágenes termográficas en aplicaciones de prueba de concepto, pruebas electrónicas e I+D. Al contar con miles de puntos de medición de temperatura, los usuarios pueden eliminar cualquier conjetura relativa a la temperatura, reducir el tiempo de desarrollo del producto e incrementar su eficiencia y fiabilidad. Estos kits representan la elección perfecta para ingenieros y técnicos que requieren comprender a fondo los perfiles termográficos de sus sistemas o que necesitan basarse en datos termográficos defendibles para apoyar la toma de decisiones. Los usuarios pueden ver, grabar, analizar y compartir rápidamente datos termográficos usando el software FLIR Research Studio o aprovechar las conexiones estándar del sector para integrarlo en aplicaciones de software personalizadas cuando sea necesario.
Una solución asequible y lista para usar que permite realizar análisis de imágenes térmicas en I+D y pruebas de concepto de sistemas electrónicos.
Descubra rápidamente las características térmicas para evitar las conjeturas y reduzca el tiempo de desarrollo de los productos con una resolución térmica de hasta 640 x 480 (307 200 píxeles), una precisión de ±2° C y una cámara de visión normal integrada con MSX®.
Comience las pruebas sin demora con un periodo de implementación progresiva limitado e interfaces estándar simples de la industria no patentadas; realice análisis térmicos cualitativos y cuantitativos con el software FLIR Research Studio incluido (se incluye una licencia de 1 año).
Instale fácilmente la cámara con clasificación IP66 y conectores de tipo M en cualquier lugar; pase del diseño y las pruebas al control de procesos con los protocolos GigE Vision y GenICam.
Especificaciones
| Highlighted | |
|---|---|
| IR Resolution | Kit de I+D A50 29°, Kit de I+D A50 51°, Kit de I+D A50 95°: 464 × 348 Kit de I+D A70 29°, Kit de I+D A70 51°, Kit de I+D A70 95°: 640 × 480 |
| Detector Pitch | 17 µm |
| Spectral Range | 7.5–14.0 µm |
| Detector Type | Microbolómetro sin enfriamiento |
| Dynamic Range | De 16 bits |
| Thermal Sensitivity_NETD | <50 mK |
| Frame Rate | 30 Hz |
| Standard Temperature Range | Kit de I+D A50 29°, Kit de I+D A50 51°, Kit de I+D A50 95°: De -20 °C a 175 °C (de -4 °F a 347 °F); de 175 °C a 1000 °C (de 347 °F a 1832 °F) Kit de I+D A70 29°, Kit de I+D A70 51°, Kit de I+D A70 95°: De -20 °C a 175 °C (de -4 °F a 347 °F); de -20 °C a 250 °C (de -4 °F a 482 °F); de 175 °C a 1000 °C (de 347 °F a 1832 °F) |
| Focus | Ajustable con la herramienta de enfoque incluida |
| Generación de imágenes y óptica | |
|---|---|
| Available Lenses | Solo lente fija |
| Detector Pitch | 17 µm |
| Detector Type | Microbolómetro sin enfriamiento |
| Digital Data Streaming to PC | Por medio de la estación de trabajo que corre el software Research Studio incluido |
| Dynamic Range | De 16 bits |
| Field of view [FOV] | Kit de I+D A50 29°, Kit de I+D A70 29°: 29° × 22° Kit de I+D A50 51°, Kit de I+D A70 51°: 51° × 39° Kit de I+D A50 95°, Kit de I+D A70 95°: 95° × 74° |
| Focus | Ajustable con la herramienta de enfoque incluida |
| Frame Rate | 30 Hz |
| Image Modes | Térmica, visual, MSX®, FSX® |
| IR Resolution | Kit de I+D A50 29°, Kit de I+D A50 51°, Kit de I+D A50 95°: 464 × 348 Kit de I+D A70 29°, Kit de I+D A70 51°, Kit de I+D A70 95°: 640 × 480 |
| Lens | Kit de I+D A50 29°, Kit de I+D A70 29°: 29° Kit de I+D A50 fijo 51°, Kit de I+D A70 51°: 51° Kit de I+D A50 fijo 95°, Kit de I+D A70 95°: 95° fijo |
| Lens Identification | Ninguno |
| Macro Mode | No |
| Minimum Focus Distance | Kit de I+D A50 29°, Kit de I+D A70 29°: 0,25 m Kit de I+D A50 51°, Kit de I+D A70 51°: 0,2 m Kit de I+D A50 95°, Kit de I+D A70 95°: 0,1 m |
| Spectral Range | 7.5–14.0 µm |
| Thermal Sensitivity_NETD | <50 mK |
| Visible Camera | Incluido, resolución de 1280 × a 960 |
| Medición y análisis | |
|---|---|
| Accuracy | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de 15 °C a 35 °C (de 59 °F a 95 °F) y temperatura del objeto superior a 0 °C (32 °F) |
| Standard Temperature Range | Kit de I+D A50 29°, Kit de I+D A50 51°, Kit de I+D A50 95°: De -20 °C a 175 °C (de -4 °F a 347 °F); de 175 °C a 1000 °C (de 347 °F a 1832 °F) Kit de I+D A70 29°, Kit de I+D A70 51°, Kit de I+D A70 95°: De -20 °C a 175 °C (de -4 °F a 347 °F); de -20 °C a 250 °C (de -4 °F a 482 °F); de 175 °C a 1000 °C (de 347 °F a 1832 °F) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Command and Control | Gigabit Ethernet (RTSP, GigE Vision), Wi-Fi |
| Digital Inputs | 2× optoaislado, Vin (bajo) = 0-1.5 V, Vin (alto) = 3 a 25 V |
| Digital I_O connector type | M12 macho de 12 pines con código A (compartido con alimentación externa) |
| Digital Outputs | 3 con aislamiento óptico, de 0 a 48 V CC, máx. 350 mA (reducido a 200 mA a 60 °C); relé óptico de estado sólido, 1 dedicado como salida de fallo (NC) |
| Ethernet Communication | GigE Vision ver. 1.2, compatible con Client API GenICam, basado en socket TCP/IP (propietario de FLIR) |
| Ethernet Connector Type | M12 hembra de 8 pines con código X |
| Ethernet Image Streaming | Sí |
| Ethernet Power | Alimentación por Ethernet, PoE IEEE 802.3af Clase 3 |
| WiFi | Sí, conector RP-SMA hembra; par a par (ad hoc) o infraestructura (red) |
| General | |
|---|---|
| Size [L x W x H ] w Lens | 107 × 67 × 57 mm, sin placa de refrigeración inferior |
| Alimentación | |
|---|---|
| External Voltage | 24/48 V CC, 8 W máx. |
| Power | Alimentación a través de Ethernet o externa |
| Power Cable Configuration | Alimentación a través de Ethernet o externa |
| Power Connection | Codificación A de 12 pines macho M12 (compartida con E/S digital) |
| Características medioambientales y certificaciones | |
|---|---|
| Encapsulation | IEC 60529 e IP66 |
| Mounting | 1/4-20 UNC profundidad 7 mm + Ø5 profundidad 2,7 mm |
| Operating Temperature | De -20 °C a 50 °C (de -4 °F a 113 °F), con placa de refrigeración incluida, Temperatura máxima del estuche de la cámara: 65 °C (149 °F) |
| Shock | IEC 60068-2-27, 25 g |
| Storage Temperature Range | IEC 68-2-1 e IEC 68-2-2, -40 °C a 70 °C (-40 °F a 158 °F) durante 16 horas |
| Vibration | IEC 60068-2-6, 0,15 mm a 10 Hz a 58 Hz y 2 g a 58 Hz a 500 Hz, IEC sinusoidal 61373 Cat 1 (carretera) |
