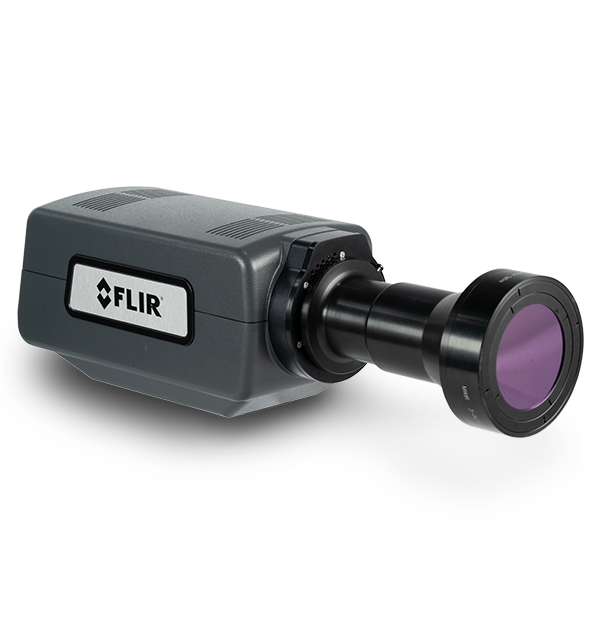

FLIR A6780 MWIR
Cámara térmica infrarroja de onda media
Product Variations
El sistema de cámara FLIR A6780 MWIR facilita la medición de temperaturas de eventos térmicos repentinos y de objetivos en rápido movimiento, lo que lo convierte en la elección idónea para aplicaciones de I+D industriales, militares y de fabricación. Esta asequible cámara de InSb refrigerada ofrece la flexibilidad de las opciones de lentes manuales y de enfoque remoto para maximizar el número de píxeles de medición en el objeto de interés. Una sencilla conexión por cable Gigabit Ethernet proporciona un control completo de la cámara, además de registro de datos en el software FLIR Research Studio. De esta manera, los usuarios podrán analizar y conocer los datos antes que nunca.
DATOS DE TEMPERATURA SIMPLES Y PRECISOS
Controle la cámara y transmita datos mediante un único cable Gigabit Ethernet; capture los datos que desee cuando quiera gracias a las avanzadas capacidades de activación y sincronización.
Ofrece fotogramas de hasta 4130 Hz en modo de ventana secundaria, un conjunto de lentes y una rueda de filtro cálido de tres posiciones incorporada que permite alternar rápidamente entre los intervalos de temperatura estándar y alta.
El sencillo flujo de trabajo Conectar-Ver-Registrar-Analizar que utiliza FLIR Research Studio le ayuda a recopilar y analizar rápidamente los datos y a compartirlos con su equipo de una forma muy sencilla.
Especificaciones
| Highlighted | |
|---|---|
| Resolución | 640 × 512 |
| Tamaño de los pixeles [cuadrados] | 15 µm |
| Rango espectral | A6780 MWIR, A6782 MWIR: 1,0 – 5,0 µm A6781 MWIR, A6783 MWIR: 3,0 – 5,0 µm |
| Tipo de detector | Antimoniuro de indio FLIR (InSb) |
| Número F de la cámara | A6780 MWIR, A6781 MWIR: f/2,5 A6782 MWIR, A6783 MWIR: f/4,0 |
| Rango dinámico | 14 bits |
| Frecuencia de imagen [ventana completa] | Programable, de 0.0015 Hz a 125 Hz |
| Tiempo de integración | 480 ns casi a velocidad de fotogramas completa |
| Intervalo de temperatura estándar [con óptica de banda coincidente] | A6780 MWIR: De -20 °C a 300 °C (de -4 °F a 572 °F) A6781 MWIR, A6783 MWIR: De -20 °C a 350 °C (de -4 °F a 662 °F), -10 °C (50 °F) para microscopios A6782 MWIR: Entre -20 °C y 350 °C (entre -4 °F y 662 °F) |
| Intervalo de temperatura opcional [con óptica de banda correspondiente] | De 45 °C a 600 °C/de 113 °F a 1112 °F (ND1); de 250 °C a 2000 °C/de 482 °F a 3632 °F (ND2); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND3) |
| Soporte de filtro [caliente] | Rueda de filtros motorizada de 3 posiciones (filtros de 1 pulgada de diámetro) |
| Enfoque | Con motor (compatible con manual) |
| Generación de imágenes y óptica | |
|---|---|
| Almacenamiento de imágenes en cámara | Ninguno |
| Aproximación (zoom) de video estándar | Automático, variable |
| Enfoque | Con motor (compatible con manual) |
| Frecuencia de imagen [ventana completa] | Programable, de 0.0015 Hz a 125 Hz |
| Interfaz de la lente | FLIR FPO-M (bayoneta de 4 pestañas, motorizada) |
| Lentes de aproximación/microscopios | MWIR A6780, MWIR A6782: No hay microscopios disponibles A6781 MWIR, A6783 MWIR: 1X, 3X |
| Lentes disponibles | A6780 MWIR: Manual (banda ancha): 25 mm, 50 mm, 100 mm A6781 MWIR, A6783 MWIR: Manual (3-5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorizado (3-5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm A6782 MWIR: Manual (banda ancha): 25 mm, 50 mm, 100 mm Motorizado: Por determinar |
| Marca de hora en imagen | Sí |
| Modos de lectura | Integración asincrónica durante la lectura; integración asincrónica previa a la lectura |
| Modos de subventana | Ajuste de ventana flexible hasta 16 × 4 (pasos de 16 columnas, 4 filas) |
| Modos de vídeo | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Número F de la cámara | A6780 MWIR, A6781 MWIR: f/2,5 A6782 MWIR, A6783 MWIR: f/4,0 |
| Operabilidad | ≥99,8 % (≥99,95 % típico) |
| Paleta | 8 bits seleccionables |
| Rango dinámico | 14 bits |
| Rango espectral | A6780 MWIR, A6782 MWIR: 1,0 – 5,0 µm A6781 MWIR, A6783 MWIR: 3,0 – 5,0 µm |
| Refrigeración de sensor | Giratorio de ciclo cerrado |
| Reloj de píxeles | 50 MHz |
| Resolución | 640 × 512 |
| Sensibilidad térmica_NETD [típico] | MWIR A6780, MWIR A6782: @@@ A6781 MWIR, A6783 MWIR: @@@ |
| Soporte de filtro [caliente] | Rueda de filtros motorizada de 3 posiciones (filtros de 1 pulgada de diámetro) |
| Superposición | Configuración fija, se puede desactivar |
| Tamaño de los pixeles [cuadrados] | 15 µm |
| Tiempo de integración | 480 ns casi a velocidad de fotogramas completa |
| Tipo de detector | Antimoniuro de indio FLIR (InSb) |
| Tipo de lectura | Foto instantánea |
| Transmisión de datos radiométricos | Gigabit Ethernet (GigE Vision) |
| Vídeo estándar | SDI |
| Medición y análisis | |
|---|---|
| Compensación de deriva ambiental [con cal de fábrica] | Sí |
| Control de ganancia automático | Manual, lineal, ecualización de meseta, DDE |
| Intervalo de temperatura estándar [con óptica de banda coincidente] | A6780 MWIR: De -20 °C a 300 °C (de -4 °F a 572 °F) A6781 MWIR, A6783 MWIR: De -20 °C a 350 °C (de -4 °F a 662 °F), -10 °C (50 °F) para microscopios A6782 MWIR: Entre -20 °C y 350 °C (entre -4 °F y 662 °F) |
| Intervalo de temperatura opcional [con óptica de banda correspondiente] | De 45 °C a 600 °C/de 113 °F a 1112 °F (ND1); de 250 °C a 2000 °C/de 482 °F a 3632 °F (ND2); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND3) |
| Precisión | ≤Precisión de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2 % de lectura (±1 % típico) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Mando y control | GenICam (GigE), RS-232 |
| Modos de sincronización | Entrada de sincronización, salida de sincronización |
| General | |
|---|---|
| Peso [sin lente] | 2,3 kg (5 lb) |
| Tamaño [L. × An. × Al.] sin lente | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC ( |
| Características medioambientales y certificaciones | |
|---|---|
| Montaje | 2 orificios roscados de ¼" -20, 1 orificio roscado de 3/8", 4 orificios roscados de 10-24 |
| Rango de temperatura operativa | Entre -20 °C y 50 °C (entre -4 °F y 122 °F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
