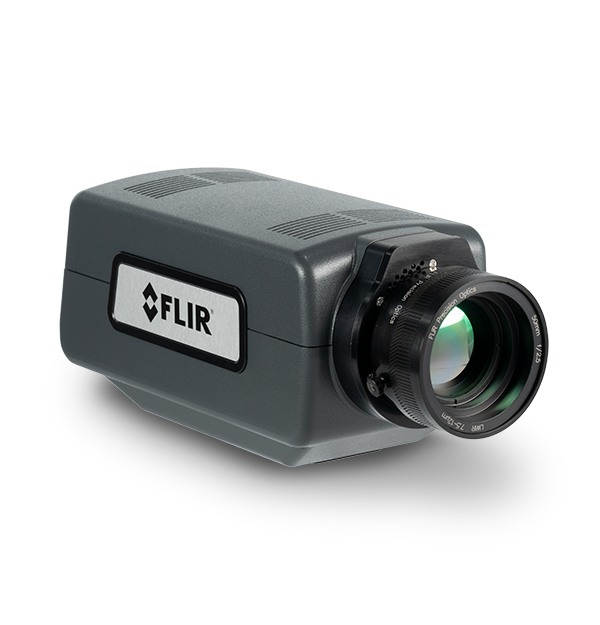

FLIR A6780 SLS
Cámara térmica infrarroja de onda larga
Product Variations
El sistema de cámara FLIR A6780 SLS LWIR facilita la medición de temperaturas de eventos térmicos repentinos y de objetivos de alta velocidad, lo que lo convierte en la elección idónea para aplicaciones de I+D industriales, militares y de fabricación. Gracias al detector refrigerado de superredes de capas tensionadas (SLS) de onda larga, el A6780 proporciona velocidades de captura más rápidas que otros detectores, lo que permite obtener imágenes nítidas sin desenfoque causado por el movimiento. Las opciones de lentes manuales y de enfoque remoto proporcionan flexibilidad para aumentar al máximo el número de píxeles de medición en el objeto de interés. Una sencilla conexión de un solo cable mediante Gigabit Ethernet proporciona un control completo de la cámara, además de registro de datos en el software FLIR Research Studio. De esta manera, los usuarios podrán analizar y conocer los datos antes que nunca.
MIDA CON PRECISIÓN LAS TEMPERATURAS DE LOS OBJETIVOS EN RÁPIDO MOVIMIENTO
Ofrece fotogramas de hasta 4130 Hz en modo de ventana secundaria, un conjunto de lentes y una rueda de filtro cálido de tres posiciones incorporada que permite alternar rápidamente entre los intervalos de temperatura estándar y alta.
Controle la cámara y transmita datos mediante un único cable Gigabit Ethernet; capture los datos que desee cuando quiera gracias a las avanzadas capacidades de activación y sincronización.
El sencillo flujo de trabajo Conectar-Ver-Registrar-Analizar que utiliza FLIR Research Studio le ayuda a recopilar y analizar rápidamente los datos y a compartirlos con su equipo de una forma muy sencilla.
Especificaciones
| Highlighted | |
|---|---|
| Resolución | 640 × 512 |
| Tamaño de los pixeles [cuadrados] | 15 µm |
| Rango espectral | A6781 SLS: 7,5 µm (inferior), 10-11 µm (superior) A6783 SLS: 7,5 µm (inferior), 10-11 µm (superior) |
| Tipo de detector | Superlatitud de capa deformada |
| Número F de la cámara | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Rango dinámico | 14 bits |
| Frecuencia de imagen [ventana completa] | Programable, de 0.0015 Hz a 125 Hz |
| Tiempo de integración | 480 ns casi a velocidad de fotogramas completa |
| Intervalo de temperatura estándar [con óptica de banda coincidente] | Entre -20 °C y 350 °C (entre -4 °F y 662 °F) |
| Intervalo de temperatura opcional [con óptica de banda correspondiente] | De 250 °C a 2000 °C/de 482 °F a 3632 °F (ND1); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND2) |
| Soporte de filtro [caliente] | Rueda de filtros motorizada de 3 posiciones (filtros de 1 pulgada de diámetro) |
| Enfoque | Con motor (compatible con manual) |
| Generación de imágenes y óptica | |
|---|---|
| Almacenamiento de imágenes en cámara | Ninguno |
| Aproximación (zoom) de video estándar | Automático, variable |
| Enfoque | Con motor (compatible con manual) |
| Frecuencia de imagen [ventana completa] | Programable, de 0.0015 Hz a 125 Hz |
| Interfaz de la lente | FLIR FPO-M (bayoneta de 4 pestañas, motorizada) |
| Lentes de aproximación/microscopios | 1X |
| Lentes disponibles | Manual (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorizado (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Marca de hora en imagen | Sí |
| Modos de lectura | Integración asincrónica durante la lectura; integración asincrónica previa a la lectura |
| Modos de subventana | Ajuste de ventana flexible hasta 16 × 4 (pasos de 16 columnas, 4 filas) |
| Modos de vídeo | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Número F de la cámara | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Operabilidad | ≥98 % (≥99 % típico) |
| Paleta | 8 bits seleccionables |
| Rango dinámico | 14 bits |
| Rango espectral | A6781 SLS: 7,5 µm (inferior), 10-11 µm (superior) A6783 SLS: 7,5 µm (inferior), 10-11 µm (superior) |
| Refrigeración de sensor | Giratorio de ciclo cerrado |
| Reloj de píxeles | 50 MHz |
| Resolución | 640 × 512 |
| Sensibilidad térmica_NETD [típico] | ≤40 mK (típico) |
| Soporte de filtro [caliente] | Rueda de filtros motorizada de 3 posiciones (filtros de 1 pulgada de diámetro) |
| Superposición | Configuración fija, se puede desactivar |
| Tamaño de los pixeles [cuadrados] | 15 µm |
| Tiempo de integración | 480 ns casi a velocidad de fotogramas completa |
| Tipo de detector | Superlatitud de capa deformada |
| Tipo de lectura | Foto instantánea |
| Transmisión de datos radiométricos | Gigabit Ethernet (GigE Vision) |
| Vídeo estándar | SDI |
| Medición y análisis | |
|---|---|
| Compensación de deriva ambiental [con cal de fábrica] | Sí |
| Control de ganancia automático | Manual, lineal, ecualización de meseta, DDE |
| Intervalo de temperatura estándar [con óptica de banda coincidente] | Entre -20 °C y 350 °C (entre -4 °F y 662 °F) |
| Intervalo de temperatura opcional [con óptica de banda correspondiente] | De 250 °C a 2000 °C/de 482 °F a 3632 °F (ND1); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND2) |
| Precisión | ≤Precisión de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2 % de lectura (±1 % típico) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Mando y control | GenICam (GigE), RS-232 |
| Modos de sincronización | Entrada de sincronización, salida de sincronización |
| General | |
|---|---|
| Peso [sin lente] | 2,3 kg (5 lb) |
| Tamaño [L. × An. × Al.] sin lente | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC ( |
| Características medioambientales y certificaciones | |
|---|---|
| Montaje | 2 orificios roscados de ¼" -20, 1 orificio roscado de 3/8", 4 orificios roscados de 10-24 |
| Rango de temperatura operativa | Entre -20 °C y 50 °C (entre -4 °F y 122 °F) |
| Zonas de detección | 40 g, pulso ½ sinusoidal de 11 ms/4,3 g vibración aleatoria RMS, los 3 ejes |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
