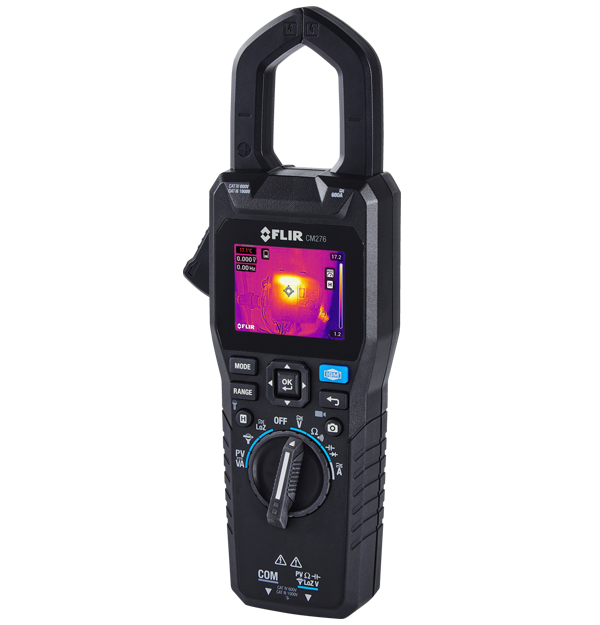

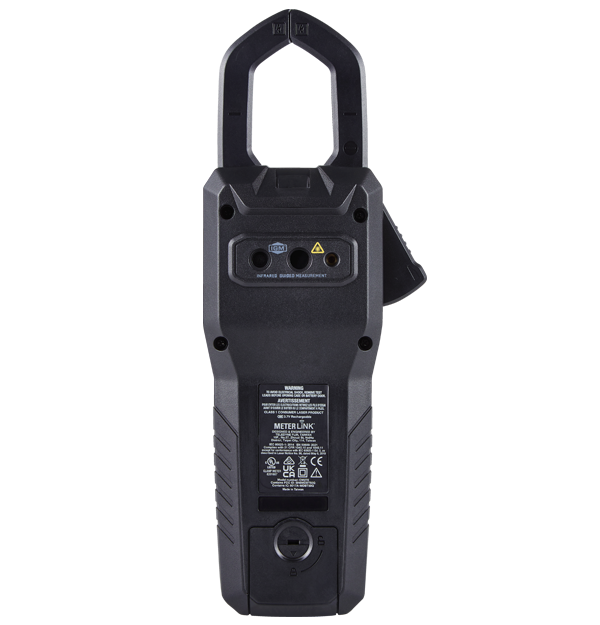

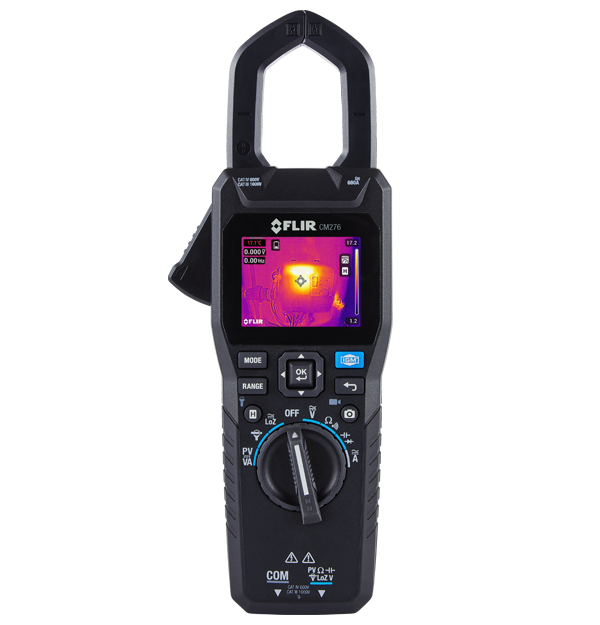

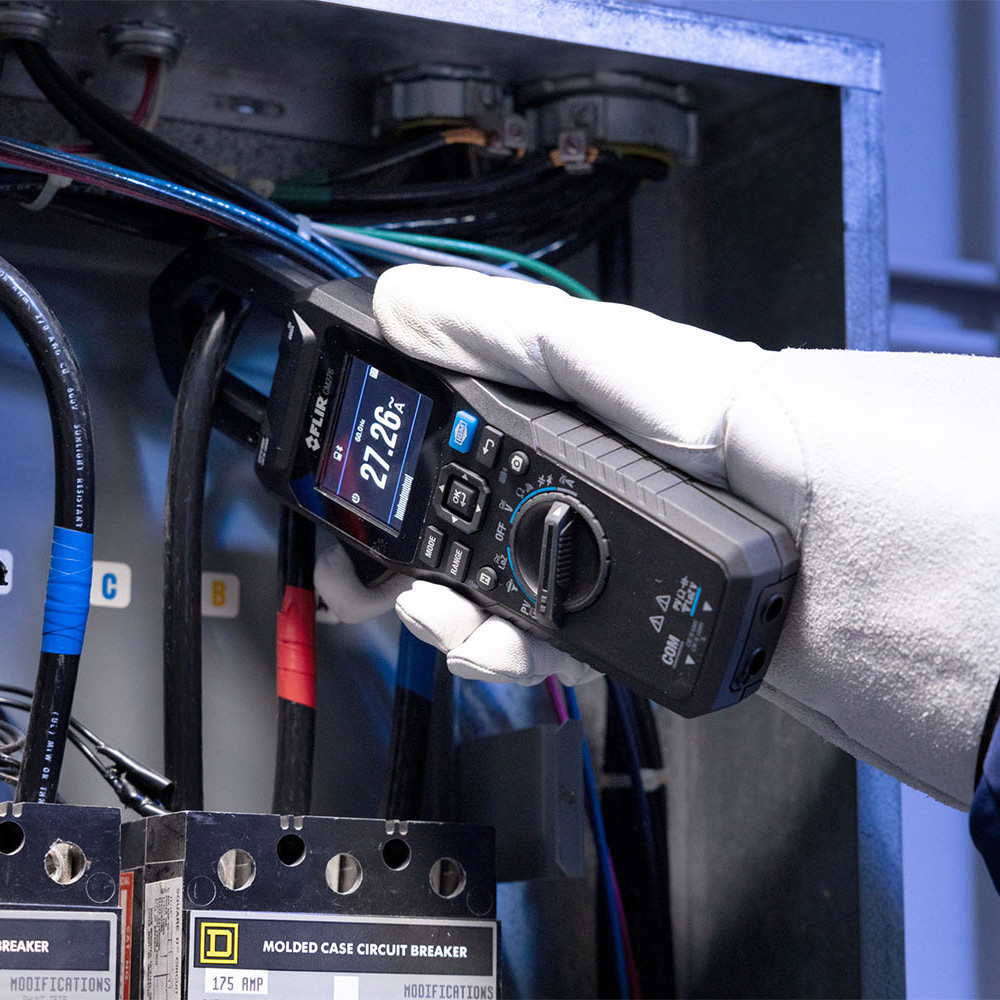

El medidor de tenaza FlirCM276 combina la termografía con la medición eléctrica para inspeccionar y solucionar problemas de sistemas eléctricos, paneles solares, bombas y motores. Gracias a la IGM™ (medición guiada por infrarrojos), la CM276 es una forma confiable de identificar puntos calientes y circuitos sobrecargados desde distancias seguras. La compatibilidad con la aplicación Meterlink proporciona una captura rápida y eficiente de lecturas, imágenes y vídeos para su análisis, tendencias y uso compartido.
Especificaciones
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120 (19 200 pixeles) |
| Display Size | Pantalla TFT de 2,4 in |
| Jaw Opening | 35 mm (1,37 in) |
| AC_DC Voltage | Rango de 1000 V; precisión básica de ±1,0 % |
| Data Logging and Storage | 10 conjuntos de mediciones escalares de 30K, 100 imágenes |
| Connectivity | Bluetooth® |
| Generación de imágenes y óptica | |
|---|---|
| Color palettes | Iron, Rainbow, Arctic, White Hot y Black Hot |
| Display Size | Pantalla TFT de 2,4 in |
| Field of View [V x H] | 44° × 57° |
| Focus | Fija |
| Image Modes | Cámara térmica MSX (imágenes dinámicas multiespectrales) Solo cámara térmica Solo cámara digital |
| IR Resolution | 160 × 120 (19 200 pixeles) |
| Sensitivity | 150 mK |
| Spectral Response | 8 µm a 14 µm |
| Thermal Imaging Detector | Microbolómetro FLIR Lepton® |
| Medición y análisis | |
|---|---|
| AC_DC Current | Rango de 600,0 A; precisión básica de ±2,0 % |
| AC_DC Voltage | Rango de 1000 V; precisión básica de ±1,0 % |
| Auto Range | Sí, con opción de rango manual |
| Capacitance | Rango de 538 µC (1000 °F); precisión básica de ±1,0 % |
| Continuity check threshold | ≤30 Ω con pitido encendido, ≥150 Ω con pitido apagado |
| Diode | Rango de 1,5 V; precisión básica ±1,5 % |
| Flex Input AC A | Rango de 3000 A; precisión básica ±1,0 % |
| Flex Input Frequency Counter | Rango de 10,00 kH; precisión básica: ±0,1 % |
| Inrush AC Current | Rango de 600,0 A; precisión básica ±3,0 % |
| LoZ Mode AC Voltage | Rango de 60,00 V, 600,0 V, 1000 V; precisión básica ±1,0 % |
| LoZ Mode DC Voltage | Rango de 60,00 V, 600,0 V, 1000 V; precisión básica ±1,0 % |
| Measuring Rate | 3 muestras por segundo |
| PV DC Power | 900 kVA; precisión básica ±2,0 % |
| PV DC Voltage | Rango de 1000 V; precisión básica ±2,0 % con TA82 Rango de 1500 V; precisión básica ±2,0 % con TA85/TA86 (accesorios opcionales) |
| Resistance | Rango de 60K Ω; precisión básica ±1,0 % |
| Temperature Accuracy | ±3 °C (5,4 °F) o ±3 % de la lectura; lo que resulte mayor |
| Temperature [IR] | -10 °C a 300 °C (14 °F a 572 °F) |
| True RMS | Sí |
| VFD AC Current | Rango de 600,0 A; precisión básica ±2,0 % |
| VFD AC Voltage | Rango de 1000 V; precisión básica ±1,0 % |
| Comunicación y almacenamiento de datos | |
|---|---|
| Connectivity | Bluetooth® |
| Data Logging and Storage | 10 conjuntos de mediciones escalares de 30K, 100 imágenes |
| Storage Media | eMMC 8 GB |
| Alimentación | |
|---|---|
| Auto Power Off | Para el dispositivo: opciones de OFF (apagado), 2, 5 o 10 minutos Solo para la luz de trabajo: opciones de OFF, 5, 15 o 30 minutos |
| Battery | LiPo recargable de 3,7 V, 5400 mAh |
| General | |
|---|---|
| Jaw Opening | 35 mm (1,37 in) |
| Laser Pointer | Tipo: Clase 1 Alimentación: ≤0,39 mW Longitud de onda: 640 a 660 nm |
| Size [L × W × H] | 272 mm × 100 mm × 51,5 mm (10,7 in × 3,94 in × 2,0 in) |
| Weight | 560 g (19,8 oz) |
| Worklights | 2 luces LED blancas |
| Características medioambientales y certificaciones | |
|---|---|
| Drop test | 2 m (6,5 ft) |
| Emissivity Settings | 0,10 a 1,00 (el valor predeterminado es 0,95); seleccione entre tres ajustes preconfigurados o configúrelo manualmente |
| IP Rating | IP40 |
| Warranty | 10 años |
