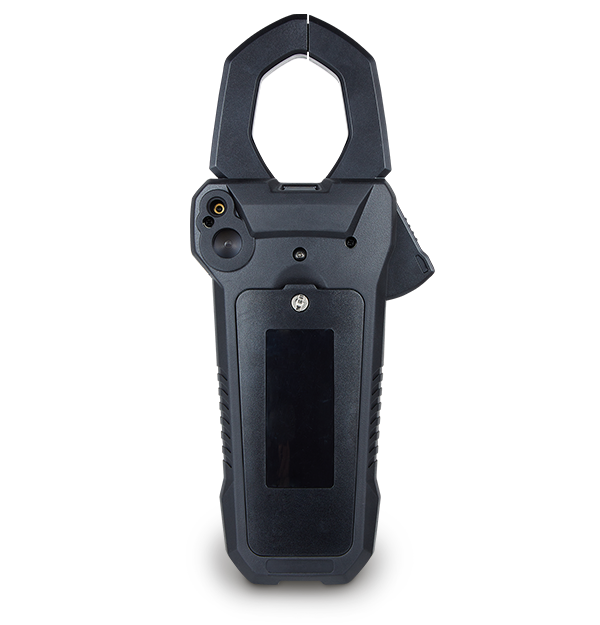

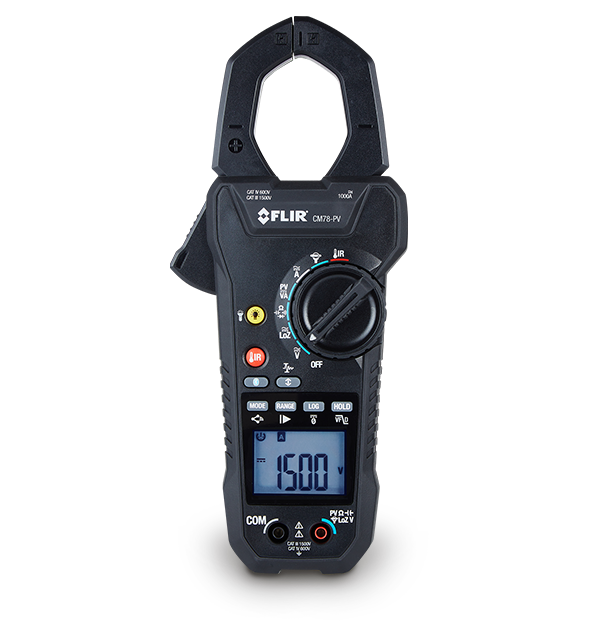

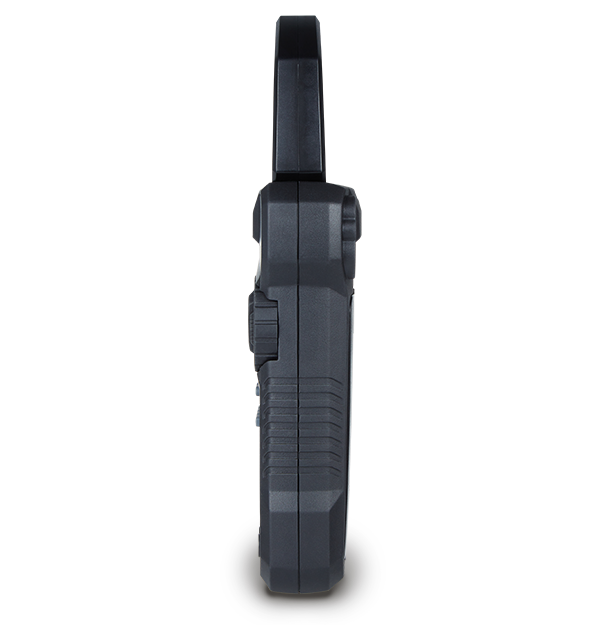

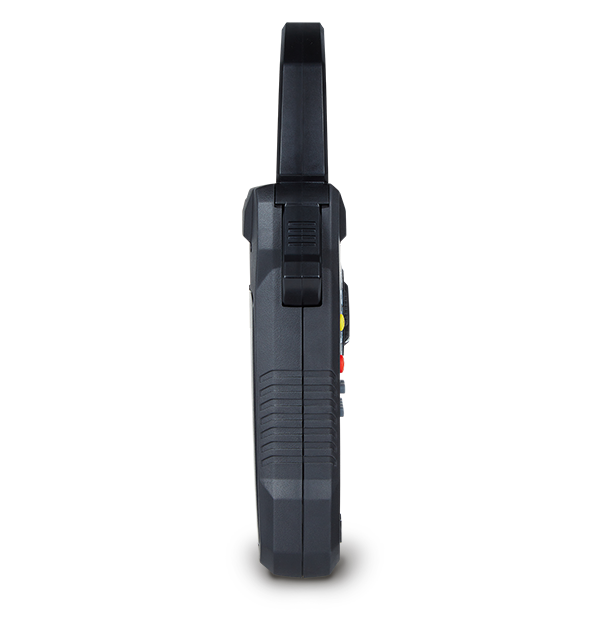

La FLIR CM78-PV está diseñada para inspecciones eléctricas comerciales e industriales. Admite mediciones de CC fotovoltaicas (PV) solares de hasta 1500 V con conductores de prueba y maneja hasta 1000 A CC o CA a través de la mordaza de abrazadera para mediciones de potencia de CC. El dispositivo está equipado con características como corriente CA Inrush, modo de variador de frecuencia (VFD), RMS verdadero y modo de impedancia baja (LoZ) para satisfacer las necesidades avanzadas de medición y pruebas eléctricas. El termómetro infrarrojo sin contacto incorporado ayuda a solucionar problemas en paneles, conductos y motores, lo que permite el diagnóstico y la confirmación de problemas a través de mediciones de contacto o capturando fallas intermitentes con su función de registro de datos.
Además, la tecnología Bluetooth® FLIR METERLiNK le permite conectarse de forma inalámbrica a la aplicación METERLiNK® en dispositivos móviles, lo que permite documentación instantánea, generación de reportes e intercambio de resultados del campo.
Especificaciones
| Highlighted | |
|---|---|
| Recuento de pantalla | 6000 |
| Amperios CA/CC | 1000 A/Precisión ±2.0 % |
| Conectividad | Bluetooth BLE |
| Categoría de seguridad | IEC 61010-1 CAT IV-600 V, CAT III-15000 V |
| Medición y análisis | |
|---|---|
| A de CA de entrada flexible | Rango de 3000 A/Precisión ±3.0 % |
| Alimentación de CC FV | Rango 1500 kVA/Precisión ±2.0 % |
| Amperios CA/CC | 1000 A/Precisión ±2.0 % |
| Capacitancia | 6000μF/Precisión ±3.0% |
| Clasificación de categoría | CAT IV-600 V, CAT III-1500 V |
| Corriente CA con VFD | Rango de 1000 A/Precisión ±5.0 % |
| Corriente CA de inserción | Rango de 1000 A/Precisión ±3.0 % |
| Frecuencia de medición | 3 muestras por segundo |
| Frecuencímetro | 60 kHz/±1.0 % |
| Prueba de diodos | 3.0 V/±1.5 % |
| Rango de tenaza flexible | 3000 A/±3.0 % |
| Recuento de pantalla | 6000 |
| Resistencia | 60 MΩ/Precisión ±1.0 % |
| RMS real | Sí |
| Temperatura | -10 °C a 30 °C (14 °F a 86 °F), <85 % de HR 30 °C a 40 °C (86 °F a 104 °F), <75 % de HR 40 °C a 50 °C (104 °F a 122 °F), <45 % de HR |
| Umbral de comprobación de continuidad | <50 Ω señal acústica activada, >150Ω señal acústica desactivada |
| V LoZ CA/CC | CA: 1000 V/Precisión ±1.5 % CC: 1500 V/Precisión ±1.5 % |
| Voltaje CA | 1000 V/Precisión ±1.0 % |
| Voltaje CA con VFD | 1000 V CA / ±2.0 % a 45 Hz a 65 Hz |
| Voltaje CC | 1500 V/Precisión ±1.0 % |
| Voltaje PV / CC | Rango de 1500 V/Precisión ±2.0 % |
| Comunicación y almacenamiento de datos | |
|---|---|
| Almacenamiento de datos | Intervalo configurable: 1 segundo |
| Conectividad | Bluetooth BLE |
| Memoria | Lecturas por conjunto de memoria: 999 conjuntos por archivo |
| Rango máximo de Bluetooth | 10 m (32 ft) |
| Alimentación | |
|---|---|
| Apagado automático | Después de aproximadamente 25 minutos de inactividad |
| Batería | 6 × baterías alcalinas AAA |
| Duración de la batería | Aproximadamente 50 horas, con baterías alcalinas |
| General | |
|---|---|
| Luces de trabajo | 2 × luces LED blancas |
| Peso | 630 g (1.39 lb) |
| Tamaño (L. × An. × Al.) | 257 mm × 110 mm × 50 mm (10.2 in × 4.3 in × 2.0 in) |
| Características medioambientales y certificaciones | |
|---|---|
| Categoría de seguridad | IEC 61010-1 CAT IV-600 V, CAT III-15000 V |
| Certificaciones | ETL, CE, FCC, FDA, RCM |
| Coeficiente de temperatura | 0.2 × (precisión especificada)/°C, <18°C (64.4°F), >28°C (82.4°F) |
| EMC | EN61326-1, EN61326-2-2, EN300328 |
| Garantía | Garantía limitada de por vida www.flir.com/testwarranty |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C a 30 °C (14 °F a 86 °F), <85 % de HR 30 °C a 40 °C (86 °F a 104 °F), <75 % de HR 40 °C a 50 °C (104 °F a 122 °F), <45 % de HR |
| Temperatura de almacenamiento y humedad relativa [HR] | -20 °C a 60 °C (-4 °F a 140 °F), 0 a 80 % de HR (sin baterías) |
| Accesorios | |
|---|---|
| Accesorios en la caja | Bolsa de transporte Conductores de prueba moldeados dobles CAT III-1500 V Conectores macho (TA89) CAT III-1500 V MC4 PV 6 baterías AAA (LR03) Manual del usuario |
