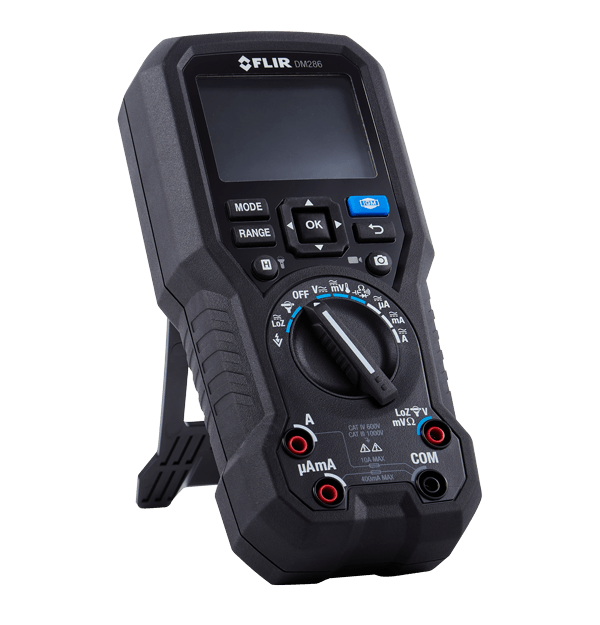

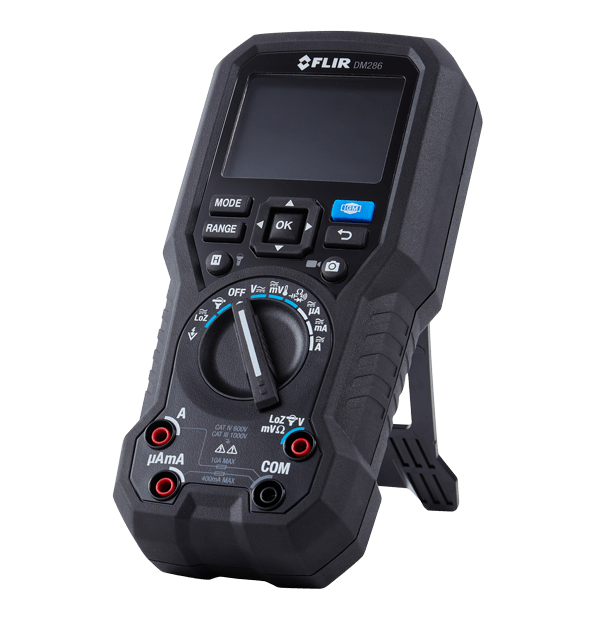

El multímetro industrial de imágenes Flir DM286 es la herramienta definitiva para inspectores eléctricos que buscan una forma segura, precisa y eficiente de identificar, documentar y compartir hallazgos. Con IGM™ (medición guiada por infrarrojos) y MSX® (imágenes dinámicas multiespectrales), puede identificar de manera segura dónde podrían estar los peligros antes de que se haga contacto. El poderoso multímetro puede capturar y almacenar hasta 30,000 imágenes y 100 archivos de registro, con la capacidad de grabar videoclips térmicos y visuales. Transmita datos en vivo en tiempo real desde la DM286 a su dispositivo móvil. Utilice la aplicación Meterlink® para capturar de forma rápida y eficiente lecturas, imágenes y vídeos para su análisis, análisis de tendencias y uso compartido.
La precisión comienza con la seguridad
Localice de forma segura problemas potencialmente peligrosos sin contacto directo utilizando Flir IGM. MSX le brinda una claridad inigualable al incorporar detalles de borde y contorno en imágenes térmicas.
El Flir DM286 viene con una luz de trabajo LED integrada para una mejor visibilidad en áreas oscuras o mal iluminadas, dos paquetes de baterías recargables de polímero de litio para un funcionamiento continuo y una clasificación de prueba de caída de 2 m para durabilidad.
Utilice la aplicación Flir Meterlink para capturar y comparar lecturas de forma rápida y eficiente, analizar y compartir imágenes y vídeos radiométricos y crear informes.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 160 × 120 (19 200 pixeles) |
| Recuento de pantalla | 6000 |
| Voltaje CA/CC | 1000 V CA RMS ±(1.0 ％ ＋ 3) 1000 V CC ±(0.09 % + 3) |
| Amperios CA/CC | 10.00 A CA RMS ±(1.5 %+3) 10.00 A CC ±(1.0 % + 3) |
| Conectividad | Bluetooth BLE |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión - Visual | 71° × 56° |
| Detector de generación de imágenes | Microbolómetro FLIR Lepton® |
| Enfoque | Fija |
| Enfoque visual y FOV | Enfoque fijo, campo visual de 71° × 56° |
| Frecuencia de imagen | 9 Hz |
| Modos de imagen | Cámara térmica MSX (imágenes dinámicas multiespectrales) Solo cámara térmica Solo cámara digital |
| Paletas de colores | Iron, Rainbow, Arctic, White Hot y Black Hot |
| Resolución de IR | 160 × 120 (19 200 pixeles) |
| Resolución visual | 2 MP (1600 × 1200 píxeles) |
| Respuesta espectral | 8–14 µm |
| Sensibilidad de IR | 150 mK (0.15 °C) |
| Medición y análisis | |
|---|---|
| Amperios CA/CC | 10.00 A CA RMS ±(1.5 %+3) 10.00 A CC ±(1.0 % + 3) |
| Capacitancia | 10.00 mF (4.0 % + 5) ±(4.0%+5) |
| Ciclo de calibración | Una vez al año, recomendado |
| Frecuencia de medición | 3 muestras por segundo |
| Frecuencímetro | 100.00 kHz (0.1 % + 5) ±(0.1%+5) |
| Milivoltios CA/CC | CA 600.0 mV ±(1.0 ％ ＋ 3)DC 600.0 mV±(0.2 % + 3) |
| Precisión de temperatura | ±3 °C (5.4 °F) o ± 3 % de la lectura (lo que sea mayor) para temperaturas > 25 °C (77 °F)±5 °C para temperaturas de -10 °C a 25 °C (14 °F a 77 °F) |
| Prueba de diodos | 1.500 V 0.9 % ± 0.9% |
| Rango de temperatura | –5 °C a 300 °C (23 °F a 572 °F) |
| Recuento de pantalla | 6000 |
| Resistencia | 6.000 MΩ ±(0.9 % + 5), 60.00 MΩ ±(3.0 % + 5) |
| Resolución de temperatura | 0.1 °C (0.1 °F) |
| Sensibilidad térmica | 150 mK (0.15 °C) |
| Termopar tipo K de temperatura | -40 °C a 400 °C DMM ± (1.0 % + 3 °C) / IGM ± (1.0 % + 5 °C) (-40 °F a 752 °F DMM ± (1.0 % + 5.4 °F) / IGM ± (1.0 % + 9 °F) |
| Umbral de comprobación de continuidad | 10–100 Ω |
| V LoZ CA/CC | 1000 V CA RMS o 1000 V CC (1.3 % + 4) ±(1.3%+4) |
| VFD | V CA: 1000 V CA RMS, ±(1.3 % + 4) a 45∽65 Hz |
| Voltaje CA/CC | 1000 V CA RMS ±(1.0 ％ ＋ 3) 1000 V CC ±(0.09 % + 3) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Almacenamiento | 40,000 lecturas por conjunto de memoria |
| Capacidad de imágenes almacenadas | hasta 30,000 |
| Conectividad | Bluetooth BLE |
| Formato de archivo de imagen | Radiométrico |
| Grabación de vídeo | Duración máxima de 50 minutos Duración máxima de 20 segundos para la transmisión de archivos |
| Protocolo de comunicación | METERLiNK |
| Soporte de almacenamiento | eMMC 4 GB |
| Interfaz de usuario | |
|---|---|
| Brillo de la pantalla | Alto, medio, bajo |
| Pantalla | 2.8" |
| Alimentación | |
|---|---|
| Apagado automático | Para el medidor: ajustado a APAGADO, 2, 5 o 10 minutos Para solo la luz de trabajo: ajustado a APAGADO, 5, 15 o 30 minutos |
| Batería | TA04, polímero de litio recargable, 3050 mAh. Se suministran dos. |
| Detector de voltaje sin_contacto (VSC) | Sí |
| Duración de la batería | Aprox. 6.5 horas en modo IGM con brillo de pantalla ajustado a medio. Aprox. 10 horas en modo de multímetro (brillo medio) |
| General | |
|---|---|
| Dimensiones (largo × ancho × alto) | 20 cm × 9.6 cm × 5.6 cm (7.9 in × 3.8 in × 2.2 in) |
| Incluido | 1 multímetro industrial de imágenes térmicas DM286 1 juego de conectores de prueba CATIV de 600 V 1 juego de pinzas caimán CATIV de 600 V 1 cable USB tipo A a micro USB (con capacidad de transferencia de datos) 1 termopar tipo K (-30 °C a 260 °C) 1 estuche de transporte blando 1 guía de inicio rápido FLIR 1 tarjeta de garantía FLIR 2 baterías recargables TA04 |
| Luces de trabajo | x1 LED |
| Modo de escaneo | Escaneo continuo. Retícula y focalización con puntero láser |
| Peso | 569 g (1.25 lb) sin batería (aprox.) |
| Características medioambientales y certificaciones | |
|---|---|
| Ajustes de emisividad | 0,10 a 1,00 (el valor predeterminado es 0,95); seleccione entre cuatro ajustes preconfigurados o configure manualmente. |
| Alimentación del puntero láser | ≤0.39 mW |
| Altitud operativa | 2000 m (6560 ft) |
| Certificaciones | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| Clasificación IP | IP40 |
| EMC | EN61326-1 |
| Garantía | Garantía limitada por 10 años https://www.flir.com/testwarranty |
| Grado de contaminación | 2.0 |
| Longitud de onda de láser | 640 nm a 660 nm |
| Prueba de caída | 2 m (6.6 ft) |
| Seguridad | IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V |
| Temp. y humedad operativas | -10 °C a 30 °C (14 °F a 86 °F), <85 % HR 30 °C a 40 °C (86 °F a 104 °F), <75 % HR 40 °C a 50 °C (104 °F a 122 °F), <45 % HR |
| Temperatura de almacenamiento y humedad relativa [HR] | -20 °C a 60 °C (-4 °F a 140 °F), 0–80 % HR (sin baterías) |
| Tipo de láser | Clase I (rojo) |
| Accesorios | |
|---|---|
| Software | Aplicación FLIR METERLiNK® |
