FLIR EV45-T2

Adaptador de prueba del cargador de VE con enchufe Tipo 2 y convertidor Tipo 1

El adaptador de prueba del cargador de VE EV45-T2 de FLIR está equipado con un enchufe IEC 62196-2 Tipo 2 incorporado, lo que lo hace ideal para estaciones de carga Tipo 2 o conectores de pared de CA. Diseñado para estaciones de carga de CA (EVSE) de vehículos eléctricos de Nivel 1 y Nivel 2, es perfectamente adecuado para uso residencial y comercial. Mantenga la seguridad de la estación de carga de EV verificando la tierra protectora (PE) y el cableado eléctrico, pruebe el dispositivo de interrupción de corriente de carga (CCID) para garantizar la seguridad eléctrica, verifique la salida de corriente máxima del cargador de EV, los voltajes de carga de salida y la frecuencia de las verificaciones de rendimiento y seguridad posteriores, con la opción de usar el multímetro FLIR DM286 IGM para una solución de kit integral. La tecnología Bluetooth® FLIR METERLiNK® del DM286 le permite conectarse de forma inalámbrica a la aplicación METERLiNK® en dispositivos móviles, lo que significa documentación instantánea, creación de informes e intercambio de resultados.

Pruebe la tierra de protección (PE), el cableado eléctrico y el dispositivo de corriente residual (RCD), y verifique la salida de corriente máxima del cargador de vehículos eléctricos (VE)

Diseñado para el Tipo 2 y compatible con el Tipo 1; un convertidor Tipo 1 a Tipo 2

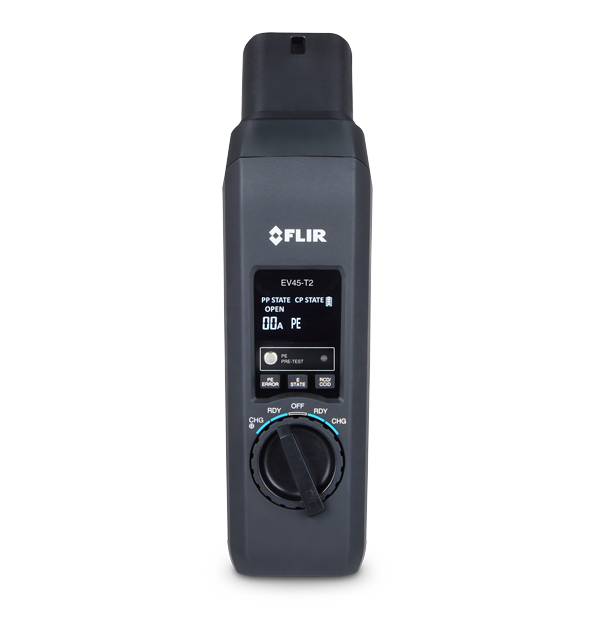

Indicador integral del estado del cargador de VE con pantalla de LCD a color

Mida con precisión el voltaje y la frecuencia de carga con el multímetro digital FLIR DM286 opcional, con conectividad METERLiNK®

Especificaciones

Highlighted
Categoría de seguridad	CAT II-300 V, IEC 61010-1

Medición y análisis
CP Error (E state) Simulation	Pasó/Falló (señal CP en cortocircuito con PE)
CP State Simulation	A (desconectado), B (conectado), C (cargando), D (cargando con ventilación), E (error)
PE Error Simulation	Pasó/Falló (interrupción del conductor PE)
PE Pre-Test	Pasó/Falló (>50 V CA/CC entre el conductor PE y el sensor táctil)
PP State Simulation	Abierto, 13 A, 20 A, 32 A, 63 A
RCD/CCID Trip Test	Pasó/Falló (prueba de activación RCD/CCID una vez disparado)
Tipo de entrada	Terminales de medición: Salida L1, L2, L3, N, PE solo con fines de prueba: Máximo 250 V (monofásica)/430 V (trifásica), 50/60 Hz, CAT II 300 V, máximo 10 A
Voltage Phase Indication	L1, L2, L3

Comunicación y almacenamiento de datos
Salida	(Opcional) DM286: Estado CP C/D para voltaje de CA con medición de Hz (opcional) IM75-2: Estado CP B para prueba de aislamiento de cable de VE
Tipos de conector	T2 (incorporado), Tipo 1 (convertidor incluido)

Alimentación
Duración de la batería	Aproximadamente 100 horas, con baterías alcalinas
Tipo de batería	4 × pilas alcalinas AA

General

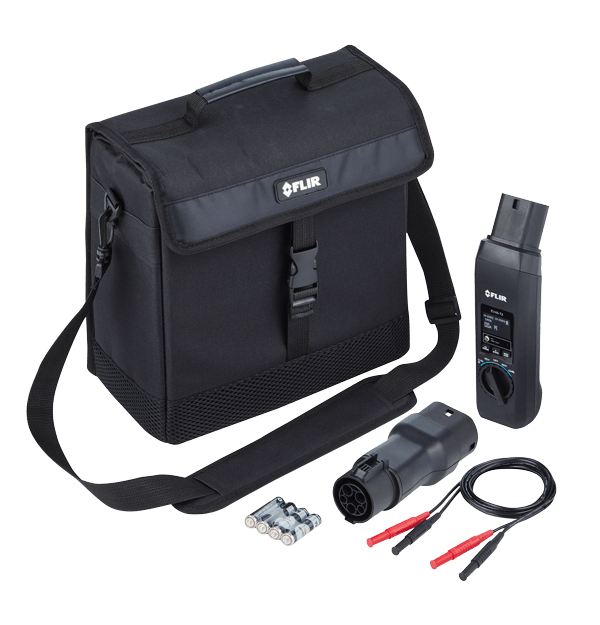

Contenido de la caja	EV45-T2 Convertidor para Tipo 1 Bolsa de transporte Cables de prueba 4 × baterías AA Manual del usuario
Tamaño (L. × An. × Al.)	237 mm × 65 mm × 56 mm (9.33 in × 2.56 in × 2.20 in)

Características medioambientales y certificaciones
Altitud operativa	2000 m (6560 ft)
Categoría de seguridad	CAT II-300 V, IEC 61010-1
Certificaciones	ETL, CE, RCM
EMC	EN61326-1
Garantía	Garantía limitada por 3 años https://www.flir.com/testwarranty
Operating Ambient Temperature and Relative Humidity (RH)	-10 °C a 30 °C (14 °F a 86 °F), <85 % de HR 30 °C a 40 °C (86 °F a 104 °F), <75 % de HR 40 °C a 50 °C (104 °F a 122 °F), <45 % de HR
Temperatura de almacenamiento y humedad relativa [HR]	-20 °C a 60 °C (-4 °F a 140 °F), 0 a 80 % de HR (sin baterías)
