Discontinued

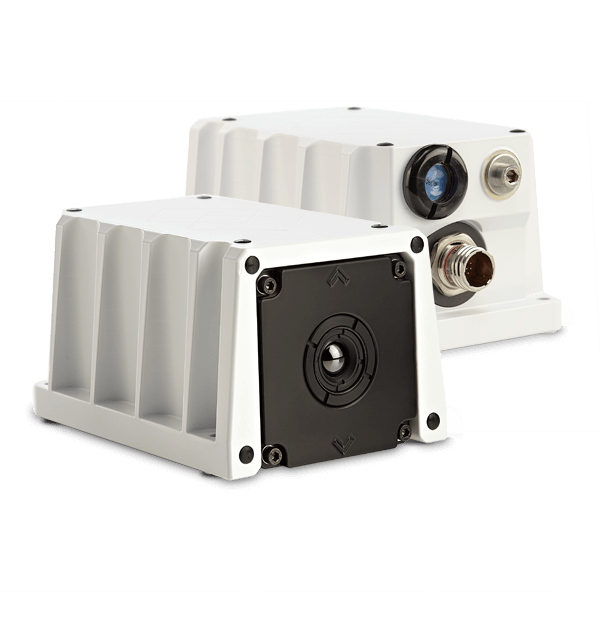

KF6

Cámara térmica para aparatos de lucha contra incendios aéreos

La nueva KF6 de FLIR es la primera cámara termográfica diseñada y creada específicamente para aplicaciones de mecanismos aéreos. Instalable en el extremo de una barra recta y sobre una escalera de cangilones, la cámara KF6 proporciona a los bomberos una visión térmica de ángulo alto de los tejados y otras estructuras elevadas, ayudándoles a ver a través del espesor del humo, localizar de manera más eficaz las áreas más calientes y dirigir todos los esfuerzos para combatir el fuego de la manera más estratégica.

El FLIR KF6 es el primer OEM TIC específicamente para antena mecanismos. Proporcionando una vista térmica de alto ángulo de los tejados, historias superiores y otras estructuras elevadas, KF6 puede ayudar a su equipo a ver con claridad a través del humo y en oscuridad total desde un punto estratégico adicional perspectiva para una focalización más efectiva y conciencia situacional

El KF6 puede montarse de manera fácil y segura debajo o encima de plataformas aéreas y al final de barras rectas. Un único cable con un conector MIL-C proporciona 10-32 V CC y salida de vídeo compuesto para una instalación sencilla.

Con una resolución de 640 × 480 IR y un campo de visión de 69° reforzado con la tecnología FSX™ (Flexible Scene Enhancement) integrada, la KF6 produce imágenes térmicas de alta nitidez, proporcionando detalles más precisos y una mayor visibilidad para facilitar la orientación y la identificación estructural.

Especificaciones

Comunicación y almacenamiento de datos
Conector de alimentación y vídeo	MIL-C-38999, D38999/24FB35PN de 13 clavijas Conector de acoplamiento: D38999/26FB35SN
Salida de vídeo	Salida de vídeo compuesto, compatible con NTSC

Generación de imágenes y óptica
Campo de visión (FOV)	69° × 56°
Color	Blanco y negro
Enfoque	Fijo
Estándar de vídeo	PAL
Frecuencia de la imagen	30 Hz
Modos de imagen	Modo básico de termografía en extinción de incendios
Número F	1,4
Rango espectral	7,5 - 13,5 µm
Resolución térmica de IR	640 × 480
Sensibilidad térmica/NETD	<100 mK a f/1,4
Tipo de detector	Matriz de plano focal, microbolómetro no refrigerado

Medición y análisis
Alcance automático	Sí
Isotérmico	Sí
Medidor puntual	1,0
Precisión	±10 °C (±18 °F) o ±10 % en rango de ganancia alta
Rango de temperatura del objeto	Rango de ganancia alta: de -20 a +150 °C (de -13 a +302 °F) Rango de ganancia baja: de 0 a +550 °C (de +32 a +1022 °F)
Unidad de temperatura	°F o °C

General
Material de la carcasa	Aluminio
Peso	1,2 ±0,1 kg (2,6 ±0,2 lb)
Tamaño (L. × An. × Al.)	158 × 112 × 89 mm (6,2 × 4,4 × 3,5")
Tamaño del embalaje	247 × 175 × 175 mm (9,7 × 6,9 × 6,9")

Características medioambientales y certificaciones
EMC	EN 61000-6-2:2005 (inmunidad) EN 61000-6-3:2011 (emisión) FCC 47 CFR parte 15 B (emisión) ISO7637-2 vehículos de carretera - Eléctrico Perturbaciones de conducción y acoplamiento: Parte 2: Conducción transitoria eléctrica solo por líneas de alimentación. (Inmunidad)
Golpes	IEC 600 68-2-27, 25 g onda máx. semisinusoidal
Humedad (operativa y de almacenamiento)	IEC 600 68-2-30, 24 horas, 95 % de humedad relativa, de 25 a 40 °C (77 a 104 °F), dos ciclos
Montaje	Montaje inferior
Protección	IP 67 (IEC 605 29)
Rango de temperatura de almacenamiento	De -40 a +70 °C (de -40 a +158 °F)
Rango de temperatura operativa	De -32 a +65 °C (de -26 a +149 °F)
Vibración	IEC 600 68-2-6, 0,15 mm 10 Hz a 58 Hz y 2 g 58 a 500 Hz sinusoidal
