Extech PQ34-30
Pinzas amperimétricas flexibles de 3,000 A

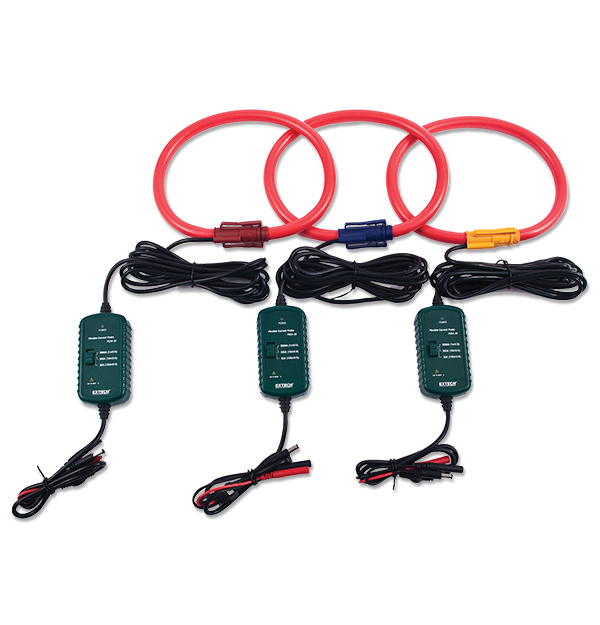

El Extech PQ34-30 es un conjunto de sondas de corriente flexibles de 3000 A para analizadores de calidad eléctrica PQ3450/PQ3470. Tiene una longitud de 61 cm (24 in) para envolver las barras colectoras y los manojos de cables. Se puede cambiar entre 3 rangos: 3,000 A, 300 A y 30 A.
Especificaciones
| Especificaciones generales | |
|---|---|
| Acoplamiento de salida | Acoplamiento de CA. |
| Amplitud de la banda de frecuencia | 45 a 400 Hz. |
| Carga mínima | 100 KΩ para precisión especificada |
| Corriente CA | 30 A, 300 A y 3,000 A, seleccionable por interruptor |
| Error de fase | < ±1° (50/60 Hz) |
| Linealidad/histéresis | ±0.2 % de la lectura del 10 % al 100 % del rango |
| Longitud de cable | 3.4 metros (11.2 pies) |
| Precisión básica de corriente CA | ±1 % a escala completa (50/60 Hz) |
| Sensibilidad de salida | 100 mV/A (rango de 30 A), 10 mV/A (rango de 300 A), 1 mV/A (rango de 3,000 A) |
| Tamaño de mandíbula | Flexible 23.6" (600 mm) |
| Detalles adicionales | |
|---|---|
| Alimentación | 8 V ±1 V (suministrado desde el medidor) |
| Categoría de seguridad | CAT III - 600 V |
| Dimensiones | 4.1 × 2.2 × 1.3" (105 × 56.5 × 33 mm) |
| Garantía | 2 años |
| Peso | 480 g (1.06 lb) |
