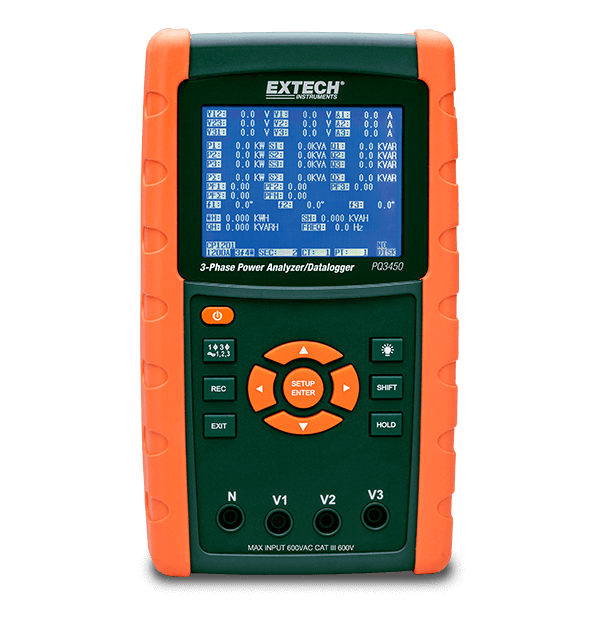

Extech PQ3450
Analizador de potencia/registrador de datos trifásico
El Extech PQ3450 es un analizador de potencia/registrador de datos trifásico capaz de registrar hasta 30,000 conjuntos de mediciones en formato Excel® en una tarjeta de memoria SD extraíble. El producto es fácil de sujetar con una carcasa robusta sobremoldeada. Cuenta con reloj y calendario incorporados, 35 parámetros y clasificación de seguridad CAT III 600 V. Incluye garantía de un año, 4 cables de voltaje con pinzas de contacto, 8 baterías AA, tarjeta SD, adaptador de CA de 100-240 V y estuche. Las sondas de pinza se venden por separado.
Especificaciones
| Especificaciones generales | |
|---|---|
| Corriente CA | hasta 3,000 A (depende de las sondas de pinza amperimétrica utilizadas) |
| Energía de potencia activa | 0.0 kWh a 9.999 MWH |
| Energía de potencia aparente | 0.0 KVAh a 9.999 MVAH |
| Energía de potencia reactiva | 0.0 kVARh a 9.999 MVARH |
| Factor de potencia | 0.00 a 1.00 |
| Fase | −180 ° a +180° |
| Frecuencia | 45 Hz a 65 Hz |
| Memoria | 30,000 lecturas (tarjeta de memoria SD de 2 GB) |
| Potencia activa | 9.999 MW |
| Potencia aparente | 9.999 MVA |
| Potencia reactiva | 9.999 MVAR |
| Precisión básica de corriente CA | ±(0.5 % de la lectura) |
| Precisión básica de energía de potencia activa | ±(2.0 % de la lectura) |
| Precisión básica de energía de potencia aparente | ±(2.0 % de la lectura) |
| Precisión básica de energía reactiva de potencia | ±(2.0 % de la lectura) |
| Precisión básica de factor de potencia | ±0.04 |
| Precisión básica de fase | ±1° |
| Precisión básica de frecuencia | ±0.1 Hz |
| Precisión básica de potencia activa | ±(1.0 % de la lectura) |
| Precisión básica de potencia aparente | ±(1.0 % de la lectura) |
| Precisión básica de potencia reactiva | ±(1.0 % de la lectura) |
| Precisión básica de rango de entrada | ±(0.5 % de la lectura) |
| Precisión básica de voltaje CA | ±(0.5 % de la lectura) |
| Rango de entrada | 200 mV, 300 mV, 500 mV, 1 V, 2 V, 3 V (seleccionable por el usuario) |
| RMS real | Sí |
| Voltaje CA | 600.0 V |
| Detalles adicionales | |
|---|---|
| Alimentación | 8 baterías AA (1.5 V) |
| Categoría de seguridad | CAT III - 600 V |
| Certificaciones | CE, UL |
| Dimensiones | 8.86 × 4.92 × 2.52" (225 × 125 × 64 mm) |
| Garantía | 2 años |
| Peso | 2.2 lb (1,010 g) |
