Discontinued

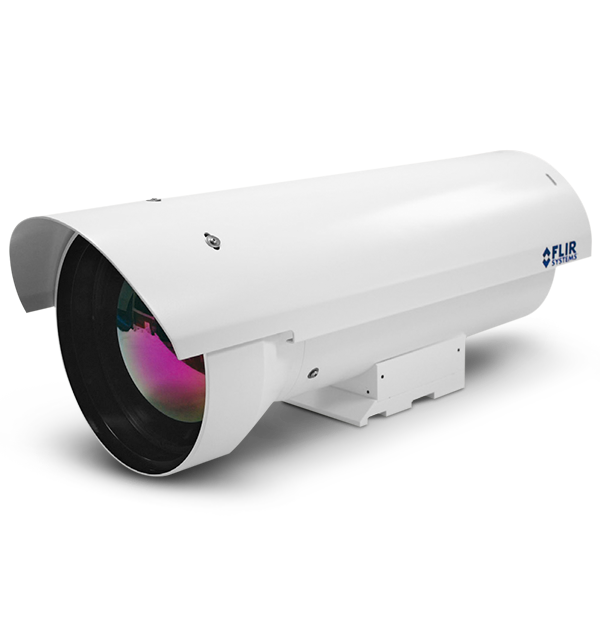

FLIR RS6700
Gama y cámara infrarroja científica
La RS6700 es un sistema de cámara de infrarrojos de gran alcance y aplicaciones múltiples diseñada para aplicaciones de rastreo de rango, firma de objetivos, investigación y aplicaciones científicas. Las cámaras RS6700 son instrumentos radiométricos robustos, de alto rendimiento y con todas las funciones que pueden sobrevivir en los entornos más duros.
Cámara científica robusta y de alto rendimiento
La óptica de doble campo de visión y el enfoque automático rápido le ayudan a rastrear objetivos lejanos y rápidos, mientras que el detector sensible de 640 x 512 resalta las variaciones de temperatura.
Múltiples salidas de video independientes incluyen Camera Link ™ estándar de la industria, Gigabit Ethernet y video compuesto (NTSC o PAL).
Las funciones avanzadas de sincronización y activación permiten al usuario elegir entre el reloj interno, una entrada BNC externa, temporización IRIG o activador de software.
Especificaciones
| Highlighted | |
|---|---|
| Resolución del detector | 640 × 512 |
| Resolución | 640 × 512 |
| Paso del detector | 15 µm |
| Rango espectral | 3,0 - 5,0 µm |
| Tipo de detector | FLIR Antimoniuro de indio (InSb) |
| Número F de la cámara | f/4,0 |
| Rango dinámico | 14 bits |
| NETD | <25 mK |
| Frecuencia de imagen [ventana completa] | Programable de 0,0015 Hz a 126 Hz |
| Frecuencia de imagen máxima [con ventana mínima] | 4,175 kHz (16 × 4) |
| Tiempo de integración | De 480 ns a 687 s |
| Enfoque | Automático o manual (motorizado) |
| Generación de imágenes y óptica | |
|---|---|
| AGC | Manual, lineal, ecualización de meseta, ROI, DDE |
| Almacenamiento de imágenes en cámara | None |
| Capacidad de pozo | 7,2 millones de electrones |
| Control de cámara | Gigabit Ethernet, USB, RS-232, Camera Link |
| Enfoque | Automático o manual (motorizado) |
| Frecuencia de imagen máxima [con ventana mínima] | 4,175 kHz (16 × 4) |
| Frecuencia de imagen [ventana completa] | Programable de 0,0015 Hz a 126 Hz |
| Lectura | Instantánea |
| Lente | 50 mm/250 mm |
| Lentes de aproximación/microscopios | NA |
| Lentes disponibles | RS6700: 50/250 mm; 11° × 8,8° / 2,2° × 1,8°, RS6701: 100/500 mm; 5,5° × 4,4° / 1,1° × 0,9°, RS6702: 150/750 mm; 3,7° × 2,9° / 0,7° × 0,6° |
| Marca de hora en imagen | Reloj interno decodificador IRIG-B / Marca horaria precisa TSPI |
| Modos de lectura | Integración asíncrona al leer; integración asíncrona, después leer |
| Modos de subventana | Sistema de ventanas flexible (pasos de 16 columnas, 4 filas) |
| NETD | <25 mK |
| Número F de la cámara | f/4,0 |
| Operabilidad | >99,8 % (>99,95 % valor típico) |
| Paleta | 8 bits seleccionables |
| Paso del detector | 15 µm |
| Rango dinámico | 14 bits |
| Rango espectral | 3,0 - 5,0 µm |
| Refrigeración de sensor | Rotatorio de ciclo cerrado FLIR |
| Reloj de píxeles | 50 MHz |
| Resolución | 640 × 512 |
| Resolución del detector | 640 × 512 |
| Superposición | Personalizable (IRIG-B, fecha, tiempo de integración, temperatura interna , velocidad de fotogramas, modo de sincronización, horas de refrigerador) |
| Tiempo de integración | De 480 ns a 687 s |
| Tipo de detector | FLIR Antimoniuro de indio (InSb) |
| Tipo de lectura | Snapshot |
| Transmisión de datos digitales | Gigabit Ethernet y Camera Link simultáneo |
| Transmisión de datos radiométricos | Gigabit Ethernet (GigE Vision), Camera Link Base Fiber |
| Vídeo estándar | NTSC or PAL composite |
| Zoom | 1-4×, zoom digital, panorámica |
| Zoom digital | 1x, 2x, 4x |
| Medición y análisis | |
|---|---|
| Control de ganancia automático | Manual, Linear, Plateau equalization, ROI, DDE |
| Precisión | NA |
| Comunicación y almacenamiento de datos | |
|---|---|
| Mando y control | Gigabit Ethernet, (not Genicam compliant), USB, RS-232, Camera Link |
| Modos de sincronización | Genlock; IRIG-B; entrada de sincronización, salida de sincronización |
| Vídeo analógico | NTSC, PAL |
| General | |
|---|---|
| Peso | RS6700: 11,3 kg (25,0 lb) / RS6701: 11,6 kg (25,5 lb) / RS6702: 14,1 kg (31,0 lb) |
| Tamaño (L. × An. × Al.) | 560 mm length × 230 mm diameter (22 in. length × 9 in. diameter) |
| Tamaño [L. × Pr.] | RS6700: 558,8 × 228,6 mm (22 × 9") / RS6701: 558,8 × 228,6 mm (22 × 9") / RS6702: 609,6 × 228,6 mm (24 × 9") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC |
| Características medioambientales y certificaciones | |
|---|---|
| Altitud | De 0 a 40 000 pies operativo; de 0 a 70 000 pies no operativo |
| Montaje | 5 × 1/4" - 20 |
| Protección | IP67 |
| Rango de temperatura operativa | -20°C to 50°C (-4 to 122°F) |
| Temperatura de almacenamiento | De -46 a 71 °C (de -50,8 a 159,8 °F) |
| Temperatura operativa | De -32 a 55 °C (de -25,6 a 131 °F) |
| Zonas de detección | 40 g, pulso de 11 ms y 1/4 pulso sinusoidal / 4,3 g vibración aleatoria RMS, en los 3 ejes |
Accessories
Resources & Support
Datasheet
FLIR RS6700 Datasheet
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
