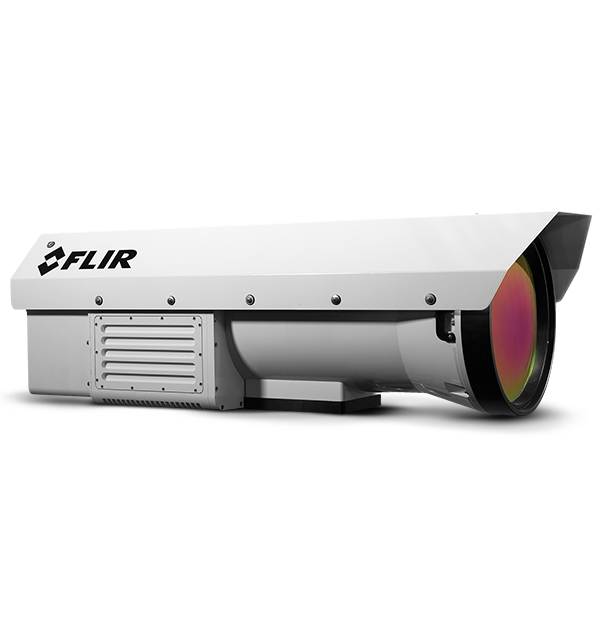

FLIR RS8300
Cámara de infrarrojos de alta velocidad MWIR Megapixel
La RS8300 es un sistema de cámara de infrarrojos de gran alcance y aplicaciones múltiples diseñada para aplicaciones de rastreo de rango, firma de objetivos, investigación y aplicaciones científicas. La cámara RS8300 es un instrumento radiométrico robusto, de alto rendimiento y con todas las funciones que puede ser utilizada en entornos severos
Cámara científica robusta y de alto rendimiento
El detector de 1.05 megapíxeles (1.344 x 784) captura impresionantes imágenes que pueden resaltar diferencias de temperatura tan pequeñas como <25 mK.
Cuatro modos de funcionamiento preconfigurados activos proporcionan tiempos de integración ajustables, corrección de falta de uniformidad, reemplazo de píxeles defectuosos y ajustes de tamaño de ventana.
Zoom continuo de 120 a 1200 mm, con IRIG sincronizado, marca de hora con precisión TSPI de datos de longitud focal de la lente y de posición de enfoque.
Especificaciones
| Highlighted | |
|---|---|
| Resolución del detector | 1344 × 784 |
| Resolución | 1,344 × 784 |
| Paso del detector | 14 µm |
| Rango espectral | 3,0 - 5,0 µm |
| Tipo de detector | Antimoniuro de indio (InSb) |
| Número F de la cámara | f/5 |
| Rango dinámico | 14 bits |
| NETD | <25 mK |
| Frecuencia de imagen [ventana completa] | 125 Hz |
| Tiempo de integración | De 500 ns a fotograma completo |
| Enfoque | Motorizado con enfoque automático y atermalización activa |
| Generación de imágenes y óptica | |
|---|---|
| Capacidad de pozo | 5,9 millones de electrones |
| Enfoque | Motorizado con enfoque automático y atermalización activa |
| Frecuencia de imagen [ventana completa] | 125 Hz |
| Lectura | Instantánea |
| Lentes de aproximación/microscopios | NA |
| Lentes disponibles | 120-1200 mm (10×) Zoom métrico continuo, 8,97° HFOV a 120 mm, 0,9° HFVO a 1200 mm |
| Modos de lectura | Integración asíncrona al leer; integración asíncrona, después leer |
| Modos de subventana | Definido por el usuario |
| NETD | <25 mK |
| Número F de la cámara | f/5 |
| Operabilidad | >99,5 % (99,9 % valor típico) |
| Paletas analógicas | 8 bits seleccionables |
| Paso del detector | 14 µm |
| Protocolo de datos digitales | Gigabit Ethernet y CoaXPress y simultáneos (CameraLink Full over Fiber opcional) |
| Rango dinámico | 14 bits |
| Rango espectral | 3,0 - 5,0 µm |
| Refrigeración de sensor | Lineal de ciclo cerrado |
| Resolución | 1,344 × 784 |
| Resolución del detector | 1344 × 784 |
| Superposición analógica | Personalizable (IRIG-B, fecha, tiempo de integración, temperatura interna , velocidad de fotogramas, modo de sincronización, horas de refrigerador) |
| Tiempo de integración | De 500 ns a fotograma completo |
| Tipo de detector | Antimoniuro de indio (InSb) |
| Vídeo HD | (720p, 50/59/60 Hz, SMPTE 296 M) (1080p, 25/29/30 Hz, SMPTE 274 M) |
| Zoom | 1-4×, zoom digital, panorámica |
| Medición y análisis | |
|---|---|
| Control de ganancia automático | Manual, lineal, ecualización de meseta, ROI, DDE |
| Precisión | NA |
| Comunicación y almacenamiento de datos | |
|---|---|
| Modos de sincronización | Genlock; IRIG-B; entrada de sincronización, salida de sincronización, entrada de activación |
| Vídeo analógico | NA |
| General | |
|---|---|
| Peso | 34,926 kg (77 lb) |
| Tamaño [L. x An. x Al.] con parasol | (927 × 315 × 290 mm) (36,5 × 12,4 × 11,4") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC |
| Características medioambientales y certificaciones | |
|---|---|
| Altitud | De 0 a 40 000 pies operativo; de 0 a 70 000 pies no operativo |
| Montaje | 9 × 1/4"-20 |
| Rango de temperatura de almacenamiento | De -55 a 80 °C (de -67 a 176 °F) |
| Rango de temperatura operativa | De -40 a 50 °C (de -40 a 122 °F) |
| Zonas de detección | 40 g, pulso de 11 ms y 1/2 pulso sinusoidal / 4,3 g vibración aleatoria RMS, en los 3 ejes |
