RS8480

Cámara científica de rango HD MWIR para medición radiométrica de largo alcance

Diseñada para investigadores, ingenieros y científicos que utilizan imágenes de largo alcance que necesitan extraer más información de objetos distantes y de movimiento rápido, la FLIR RS8480 lleva imágenes MWIR de alta definición de 1280 × 1024 a la serie RS comprobada.

Con cuatro veces los píxeles de un detector de 640 × 512 y 2 veces el muestreo lineal en todo el objeto, ofrece los detalles espaciales necesarios para detectar, identificar y medir con mayor confianza en aplicaciones que van desde pruebas de misiles y cohetes hasta firma de objetivos, análisis de columnas e investigación al aire libre a gran escala.

Un zoom métrico continuo de 50-250 mm, extensible hasta 150-750 mm con el multiplicador afocal opcional de 3×, pone ese detalle a trabajar a través de distancias exigentes, mientras que los datos radiométricos calibrados de cada píxel y cada cuadro convierten las imágenes en mediciones defendibles. La sincronización de grado de rango, la adquisición sincronizada y el flujo de trabajo familiar de FLIR Research Studio hacen que el RS8480 sea fácil de integrar en entornos de prueba establecidos, todo dentro del chasis resistente IP65-rated.

Con el RS8480, no solo ve el objeto, sino que lo mide.

Cuatro veces el detalle. Configuración del mismo rango.
Con una resolución MWIR de 1280 × 1024 HD, el RS8480 ofrece cuatro veces los píxeles de un detector de 640 × 512 y 2 veces el muestreo lineal entre los objetos. Eso significa más detalles donde importa, ayudando a los equipos a detectar, identificar, rastrear y medir objetivos distantes con mayor confianza.
El RS8480 proporciona datos radiométricos calibrados de cada píxel, cada fotograma, convirtiendo imágenes térmicas en datos que se pueden cuantificar, sincronizar y analizar. Desde firmas objetivo y comportamiento de columna hasta temperatura y luminosidad, el resultado es evidencia con la que su equipo de prueba puede trabajar realmente.
Mantenga la plataforma comprobada de la serie RS, el zoom métrico continuo de 50-250 mm, el montaje familiar, el modelo de calibración y el flujo de trabajo de FLIR Research Studio; luego extienda su alcance a 150-750 mm con el multiplicador afocal opcional de 3×. Más capacidad, sin convertir una actualización HD en un nuevo proyecto de integración.

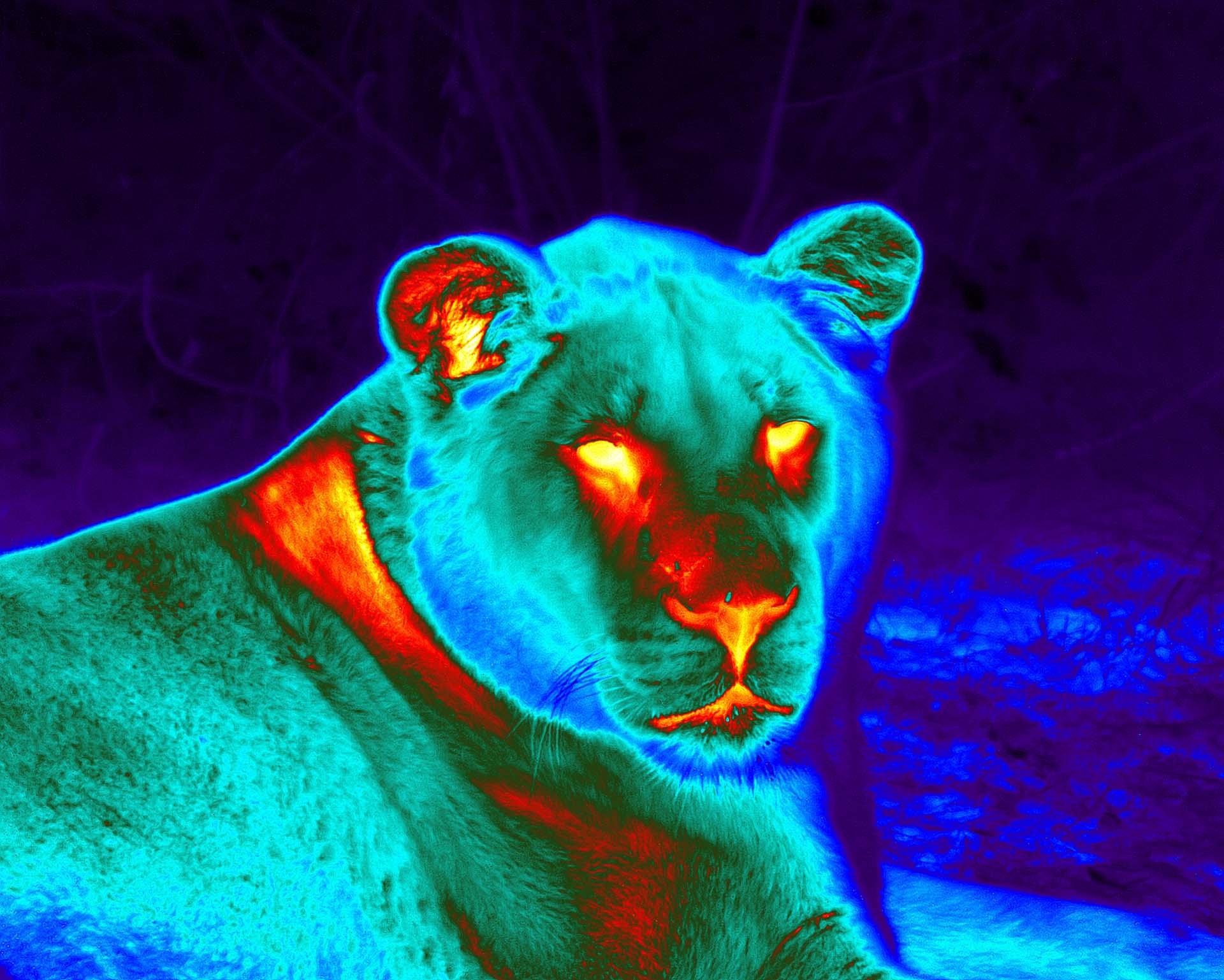

Product showcase image
Por qué ahora · Píxeles en el objetivo

La distancia quita detalles. La resolución lo devuelve.

Los objetivos son pequeños y lejanos. Los píxeles que pones en un objeto deciden si detectas, identificas y mides con confianza o adivinas. Las cámaras refrigeradas VGA se agotan de detalle a exactamente las distancias que importan.

Detecte e identifique antes

Más píxeles en el objetivo significa bordes más limpios, clasificación más temprana y menos pistas ambiguas a largo plazo.

Radiometría más fina

La distancia más pequeña a la muestra de tierra por píxel agudiza la medición de firma, columna y temperatura en la misma óptica.

Sin penalización de plataforma

Hasta ahora, HD MWIR significaba una cámara más grande y diferente. El salto de detalles no debería costarle su configuración de rango comprobada.

Una nueva vista · En terreno familiar

Nuevo sensor HD. La plataforma RS en la que confía.

Combinamos un nuevo sensor HD MWIR con el chasis RS6780 comprobado. La resolución es lo que cambió: todo lo demás que hace que el rango de la plataforma esté listo permanece igual.

1280 × 1024 HD MWIR

Cuatro veces los píxeles de un detector VGA de 640 × 512: muestreo lineal de 2× en el objetivo.

Detector SLS MWIR caliente

Paso de 8 μm, operación de 120 K, f/4, 3.4–5.1 μm. El funcionamiento más cálido que el InSb/MCT heredado significa un MTBF más frío de 27.000 horas.

Misma óptica de zoom continuo

Zoom métrico de 50 a 250 mm, extensible hasta 750 mm con el afocal de 3×. La óptica que ya está en su flota.

El mismo flujo de trabajo Research Studio

Mismas calibraciones, mismo software de adquisición y análisis. No hay herramientas nuevas para aprender.

Resolución · Píxeles en el objetivo

Cuando el objeto se achica, la respuesta no debería hacerlo.

El detector de 1280 × 1024 del RS8480 captura cuatro veces los píxeles de 640 × 512 VGA y proporciona un muestreo lineal de 2× en el mismo objeto. Esa información espacial adicional ayuda a los equipos de rango a preservar más detalles a distancia.

4×
los píxeles de 640 × 512 VGA
2×
muestreo lineal en todo el objeto
640 × 512
Referencia de VGA
1280 × 1024
RS8480 HD
Radiometría · Datos, no solo video

Verlo es útil. Medirlo es el punto.

El RS8480 genera datos radiométricos calibrados por píxel, por cuadro, de modo que cada imagen puede convertirse en información cuantitativa para el análisis de temperatura y luminosidad en lugar de mostrar imágenes solas.

La calibración de fábrica incluye compensación de desviación ambiental y medición precisa a través del zoom. El rango de temperatura estándar cubre de 0 °C a 350 °C (32 °F a 662 °F), con medición de hasta 3000 °C utilizando un filtro ND en la lente de 50 a 250 mm.

Cuando el entregable es una medición, una imagen no es suficiente.













Sincronización · Sincronización de grado de rango

En un rango de prueba, el tiempo es
parte de la medición.

La temporización IRIG-B con menos de 10 μs de fluctuación, marcaje de tiempo preciso TSPI, E/S de activación y sincronización, sincronización de tres niveles y soporte de bloqueo ayudan a colocar cada fotograma en el cronograma de prueba más amplio y sincronizar el RS8480 con otros instrumentos de rango.



































Especificaciones

Resaltado
Resolución de IR 1280 × 1024 (HD)
Resolución 1280 × 1024 (HD)
Paso de píxel 8 µm
Rango espectral 3,4 - 5,1 µm
Tipo de detector SLS DE MWIR CALIENTE, funcionamiento de 120 K
Número F de la cámara f/4,0
Rango dinámico 14 bits
Frecuencia de imagen [ventana completa] GigE ~45 Hz; CoaXPress ~60 Hz
Tiempo de integración 480 ns a tasa de cuadros completa
Rango de temperatura opcional 0 °C - 350 °C estándar; hasta 3000 °C con filtro ND
Enfoque FOV motorizado/enfoque
Generación de imágenes y óptica
Campo de visión (FOV) FOV motorizado/enfoque
Cubierta de lente Accesorio opcional: Cubierta de lente motorizada; 3× lentes afocales (se extiende hasta 150 mm - 750 mm)
Enfoque FOV motorizado/enfoque
Frecuencia de imagen [ventana completa] GigE ~45 Hz; CoaXPress ~60 Hz
Interfaz de la lente Metadatos de distancia focal por fotograma
Modos de subventana Ajuste de ventana flexible hasta 16 × 4 (pasos de 16 columnas, 4 filas)
Número F de la cámara f/4,0
Operabilidad ≥>99,4 %
Paso de píxel 8 µm
Rango dinámico 14 bits
Rango espectral 3,4 - 5,1 µm
Refrigeración de sensor Giratorio de ciclo cerrado
Resolución 1280 × 1024 (HD)
Resolución de IR 1280 × 1024 (HD)
Sensibilidad térmica_NETD [típico] 38 mK típico (50 % de llenado de pozos a 30 °C)
Tiempo de integración 480 ns a tasa de cuadros completa
Tipo de detector SLS DE MWIR CALIENTE, funcionamiento de 120 K
Óptica disponible Óptica estándar: zoom
métrico continuo de 50 mm a 250 mm Óptica extendida: 150 mm a 750 mm con 3× multiplicadores afocales
Medición y análisis
Compensación de deriva ambiental [con cal de fábrica] Sí
Control de ganancia automático Manual, lineal, ecualización de meseta, DDE
Precisión ≤100 °C ±2 °C (±1 °C típico), >100 °C ±2 % de lectura (±1 % típico)
Rango de temperatura opcional 0 °C - 350 °C estándar; hasta 3000 °C con filtro ND
Comunicación y almacenamiento de datos
Interfaz GigE Vision + CoaXPress; comando/control RS-232; salida de video SDI
Lapso de tiempo Tiempo IRIG-B: fluctuación de <10 μs
Modos de sincronización Activador, sincronización de entrada/salida, sincronización de tres niveles, bloqueo, IRIG-B; marcaje de horas preciso de TSPI
General
Peso Sin afocal 3x: 12.7 kg (28 lb), con afocal 3x: 16.78 kg (37 lb)
Tamaño (L. × An. × Al.) 544 mm × 177.8 mm × 213.9 mm (21.43 in × 7 in × 8.42 in) - (sin 3x); 726.44 mm × 243.38 mm × 240.74 mm (28.6 in × 9.582 in × 9.478 in) - (con 3x)
Alimentación
Alimentación 24 VCC (estado estable de <24 W)
Características medioambientales y certificaciones
Clasificación IP Resistente IP65, sellado ambientalmente
Montaje 5 × 1⁄4" -20 orificios roscados, 2x 3/8" -16 orificios roscados
Rango de temperatura operativa Entre -20 °C y 50 °C (entre -4 °F y 122 °F)
