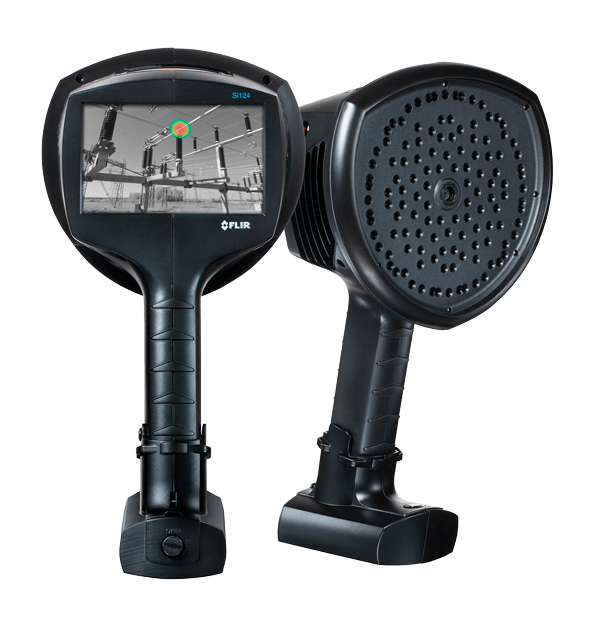

FLIR Si124

Cámara de imagenología acústica industrial

La cámara de imagenología acústica de FLIR Si124 puede ayudarle a localizar fugas presurizadas en sistemas de aire comprimido o detectar descargas parciales desde sistemas eléctricos de alto voltaje. Esta solución ligera, que puede manejarse con una sola mano, se puede utilizar para identificar problemas hasta 10 veces más rápido que con los métodos tradicionales. Creada con 124 micrófonos, Si124 produce una imagen acústica precisa que muestra información ultrasónica de manera visual, incluso en entornos industriales ruidosos. La imagen acústica se transpone en tiempo real encima de una imagen de cámara digital, lo que permite identificar con precisión la fuente del sonido. Si124 cuenta con un complemento que permite a los usuarios importar imágenes acústicas a FLIR Thermal Studio Suite para su edición, análisis y creación de reportes avanzados fuera de línea. El análisis de campo y la generación de informes también se pueden realizar utilizando el servicio en la nube de FLIR Acoustic Camera Viewer. Mediante una rutina de mantenimiento periódica, FLIR Si124 puede ayudar a las instalaciones a ahorrar dinero en facturas de servicios públicos y demorar el gasto de instalación de nuevas compresoras.
Disponible en modelos adicionales que incluyen una opción de batería inalámbrica: Si124-LD para aplicaciones de detección de fugas o Si124-PD para aplicaciones de servicios eléctricos. Vea los modelos en la sección de productos relacionados, a continuación.

Encuentre rápidamente fugas de aire presurizado y descargas parciales

Detecte fugas de aire comprimido, descargas parciales y efectos de corona hasta 10 veces más rápido mediante la obtención de imágenes acústicas en vez de los métodos tradicionales

Reduzca al mínimo los costos excesivos de servicios públicos, las fallas de equipos y el tiempo de inactividad, asegurándose de que la presión de aire sea adecuada para el equipo neumático y localizando con precisión la descarga parcial o el efecto de corona

Clasifique en tiempo real la gravedad de las fugas y el tipo de descarga parcial con esta herramienta ligera e inteligente, que se puede operar con una mano

Especificaciones

Highlighted
Medición acústica	124 low-noise MEMS microphones, real-time sound visualization
Clasificación de descarga	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Evaluación de gravedad	Automatic AI-based severity assessment including recommended actions
Distancia	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Tasa de fuga	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

Generación de imágenes y óptica
Actualización de software para la cámara	Automatic over Wi-Fi USB via computer
Campo de visión (FOV)	62° × 49°
Frecuencia de imagen	Video: 25 fps Acoustic image: 30 fps
Frecuencia de imagen de vídeo	25 fps
Rango dinámico	Low limit: <-15 dB High limit: >120 dB
Resolución de imagen de video	800 × 480
Zoom	2x digital zoom

Medición y análisis
Ancho de banda	2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz
Clasificación de descarga	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Detección de descarga	Automatic detection 50 / 60 Hz
Distancia	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Evaluación de gravedad	Automatic AI-based severity assessment including recommended actions
Medición acústica	124 low-noise MEMS microphones, real-time sound visualization
Tasa de fuga	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

Interfaz de usuario
Dispositivo de entrada	Resistive touchscreen
Indicador de encendido	LED (red)
Pantalla	Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable)

Alimentación
Batería	Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A
Batería externa	LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A
Batería interna	Li-Ion 6 Wh
Cargador de batería	Si124 Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A Max output: 13.8 V, 4.0 A Si124 Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A
Peso de la batería	985 g (2.2 lb)
Voltaje de entrada nominal	Si124 Acoustic Camera: 12 V Max input: 15 V 2 A Si124 Cordless: 12 V Max input: 15 V 2.5 A

Características medioambientales y certificaciones
Garantía	http://www.flir.com/warranty/
Humedad de operación y almacenamiento	Recommended 0 to 90%
Rango de temperatura de almacenamiento	-20°C to 70°C (-4°F to 158°F)
Rango de temperatura de operación y almacenamiento	Recommended –10°C to 50°C (14°F to 122°F)
Rango de temperatura operativa	–10°C to 50°C (14°F to 122°F)

General
Longitud de cable de batería	0.75 m (2.46 ft), extended 1.5 m (4.92 ft)
Peso	Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb)
Peso del embalaje	Si124 Acoustic Camera: 4.5 kg (9.9 lb) Si124 Cordless: 4 kg (9 lb)
Peso total [incluyendo todos los accesorios]	Si124 Acoustic Camera: 2.9 kg (6.4 lb) Si124 Cordless: 1.25 kg (2.76 lb)
Tamaño	Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in)
Tamaño de batería	90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in)
Tipo de embalaje	Cardboard box
