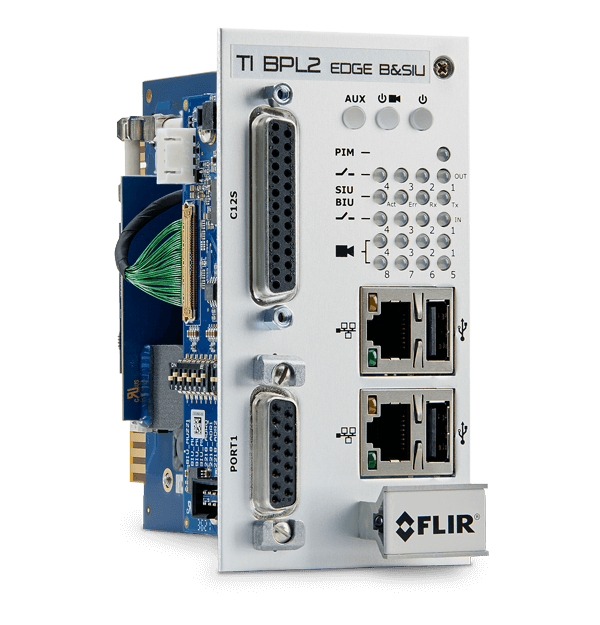

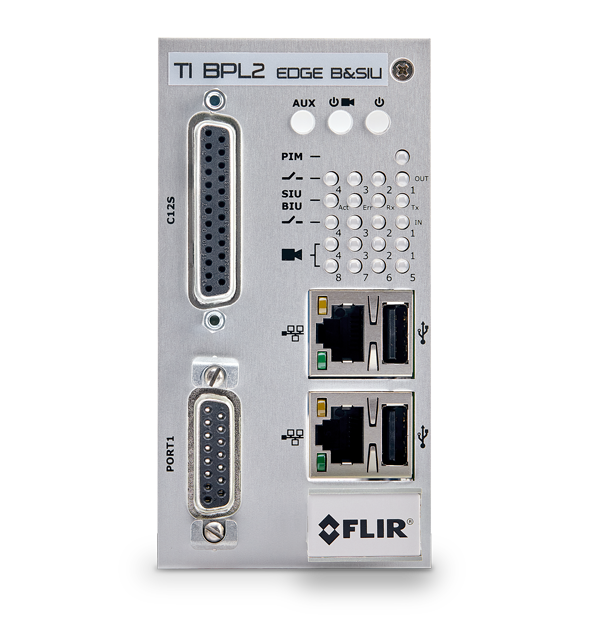

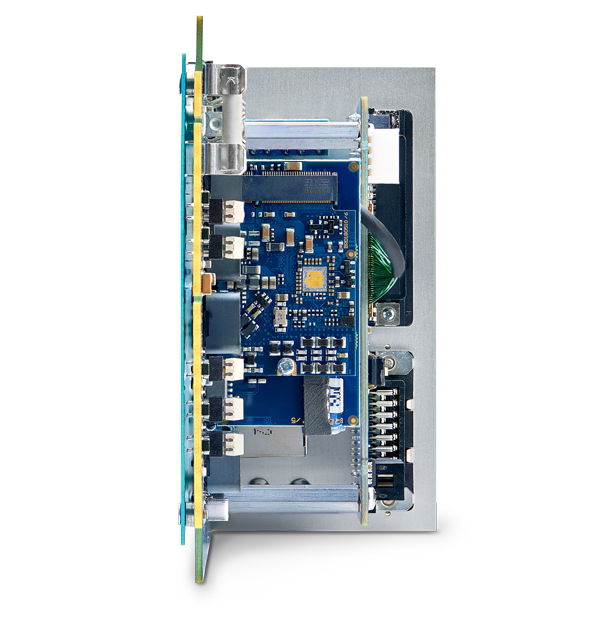

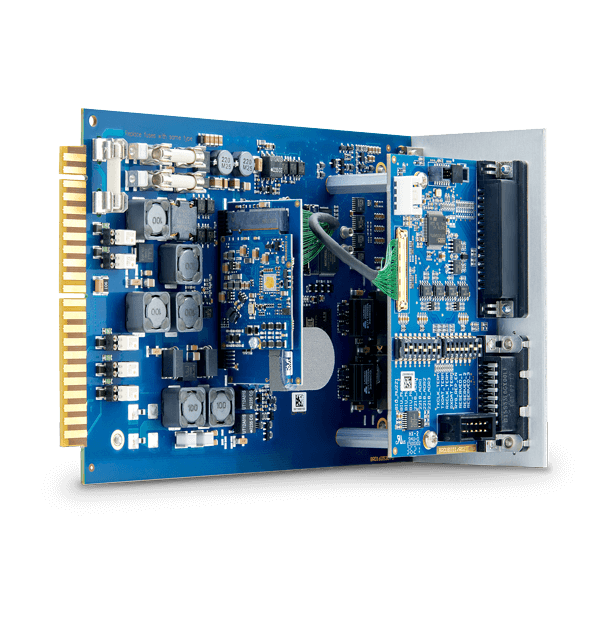

INTERFAZ TI BPL2 EDGE B y SIU
Interfaz de banda ancha sobre borde de línea de alimentación de 2.ª generación
• Conecta salidas de zona de sensores BPL2 y/o sensores de línea de alimentación (PL) a un controlador, proporcionando energía y comunicaciones a sensores BPL2 y/o sensores PL
• Conecta PC a los sensores BPL2 y/o sensores PL para la configuración y visualización del sistema
• Cantidad máxima de cámaras: Cuatro sensores BPL2 o PL
• o sensores compatibles con BPL2: Sensores PL
• compatibles con ThermiCam2, TrafiCam X-Stream2, TrafiSense 2: TrafiOne
• Máximo recomendado de hasta cuatro sensores BPL2/PL
Especificaciones
| Comunicaciones | |
|---|---|
| Conector | Sensor BPL2 de cable – Interfaz: 3 cables por medio de abrazaderas (parte posterior): 2 cables para alimentación de CC y comunicación: banda ancha sobre línea de alimentación (BPL) y 1 cable de tierra funcional Montaje de interfaz: Montaje en bastidor EDGE |
| Entrada | Conector C12S disponible en la parte frontal para el controlador SIU a ATC 4 contactos secos acoplados ópticamente por medio del conector EDGE (parte posterior, clavijas F/H, W/X, S/T, Y/Z) Imáx = 50 mA, Umáx = 48 VCC Cierra o abre en evento (configuración en software) 4 × LED de salida (parte frontal, verde) Salida de detección 1 a 4 y salida de detección común 1 a 4 4 contactos de entrada por medio del conector EDGE (parte posterior, clavijas 1, 2, 3, 10) 4 LED de entrada (parte frontal, verde) Nota: se pueden agregar un máximo de 20 salidas de detección adicionales por medio de un máximo de cinco unidades USB de 4 E/S |
| Ethernet | 2 × conectores Ethernet RJ45 (conmutación automática de 10/100 Mbit/s) |
| Salida | Salidas de detección: 64 × estados de salida por medio del conector de Puerto 1 (parte frontal, SDLC) al controlador TS-2/ATC Salidas de error: 1 componente de interruptor óptico aislado por medio del conector EDGE (parte posterior, clavijas J/K) - Imáx = 50 mA, Umáx = 48 VCC Abre en evento (salida de hardware) 8 × LED de estado del sensor BPL2 (parte frontal, verde bicolor/rojo) Salida de error y salida de error común Función de salida de error: Salida de error activa = error en TI BPL2 EDGE B&SIU o fuente de alimentación apagada, o salida de error activa = error en 4 USB de E/S con salidas asignadas (por ejemplo, sin comunicaciones), o salida de error activa = error en el sensor BPL2 correspondiente (por ejemplo, sin comunicaciones) |
| Electricidad | |
|---|---|
| Alimentación | ENTRADA de alimentación: 12 VCC a 60 VCC, por medio del conector EDGE (parte posterior, clavijas A/B, sensible a la polaridad), botón de encendido y LED (parte frontal, verde bicolor/rojo) Separado 24 VCC a 48 VCC por medio del conector EDGE (parte posterior, clavijas D/E) para sensores BPL2 Nota: Se recomienda 48 VCC en clavijas D/E cuando hay varios sensores BPL2 y/o distancias de cable largas SALIDA de alimentación: Entrada de alimentación Idem por medio del conector EDGE (parte posterior, clavijas P/R, insensible a la polaridad) Nota: Comunicaciones BPL2 a sensores BPL2 agregados a nivel de interfaz) Consumo de energía: Solo interfaz: típico ≤5 W (pico de 6 W al inicio) Máximo, interfaz con periferia: <100 W a 24 VCC Consumo de corriente: Solo interfaz: típico ≤210 mA a 24 VCC máximo, interfaz con periferia: <4 A a 24 VCC |
| Características medioambientales | |
|---|---|
| Golpes y vibraciones | FCC: FCC Parte 15, Clase B Especificaciones de choque y vibración NEMA II |
| Rango de temperatura operativa | Especificaciones de NEMA II: -34 °C a 74 °C (-29,2 °F a 165,2 °F) |
| Mecánica | |
|---|---|
| Dimensiones | Alt. × Anch.× Prof.: 115 mm × 59 mm × 191 mm (4,53 in × 2,32 in × 7,52 in) Altura y profundidad del rack estándar US EDGE; ancho = doble ranura |
| Peso | 450 g (1 lb) |
