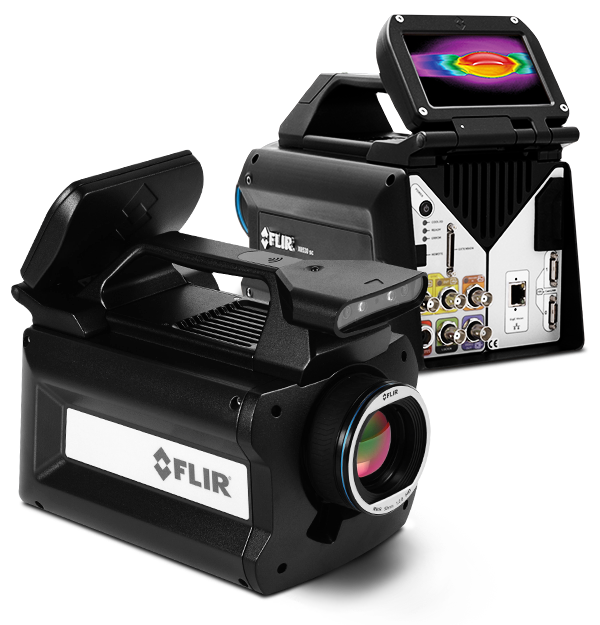

FLIR X6530sc
Cámara termográfica de alto nivel
La cámara termográfica X6530sc de FLIR proporciona un excelente rendimiento de medición térmica y conectividad avanzada para científicos y profesionales de I + D que trabajan con las aplicaciones más exigentes. La cámara está equipada con un detector Mercury Cadmium Telluride (MCT) refrigerado que produce imágenes térmicas nítidas de 640 x 512 píxeles y detecta diferencias de temperatura inferiores a 25 mK. También presenta una rueda de filtro motorizada de 4 ranuras con reconocimiento de filtro automático y ajuste de parámetros de medición.
Especificaciones
| Highlighted | |
|---|---|
| Resolución | 640 × 512 |
| Paso del detector | 15 µm |
| Rango espectral | 7,7 - 9,3 µm |
| Tipo de detector | Teluro de mercurio-cadmio (MCT) |
| Número F de la cámara | 3,0 |
| Rango dinámico | 14 bits, 16 bits con DRX |
| NETD | <25 mK (20 mK valor típico) |
| Frecuencia de imagen | 145 Hz: 640 × 512 Hasta 3699 Hz: 132 × 8 |
| Tiempo de integración | De 10 a 20 000 µs |
| Rango de temperatura estándar | De 5 a 150 °C |
| Filtrado | Motorizado de 4 posiciones con compensación de deriva e identificación automática |
| Enfoque | Mecanismo USL o manual |
| Generación de imágenes y óptica | |
|---|---|
| Análisis de imágenes | Análisis de temperatura en la cámara |
| Capacidad de pozo | 6,36 millones de electrones |
| Enfoque | Mecanismo USL o manual |
| Filtrado | Motorizado de 4 posiciones con compensación de deriva e identificación automática |
| Frecuencia de imagen | 145 Hz: 640 × 512 Hasta 3699 Hz: 132 × 8 |
| Lectura | Instantánea digital (X8400sc/X6580sc) - Instantánea analógico (X6550sc/X6540sc/X6530sc) |
| Lentes de aproximación/microscopios | NA |
| Lentes disponibles | NA |
| Marca de hora en imagen | Reloj interno decodificador IRIG-B / Marca horaria precisa TSPI |
| Mecanismo de enfoque motorizado | Sí |
| Modos de lectura | Integración asíncrona al leer; integración asíncrona, después leer |
| Modos de subventana | Definido por el usuario |
| NETD | <25 mK (20 mK valor típico) |
| Número F de la cámara | 3,0 |
| Operabilidad | >99 % |
| Paletas analógicas | 8 bits seleccionables |
| Paso del detector | 15 µm |
| Rango dinámico | 14 bits, 16 bits con DRX |
| Rango espectral | 7,7 - 9,3 µm |
| Refrigeración de sensor | Rotatorio de ciclo cerrado |
| Resolución | 640 × 512 |
| Superposición de pantalla | Medición y escala de la temperatura |
| Tiempo de integración | De 10 a 20 000 µs |
| Tipo de detector | Teluro de mercurio-cadmio (MCT) |
| Transmisión de datos digitales | Gigabit Ethernet y Camera Link Base simultáneo |
| Visualización en cámara | Pantalla LCD táctil extraíble (800 × 480) |
| Vídeo HD | DVI 1080p |
| Medición y análisis | |
|---|---|
| Calibración | Calibración personalizada a petición |
| Control de ganancia automático | Manual, lineal, ROI |
| Precisión | ±1 °C o ±1 % de lectura |
| Rango de temperatura estándar | De 5 a 150 °C |
| Comunicación y almacenamiento de datos | |
|---|---|
| Modos de sincronización | IRIG-B; entrada de sincronización, entrada de activación |
| General | |
|---|---|
| Peso [sin lente] | 5,05 kg |
| Tamaño [L. × An. × Al.] sin lente | 280 × 150 × 180 mm |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC |
| Características medioambientales y certificaciones | |
|---|---|
| Golpes y vibraciones | Operativo 15G, IEC 68-2-29 / Operativo 2G, IEC 68-2-26 |
| Montaje | UNC 1/4"−20 + 3× rosca M5 |
| Rango de temperatura operativa | De -20 a 50 °C |
Accessories
Resources & Support
User Manual
FLIR X6530sc User Manual
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
